Name: Regudis W-HTF, woningstation (afleverset) 12 l/min., wisselaar koper gesoldeerd, directe verwarmingsgroep
Brand: OVENTROP
SKU: 1341130

Beschrijving Afmetingen CAD Afbeeldingen Documenten ETIM

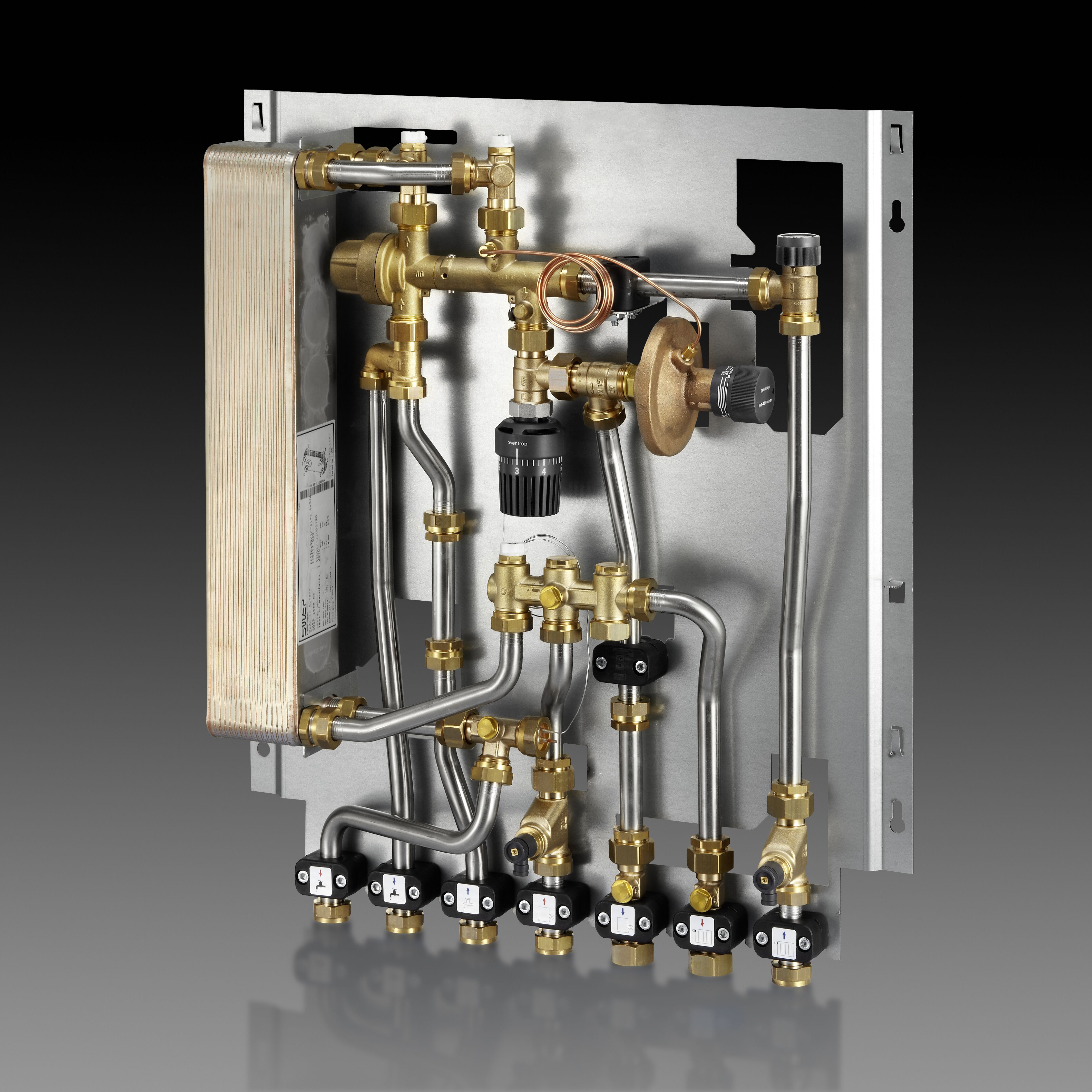

Regudis W-HTF, woningstation (afleverset)
12 l/min., wisselaar koper gesoldeerd, directe verwarmingsgroep

Regudis W-HTF, woningstation (afleverset), warmwaterbereik - 17 l/min

om een appartement van warmte en drinkwater te voorzien. Volledig geteste en lekvrije unit.

Bestaande uit:

- Kopergesoldeerde roestvrijstalen platenwarmtewisselaar, verticaal geïnstalleerd om het risico op verkalking te verminderen
- Proportionele volumeregelaar met prioriteitscircuit voor drinkwater en ingebouwde koudwater-gasklep, componenten van het drinkwatercircuit gecoat
- Thermostatische temperatuurregelaar met snel reagerende sensor voor het regelen van de warmwateruitlaattemperatuur
- Passend stuk voor warmtemeter 110 mm, G ¾, met verloopstuk voor sensoraansluiting G ½ voor het gebruik van direct ondergedompelde sensoren
- Koudwateruitgang appartement met adapter voor koudwatermeter 110 mm G ¾, voor het tellen van het koudwaterverbruik van het appartement
- Zoneklep voor het instellen van de volumestroom van de woningverwarming met de mogelijkheid om een optionele actuator te monteren
- Ontluchten en legen van het verwarmingscircuit
- Verschildrukregelaar in de verwarmingsretour om het verschildruk te behouden bij snelle belastingwijzigingen bij het aftappen van warm water
- Vuilvanger in de CV-aanvoer en in het CV-circuit retour
- 7 wartelmoeren G ¾ vlakke afdichting voor aansluiting van het station op de toevoerleidingen en op het verwarmingscircuit en het drinkwatercircuit van het appartement
- Geheel roestvrij stalen buizen, 18 x 1

Min. Koudwaterdruk: 2,5 bar
Min. Verschildrukverschil: 300 mbar
Tap temperatuur: t-tap = 45 - 60 °C
Min. Aanvoertemperatuur: t-temp + 15K

Art.nr.: 1341130
EAN: 4026755383140
Fabrikant: Oventrop GmbH & Co. KG
Technische wijzigingen voorbehouden.

Bestekomschrijving

Afmetingen

Afmetingen van het artikel

Lengte	Breedte	Hoogte	Gewicht
110 mm	565 mm	655 mm	14,35 kg

Verpakkingseenheden

Type	Aantal	Lengte	Breedte	Hoogte	Gewicht
Doos	1	130 mm	585 mm	685 mm	16,2 kg
Europallet	10	1200 mm	800 mm	900 mm	191 kg

CAD

Download CAD-formaten

Formaat	Grootte	Download
Revit	536 KB	Download
DWG (3D)	134,78 KB	Download
DWG	11,52 KB	Download
DXF (3D)	1,19 MB	Download
DXF	6,29 KB	Download
STEP	305,38 KB	Download
OBJ / MTL	56,68 KB	Download

Uitvoeringen

Naam	CAD-viewer openen
Regudis W-HTF woningstation direct verwarmingscircuit	CAD-Viewer openen
Regudis W-HTF (direct circuit) met inbouwkast (1341170) + kogelkraan aansluitset (1341180)	CAD-Viewer openen

Opmerking CAD Viewer

Om de CAD-viewer te openen en de CAD-gegevens te kunnen downloaden, moet de "CAD-app" eenmaal lokaal worden geïnstalleerd.

Download Setup CAD-App

Afbeeldingen

Productafbeeldingen

	Bestandsgrootte 1,35 MB Afbeeldingsgrootte 4256 px x 4256 px Eigenschappen Productafbeelding Vrijstaand Download
	Bestandsgrootte 1,39 MB Afbeeldingsgrootte 4256 px x 4256 px Eigenschappen Productafbeelding Vrijstaand Download

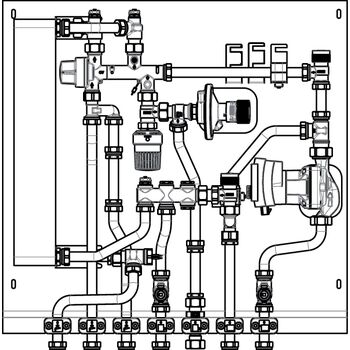

Tekeningen

	Bestandsgrootte 71,58 KB Afbeeldingsgrootte 598 px x 605 px Eigenschappen Productafbeelding Vrijstaand Download
	Bestandsgrootte 73,06 KB Afbeeldingsgrootte 597 px x 630 px Eigenschappen Productafbeelding Vrijstaand Download

Documenten

Handleiding

	Naam	Bestandsgrootte
	L_134113080.pdf andere talen L_134113080.pdf Einbauanleitung Regudis W-HTF L_134113080.pdf L_134113080_LT.pdf 134113080_LT.pdf	11,23 MB
	L_134103081.pdf andere talen L_134103081.pdf Wartungsheft	259,23 KB
	L_134103144.pdf andere talen L_134103144.pdf L_134103144.pdf Beiblatt Korrosionsschutz Anforderung an das Trinkwasser L_134103144.pdf L_134103144.pdf	1,02 MB
	134103082.pdf andere talen 134103082.pdf 134103082.pdf	1,5 MB
	L_135727081.pdf andere talen L_135727081.pdf Beiblatt Sicherheitshinweise für Stationen L_135727081.pdf	616,17 KB
	L_135608180.pdf andere talen L_135608180.pdf Bedienungsanleitung Pumpe für Wilo Para, DE/EN/FR	6,82 MB

Brochure

	Naam	Bestandsgrootte
	Regudis W woningstations andere talen “Regudis W” Dwelling stations Stations d’appartement «Regudis W» Regudis W Wohnungsstationen „Regudis W” mieszkaniowe węzły cieplne Домашни станции „Regudis W“ „Regudis W“ Станции для подключения отдельной квартиры к системе централизованного теплоснабжения “Regudis W“ Moduli satellite per il collegamento di una unità abitativa ad un sistema di riscaldamento centralizzato “Regudis W” Dwelling stations „Regudis W“ stanice pro pfiipojení bytové jednotky na centrální vytápûní	3,21 MB

ETIM

Klassifizierung
ETIM 7.0

Kenmerken	Waarde
Breedte	565 mm
Uitvoering	Indirect
Hoogte	665 mm
Diepte	110 mm
Geschikt voor	Centrale verwarming/leidingwater
Met passtuk voor warmtemeter
Met warmtemeter
Tapwatervermogen	29 kW
Instelbereik temperatuur warm leidingwater	40 - 70
Nominale binnendiameter warmwateraansluiting	3/4" (20)
Nominale binnendiameter koud drinkwater	3/4" (20)
Aftapvermogen bij 60 °C, continu bedrijf	12 l/min
Max. werkdruk	1000 kPa
Wisselaar met dubbele scheiding
Nom. binnendiameter verwarming	3/4" (20)
Nominale binnendiameter aanvoer	3/4" (20)
Nominale binnendiameter terugloop	3/4" (20)
