Занурювальний вентиль Рапіра для 2-х трубних систем
DN 15, G ¾ ЗР, з вертик. занур. трубкою


Двотрубний радіаторний клапан "Tauch-Rohr" з запірним пристроєм

Для двотрубних систем центрального опалення PN 10 з циркуляційним насосом. Температура подачі до 120 °C. З відсікачем.

Латунний фітинг з нікельованим корпусом. Для різьбових і компресійних з'єднань.

Довжина "Tauch-Rohr" 150 мм, діаметр 11 мм, відстань між центрами труб 50 мм.

З вертикальною вставною трубкою.

Різьба для підключення термостата: M 30 x 1,5
Артикул : 1183581
EAN: 4026755186420
Виробник: Oventrop GmbH & Co. KG
Можливі технічні зміни.

Розміри

Розміри виробу

Довжина Ширина Висота Вага
150 mm 75 mm 35 mm 0,58 kg

Пакувальні одиниці

Тип Кількість Довжина Ширина Висота Вага
Картонна коробка 1 125 mm 140 mm 48 mm 0,61 kg
Невідомо 846 1200 mm 800 mm 950 mm 598,6 kg

Зображення

Зображення продукції

  Розмір файлу
605,39 KB
  Розмір
2292 px x 4404 px
  Властивості
  •  Чітке зображення продукту
  •  Виріз
Завантажити

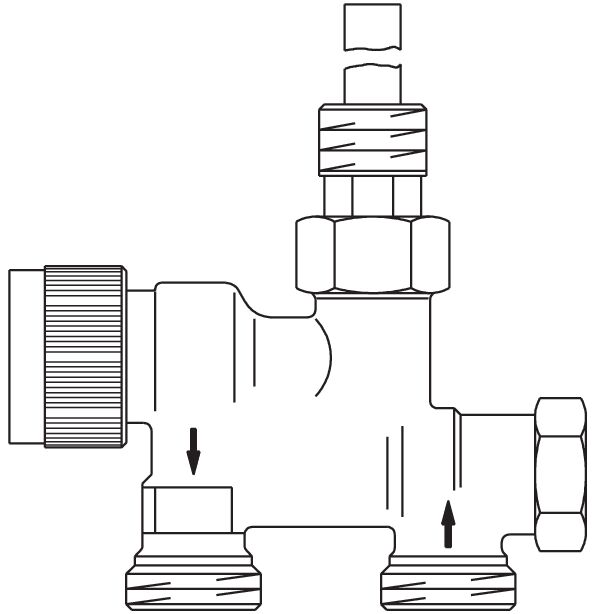

Креслення

  Розмір файлу
23,44 KB
  Розмір
595 px x 614 px
  Властивості
  •  Чітке зображення продукту
  •  Виріз
Завантажити

Документи

Інструкція

ETIM

Klassifizierung
ETIM 7.0
Власність Значення
Model Tailpiece/Outer thread
Surface protection Nickel-plated
Colour button Black
Operation Thermostatic with button
Automatic flow control
With dust cap
With compression set
Suitable for single pipe system
Suitable for two pipe system
Size of radiator connection 3/4 inch (20)
Shortened construction length
Reverse direction of flow
Size of thermostatic adjustment element M30 x 1.5
Can be preset
Housing material Brass
Thermostatically prepared
With bent tailpiece
