Секретен вентил
плоско уплътнение, DN 20, външ.р. G 1 / хол.г. G 1 вътр.р.


OVENTROP-Секретен вентил плоско уплътнение, DN 20, външ.р. G 1 / хол.г. G 1 вътр.р.

Номинален размер: DN 20

Прод. номер: 1016196
EAN: 4026755116885
Производител: Oventrop GmbH & Co. KG
Възможни са технически промени.
Изтегляне на GAEB Изтегляне на спецификации
Размери на продукта
Дължина Широчина Височина Тегло
53 mm 48 mm 41 mm 0,29 kg
Опаковки
Вид Количество Дължина Широчина Височина Тегло
Торбичка 1 53 mm 48 mm 41 mm 0,3 kg
Пакет 25 180 mm 175 mm 150 mm 7,48 kg

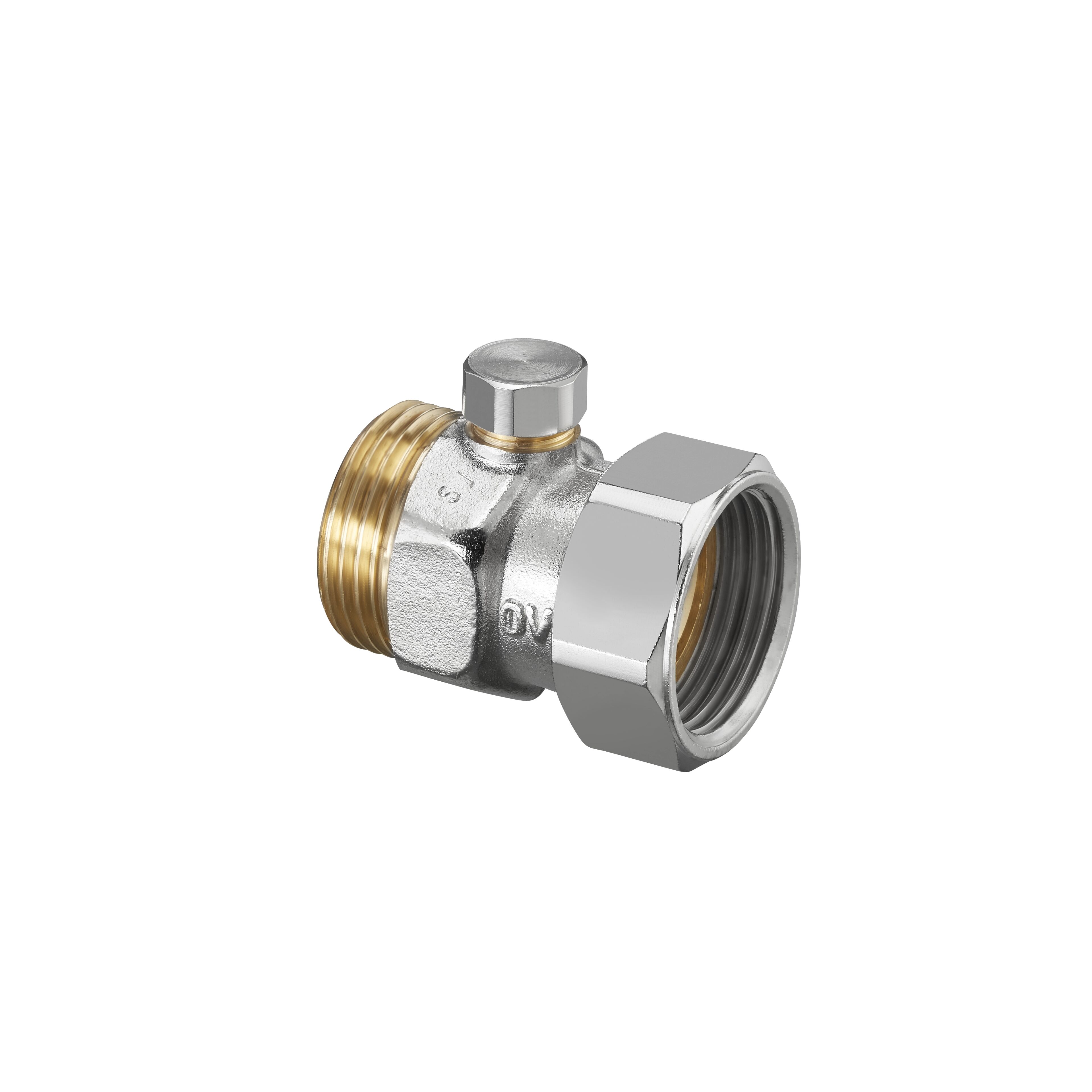

Изображения на продукти
  Размер на файла
380,42 KB
  Размер
3840 px x 3840 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Download
Чертежи
  Размер на файла
20,54 KB
  Размер
595 px x 517 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Download
Техническа информация
  Име Големина на файла
Three-way conversion valves for one pipe heating systems 2,14 MB
Klassifizierung
ETIM 7.0 EC011343
Ball valve
Особеност Стойност
Model Straight
Connection 1 Outer thread cylindrical BSPP-G (ISO 228-1)
Connection 2 Inner thread cylindrical BSPP-G (ISO 228-1)
Material quality Other
Article compression class PN 16
Max. medium temperature (continuous) 120 °C
Nominal inner diameter of connection 2 1 inch (25)
Min. medium temperature (continuous) 2 °C
With drain
With connection 1 coupling
With connection 2 coupling
Housing material Brass
Spindle material Brass
With drain possibility (connection)
Nominal inner diameter connection 1 1 inch (25)
Material ball seal Polytetrafluoroethylene (PTFE)
Material ball Brass
Primary spindle seal material Ethylene-propylene diene monomer rubber (EPDM)
