Секретен вентил ZB "Multiflex V"  СПРЯН ОТ ПРОИЗВОДСТВО
хол.г. G ¾ x външ.р. G ¾, месинг, никелир., метално конично уплътн.


OVENTROP-Секретен вентил ZB "Multiflex V"

Двутръбен блок от месинг, никелиран, междуосово разстояние 50 mm, метално уплътнение към радиатора, балансиране на отклоненията на връзката към радиатора с помощта на патентована корпусна връзка с двойно O-Ring уплътнение. За изолиране на радиатора.

Секретните вентили "Multiflex" са подходящи за радиатори с вградени разпределители на следните производители:

Baufa, Brötje, Brugman, Buderus, De 'Longhi, Kermi, Radel, Ribe, Vogel + Noot
.

Материал: Месинг
Повърхност: никелирани

Прод. номер: 1016241
EAN: 4026755116915
Производител: Oventrop GmbH & Co. KG
Възможни са технически промени.
Размери на продукта
Дължина Широчина Височина Тегло
82,5 mm 62,1 mm 47,3 mm 0,5 kg
Опаковки
Вид Количество Дължина Широчина Височина Тегло
Торбичка 1 82,5 mm 62,1 mm 47,3 mm 0,51 kg
Пакет 10 175 mm 175 mm 148 mm 5,17 kg

Указание за CAD Viewer

За да отворите CAD-Viewer и да изтеглите CAD-данни, моля изтеглете и инсталирайте CAD-приложението.

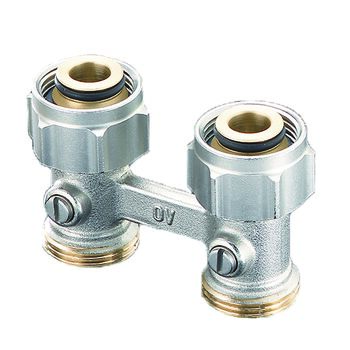

Изображения на продукти
  Размер на файла
111,52 KB
  Размер
1024 px x 954 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
Чертежи
  Размер на файла
68,82 KB
  Размер
1024 px x 779 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
Ръководство за монтаж
  Име Размер на файла
101624180.pdf 288 KB
Класификация
ETIM 7.0 EC010077
Bottom H-block
Особеност Стойност
Lockable
Surface protection Nickel-plated
Material Brass
Adjustable
Suitable for single pipe system
Suitable for two pipe system
Centre distance, supply / return 50 mm
Connection direction towards wall (square)
Connection direction towards floor (straight)
Size of pipe connection 3/4 inch Euro conus
Suitable for filling/drain tap
Four-way supply/return connection
Size of radiator connection 3/4 inch inside thread
Self-controlling
Thermostatically prepared
