CE Двоен ъглов секретен вентил "Multiflex V"  СПРЯН ОТ ПРОИЗВОДСТВО
външ.р. G ½ x външ.р. G ¾, месинг, никелир., метално конично уплътн.


OVENTROP-Секретен ъглов вентил CE "Multiflex V"

Еднотръбен вентил Combi от месинг, никелиран, междуосово разстояние 50мм, балансиране на отклоненията на връзката към радиатора с помощта на патентована корпусна връзка с двойно O-Ring уплътнение, при производството радиаторът е предварително настроен на 35 %. За изолиране на радиатора.

"Multiflex" са подходящи за вградените разпределители на следните производители на радиатори:

Agis, Alarko, Arbonia, Baykan, Bemm, Biasi, Borer, Bremo, Caradon-Stelrad, Celikpan, Concept, Cöskünöz, DEF, Delta, Demrad, DiaNorm, Dia-therm, Dunaferr, DURA, Ferroli, HM-Galant, Henrad, Hoval, Hudevard, IMAS, Itemar, Jugoterm, Korado, Manaut, Quinn, Purmo, Radson, Runtal, Schäfer, Starpan, Stelrad, Superia, TermoTeknik, Thor, US-Steel, Vasco, VEHA, Zehnder, Zenith

Материал: Месинг
Повърхност: никелирани

Прод. номер: 1016392
EAN: 4026755117219
Производител: Oventrop GmbH & Co. KG
Възможни са технически промени.
Размери на продукта
Дължина Широчина Височина Тегло
120 mm 55 mm 40 mm 0,64 kg
Опаковки
Вид Количество Дължина Широчина Височина Тегло
Пакет 1 120 mm 55 mm 40 mm 0,64 kg
Пакет 10 185 mm 180 mm 150 mm 6,49 kg

Указание за CAD Viewer

За да отворите CAD-Viewer и да изтеглите CAD-данни, моля изтеглете и инсталирайте CAD-приложението.

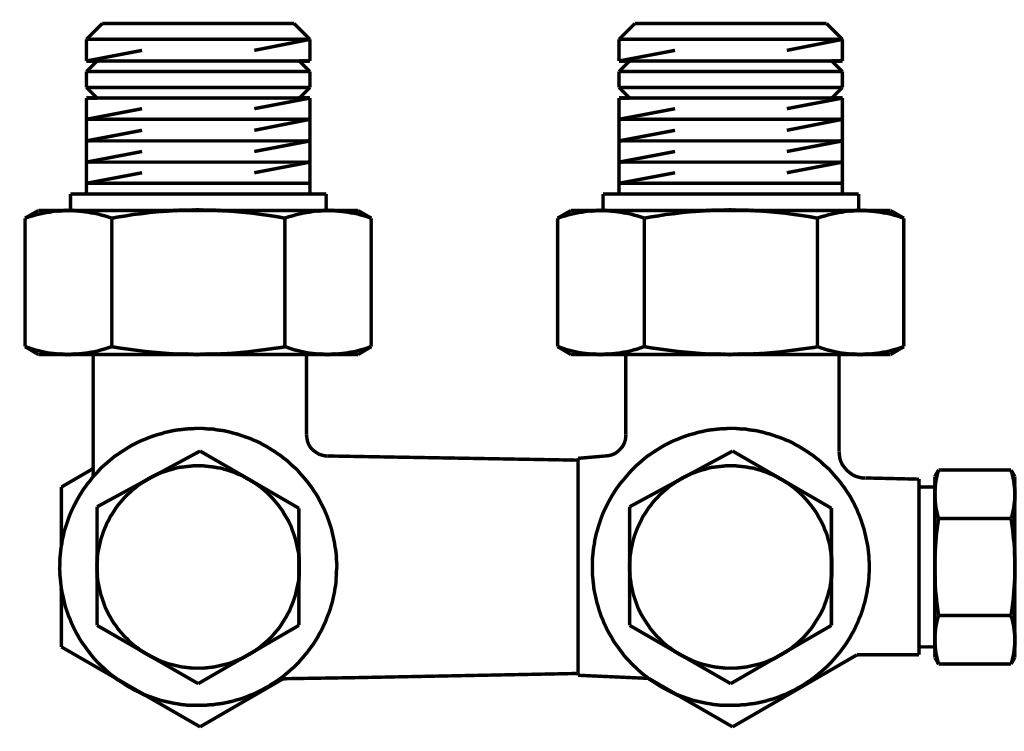

Изображения на продукти
  Размер на файла
97,36 KB
  Размер
1024 px x 838 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Download
Чертежи
  Размер на файла
70,69 KB
  Размер
1024 px x 751 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Download
Наръчник Техника
  Име Големина на файла
“Multiflex” Fittings 2,63 MB
Klassifizierung
ETIM 7.0 EC010077
Bottom H-block
Property Value
Lockable
Surface protection Nickel-plated
Material Brass
Adjustable
Suitable for single pipe system
Suitable for two pipe system
Connection direction towards wall (square)
Connection direction towards floor (straight)
Size of pipe connection 3/4 inch Euro conus
Suitable for filling/drain tap
Four-way supply/return connection
Size of radiator connection 1/2 inch external thread
Self-controlling
Thermostatically prepared
