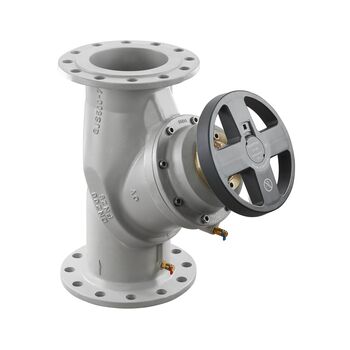

Щранг регулиращ вентил "Hydrocontrol VFN"
DN 250, фланец/DIN, 2 измервателни вентила, сферографичен чугун


OVENTROP-Щрангрегулиращ вентил "Hydrocontrol VFN" от бронз, PN 25

У-образен модел, с безстепенна предварителна настройка, която може да се контролира по всяко време чрез ограничаване на височината на повдигане. Корпус на вентила от сферографичен чугун (EN-GJS-500 DIN EN 1563), глава (DN 200 – DN 300 от сферографичен чугун) и диск от бронз, шпиндел от месинг (DZR), диск с уплътнение от PTFE, уплътнението на шпиндела няма нужда от обслужване, благодарение на двойния О-ринг от EPDM. Предварителната настройка може да се пломбира. Всички функционални елементи са от страната на ръкохватката, измервателен вентил и вентил за пълнене и източване, които са взаимозаменяеми.

С монтиран комплект принадлежности 2 = 2 измервателни вентила G ¼ с техника на измерване с игли.

Фланцова връзка от двете страни по DIN EN 1092-2.

Материал: Сферографичен чугун

kvs: 1200
Номинален размер: DN 250

макс. работно налягане: 25 bar
макс.работна температура: 150 °C

Прод. номер: 1062457
EAN: 4026755241174
Производител: Oventrop GmbH & Co. KG
Възможни са технически промени.
Изтегляне на GAEB Изтегляне на спецификации
Размери на продукта
Дължина Широчина Височина Тегло
730 mm 430 mm 710 mm 157 kg
Опаковки
Вид Количество Дължина Широчина Височина Тегло
Пакет 1 1200 mm 800 mm 740 mm 194 kg

Указание за CAD Viewer

За да отворите CAD-Viewer и да изтеглите CAD-данни, моля изтеглете и инсталирайте CAD-приложението.

Изтегляне на CAD-формати
Формат Размер Изтегляне
DXF 276,82 KB  Изтегляне
DWG 56,85 KB  Изтегляне
RFA 748 KB  Изтегляне
STEP 451,34 KB  Изтегляне
IFC 2,32 MB  Изтегляне
DWG 3D 694,64 KB  Изтегляне
DXF 3D 4,86 MB  Изтегляне
OBJ / MTL 241,15 KB  Изтегляне
Изображения на продукти
  Размер на файла
817,08 KB
  Размер
4496 px x 4495 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
Чертежи
  Размер на файла
31,13 KB
  Размер
595 px x 628 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
Ръководство за монтаж
  Име Размер на файла
L_106265680.pdf 913,43 KB
106265782.pdf 4,01 MB
IFC файл
DWG (3D) файл
DXF (3D) файл
Техническа информация
  Име Размер на файла
Hydrocontrol VFC/VFR/VFN Спецификация 2,79 MB

Изчисляване на вентил

°C
°C
Watt
Класификация
ETIM 7.0 EC011463
Regulating valve
Особеност Стойност
Surface protection Coated
Connection 1 Flange
Connection 2 Flange
Type of control gear Static
Material quality Cast iron GGG 50 (GJS-500-7)
With thermometer
Manual operation
Diameter handwheel 300 mm
Article compression class PN 25
Max. medium temperature (continuous) 150 °C
KIWA certified
Min. medium temperature (continuous) -20 °C
With drain
With extended measuring nipples
Thermostatic
Flange compression class PN 25
Spindle angle 50 °
With measuring connector
With impulse pipe connection
Suitable for hot tap water
Suitable for tap water
Suitable for central heating water
With connection 1 coupling
With connection 2 coupling
Height operating element 480 mm
Housing material Cast iron
Kvs value 1200
With position indicator
With measuring nipples
Motor-controlled
Nominal inner diameter DN 250
