Щранг регулиращ вентил "Hycocon APZ"
DN20, прес-връзка 22mm от 2-те страни


OVENTROP-Щранг изолиращ вентил „Hycocon APZ“

Без предварителна настройка, с прес връзка от двете страни, от -10°C до 120 °C, прав модел, корпус и глава от месинг (DZR), сфера с меко уплътнение от PTFE, уплътнението нашпиндела не се нуждае от поддръжка благодарение на двоен О-ринг. Вентил за измерване и източване от страната на обтичане на вентила (връзка за капилярна тръба на регулатор на диференциалното налягане). Монтаж както на подаващата, таак и на връщащата линия. Изолация за температури до 110°C - включена при доставката (като опаковка).

Като принадлежност е налична изолация за температури до 120°C. Благодарение на допълнителните обвивки от полистирол, изолациите могат да се използват и при охлаждане.

Материал: Устойчив на корозията в цинка месинг
Повърхност: необработен

kvs: 2.7
DN прес: DN 20 Ø 22 mm

макс. работно налягане: 16 bar
мин.работна температура: -10 °C
макс.работна температура: 120 °C

Прод. номер: 1067354
EAN: 4026755343762
Производител: Oventrop GmbH & Co. KG
Възможни са технически промени.
Размери на продукта
Дължина Широчина Височина Тегло
155 mm 77 mm 117 mm 0,62 kg
Опаковки
Вид Количество Дължина Широчина Височина Тегло
Пакет 1 160 mm 80 mm 125 mm 0,69 kg
Пакет 10 330 mm 215 mm 335 mm 7,37 kg

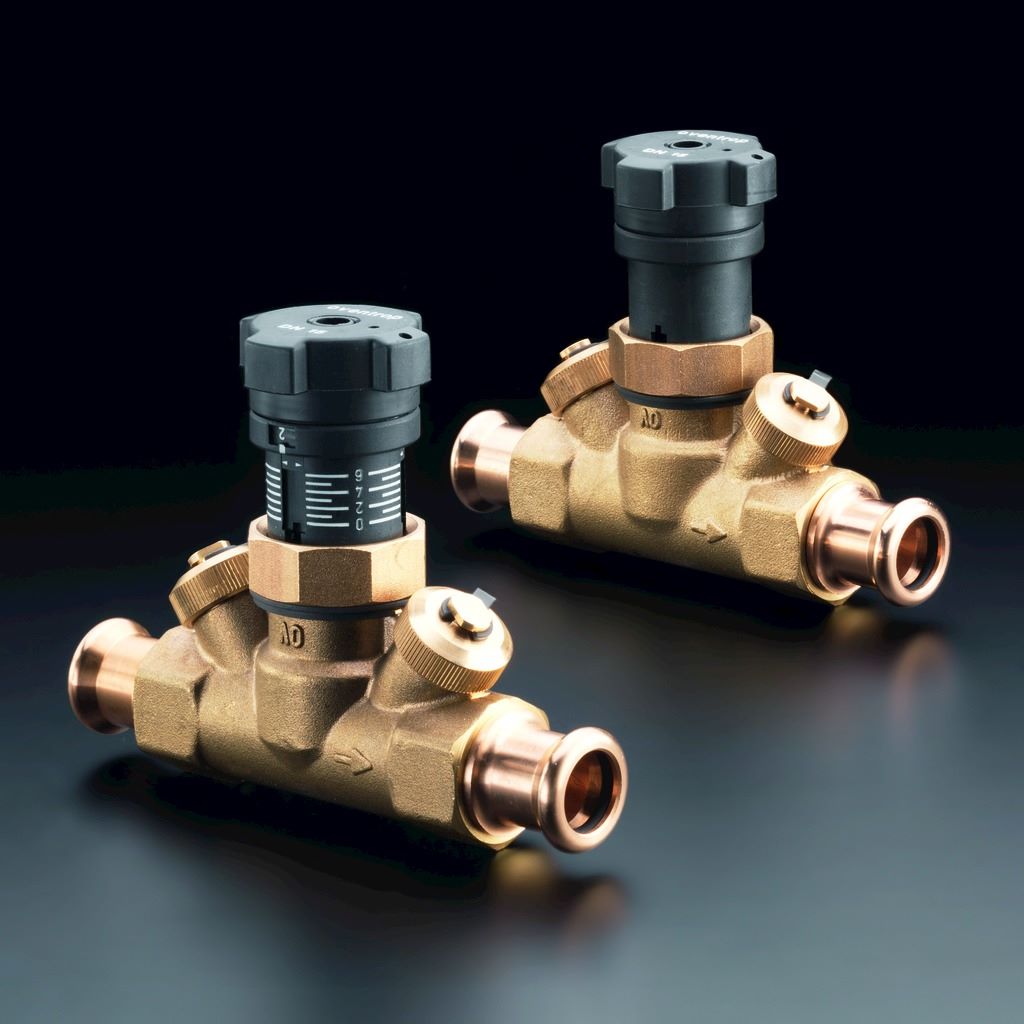

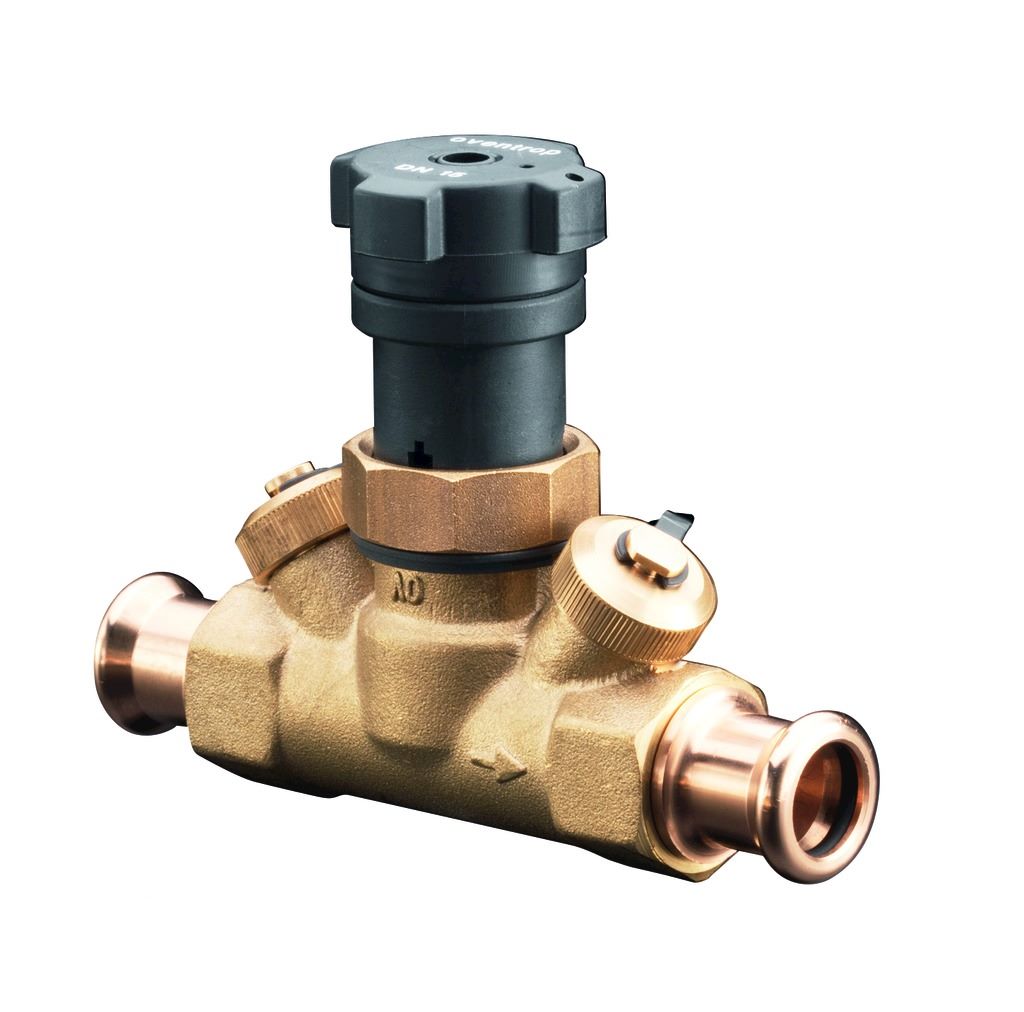

Изображения на продукти
  File size
75,95 KB
  Size
1024 px x 1012 px
  Properties
  •  Clear product picture
  •  Cutout
Download
  File size
82,9 KB
  Size
1024 px x 1024 px
  Properties
  •  Clear product picture
  •  Cutout
Download

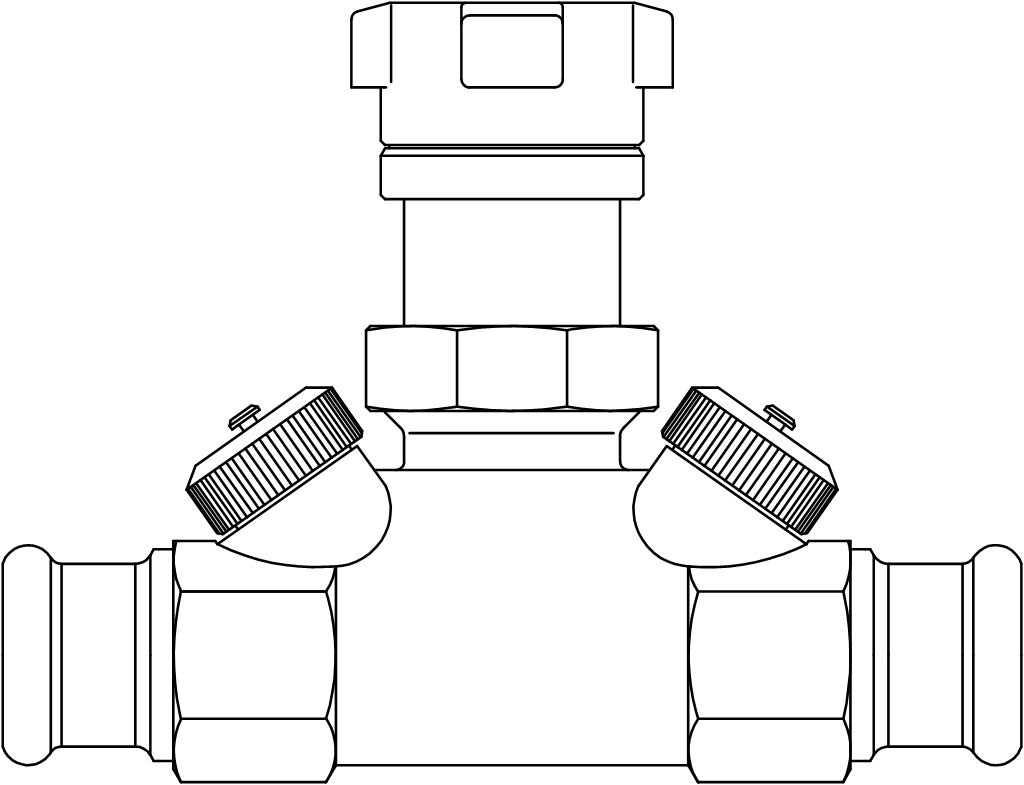

Drawings
  File size
57,54 KB
  Size
1024 px x 785 px
  Properties
  •  Clear product picture
  •  Cutout
Download
Наръчник Техника
  Име Големина на файла
„Hycocon“ 820,86 KB
Ръководство за монтаж
  Име Големина на файла
106015180.pdf 176,53 KB
106731681.pdf 1,53 MB
