Секретен вентил за радиатор "Combi 4"
DN 15, външ.р. G ¾ x външ.р. R ½, PN 10, прав, бронз/месинг, никелир.

Моля, изчакайте!

OVENTROP-Секретен радиаторен вентил с пропорционална предварителна настройка, която може да се възпроизведе, за приложение в централни отоплителни инсталации с гореща вода и кръгове за охлаждане.

С предварителна настройка, която може да се възпроизведе. За изолиране, източване и пълнене на радиатор.

Вентил от бронз/месинг. Никелиран корпус. Вентилен диск от месинг с O-ring уплътнение от EPDM. Месингова защитна капачка с допълнително меко уплътнение.

Размери съгласно DIN 3842 с връзка за резбови фитинги.

Материал: Бронз/ месинг
Повърхност: никелирани

kvs: 1.7
Номинален размер: DN 15

макс. работно налягане: 10 bar
макс.работна температура: 120 °C

Прод. номер: 1090772
EAN: 4026755130379
Производител: Oventrop GmbH & Co. KG
Възможни са технически промени.
Изтегляне на GAEB Изтегляне на спецификации
Размери на продукта
Дължина Широчина Височина Тегло
79 mm 49 mm 33 mm 0,24 kg
Опаковки
Вид Количество Дължина Широчина Височина Тегло
Торбичка 1 79 mm 49 mm 33 mm 0,24 kg
Пакет 25 300 mm 200 mm 160 mm 6,37 kg

Указание за CAD Viewer

За да отворите CAD-Viewer и да изтеглите CAD-данни, моля изтеглете и инсталирайте CAD-приложението.

Изтегляне на приложение Setup CAD
Отваряне на CAD-Viewer
Изтегляне на CAD-формати
Формат Размер Изтегляне
DXF 69,56 KB  Изтегляне
DWG 21,77 KB  Изтегляне
RFA 472 KB  Изтегляне
STEP 93,13 KB  Изтегляне
DWG 3D 89,06 KB  Изтегляне
DXF 3D 514,21 KB  Изтегляне
OBJ / MTL 41,13 KB  Изтегляне
Изображения на продукти
  Размер на файла
315,25 KB
  Размер
2292 px x 1548 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне

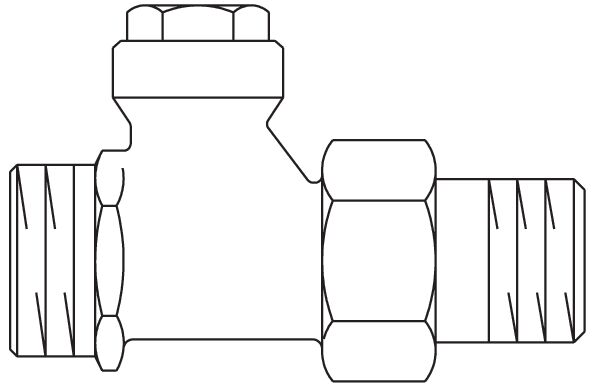

Чертежи
  Размер на файла
15,38 KB
  Размер
595 px x 387 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
Брошура
  Име Размер на файла
p_radiator_valves_bg.pdf 9,68 MB
DWG (3D) файл
  Име Размер на файла
CAD 1090772_Oventrop_GmbH___Co__KG_Combi_4__DN15_DG_IG_vernickelt_3D.dwg 89,06 KB
DXF (3D) файл
  Име Размер на файла
CAD 1090772_Oventrop_GmbH___Co__KG_Combi_4__DN15_DG_IG_vernickelt_3D.dxf 514,21 KB

Изчисляване на вентил

°C
°C
Watt
 Изчисляване
Моля, изчакайте!
Класификация
ETIM 7.0 EC010866
Radiator foot valve
Особеност Стойност
Model Tailpiece/Outer thread
Height 34 mm
Surface protection Nickel-plated
Operation Allen
Right-angled model
Adjustable
With compression set
With drain
Size of pipe connection 3/4 inch
Size of radiator connection 1/2 inch (15)
Kv value 0.06 - 1.7
Shortened construction length
Reverse direction of flow
Housing material Bronze
Kvs value 1.7
