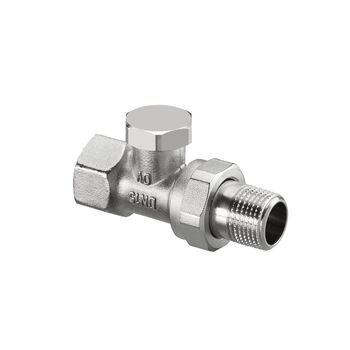

Секретен вентил за радиатор "Combi 2"
DN 10, PN 10, прав, месинг, никелиран

Моля, изчакайте!
Моля, изчакайте!

OVENTROP-"Combi 2"

Секретни радиаторни вентили с пропорционална предварителна настройка за използване в централни отоплителни системи с топла вода и при охлаждащи кръгове.

За предварителна настройка и изолиране на радиатора.

Арматура от месинг, никелиран корпус. Вентилен диск от месинг с EPDM O-Ring-уплътнение. Месингова предпазна капачка с допълнително меко уплътнение.

Строителни размери по DIN 3842 с присъединяване за резбови връзки.

Материал: Месинг
Повърхност: никелирани

kvs: 1.7
Номинален размер: DN 10

макс. работно налягане: 10 bar
макс.работна температура: 120 °C

Прод. номер: 1091161
EAN: 4026755130522
Производител: Oventrop GmbH & Co. KG
Възможни са технически промени.
Изтегляне на GAEB Изтегляне на спецификации
Размери на продукта
Дължина Широчина Височина Тегло
74,6 mm 29,4 mm 43,6 mm 0,18 kg
Опаковки
Вид Количество Дължина Широчина Височина Тегло
Торбичка 1 74,6 mm 29,4 mm 43,6 mm 0,18 kg
Пакет 25 175 mm 175 mm 148 mm 4,71 kg

Указание за CAD Viewer

За да отворите CAD-Viewer и да изтеглите CAD-данни, моля изтеглете и инсталирайте CAD-приложението.

Изтегляне на приложение Setup CAD
Отваряне на CAD-Viewer
Изтегляне на CAD-формати
Формат Размер Изтегляне
DXF 79,2 KB  Изтегляне
DWG 23,52 KB  Изтегляне
RFA 468 KB  Изтегляне
STEP 81,2 KB  Изтегляне
DWG 3D 83,56 KB  Изтегляне
DXF 3D 471,59 KB  Изтегляне
OBJ / MTL 34,91 KB  Изтегляне
Изображения на продукти
  Размер на файла
310,82 KB
  Размер
2842 px x 2842 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
  Размер на файла
62,75 KB
  Размер
847 px x 630 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
  Размер на файла
2,52 MB
  Размер
6496 px x 6496 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
  Размер на файла
702,38 KB
  Размер
2341 px x 2040 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
  Размер на файла
1,09 MB
  Размер
2556 px x 2048 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
  Размер на файла
198,63 KB
  Размер
1772 px x 1772 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
Чертежи
  Размер на файла
14,84 KB
  Размер
595 px x 407 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
Брошура
  Име Размер на файла
p_radiator_valves_bg.pdf 9,68 MB
Ръководство за монтаж
  Име Размер на файла
Installation instructions 1,86 MB
DWG (3D) файл
  Име Размер на файла
CAD 1091161_Oventrop_GmbH___Co__KG_Combi_2__DN10_DG_IG_vernickelt_3D.dwg 83,56 KB
DXF (3D) файл
  Име Размер на файла
CAD 1091161_Oventrop_GmbH___Co__KG_Combi_2__DN10_DG_IG_vernickelt_3D.dxf 471,59 KB

Изчисляване на вентил

°C
°C
Watt
 Изчисляване
Моля, изчакайте!
Класификация
ETIM 7.0 EC010866
Radiator foot valve
Особеност Стойност
Model Tailpiece/Inner thread
Height 34 mm
Surface protection Nickel-plated
Operation Allen
Right-angled model
Adjustable
With compression set
With drain
Size of pipe connection 1/2 inch
Size of radiator connection 1/2 inch (15)
Kv value 0.06 - 1.7
Shortened construction length
Reverse direction of flow
Housing material Brass
Kvs value 1.7
