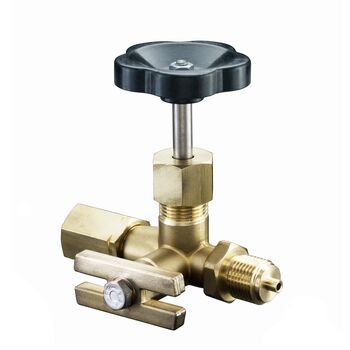

Манометричен изолиращ вентил
външ.р. G ½, PN 400, тестови фланец, стомана/неръжд.стомана


OVENTROP-Манометричен изолиращ вентил външ.р. G ½, PN 400, тестови фланец, стомана/неръжд.стомана

макс. работно налягане: 400 bar
макс.работна температура: 120 °C

Прод. номер: 1116204
EAN: 4026755131512
Производител: Oventrop GmbH & Co. KG
Възможни са технически промени.
Изтегляне на GAEB Изтегляне на спецификации
Размери на продукта
Дължина Широчина Височина Тегло
119,8 mm 51 mm 119,5 mm 0,67 kg
Опаковки
Вид Количество Дължина Широчина Височина Тегло
Пакет 1 119,8 mm 51 mm 119,5 mm 0,67 kg

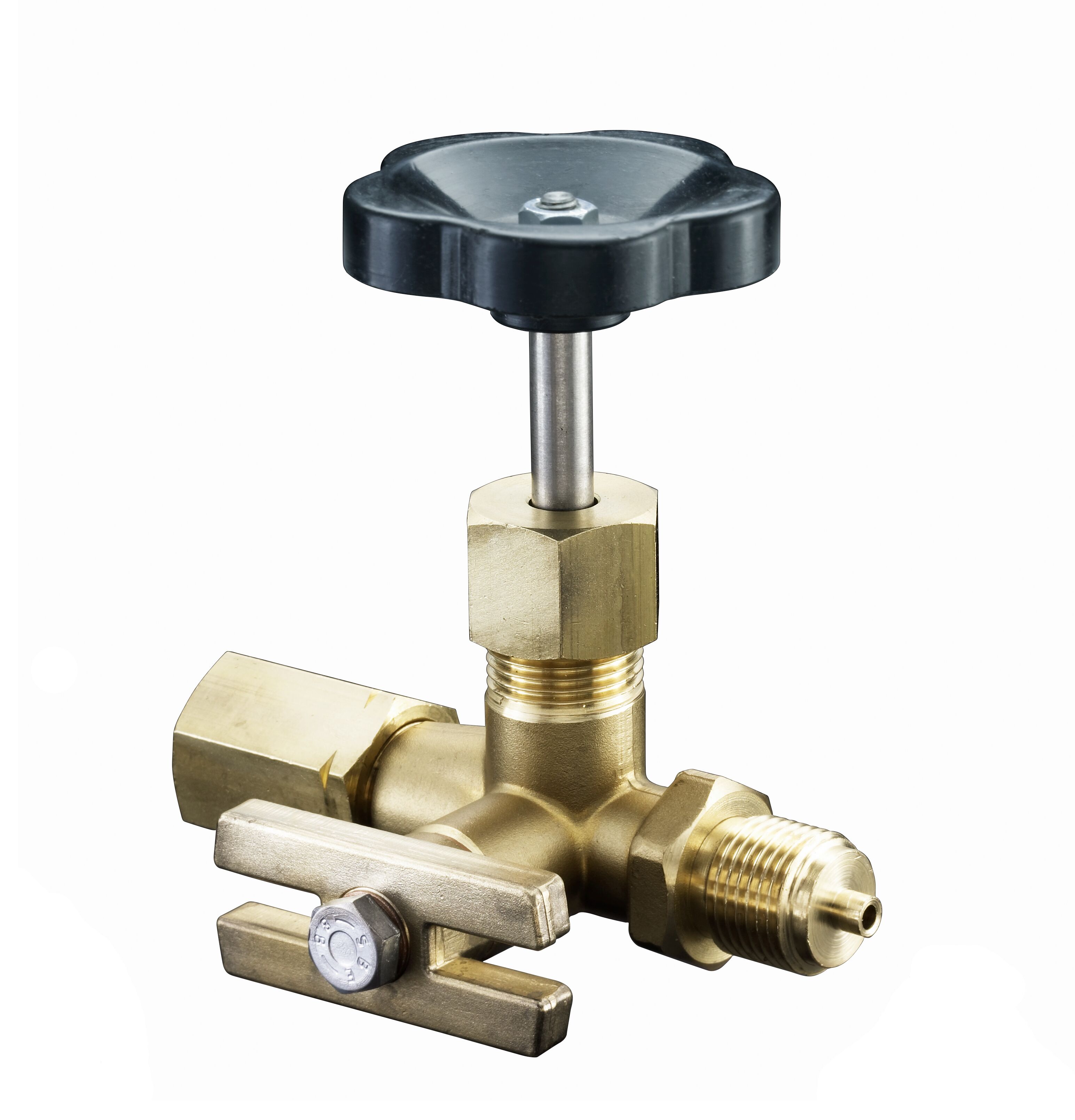

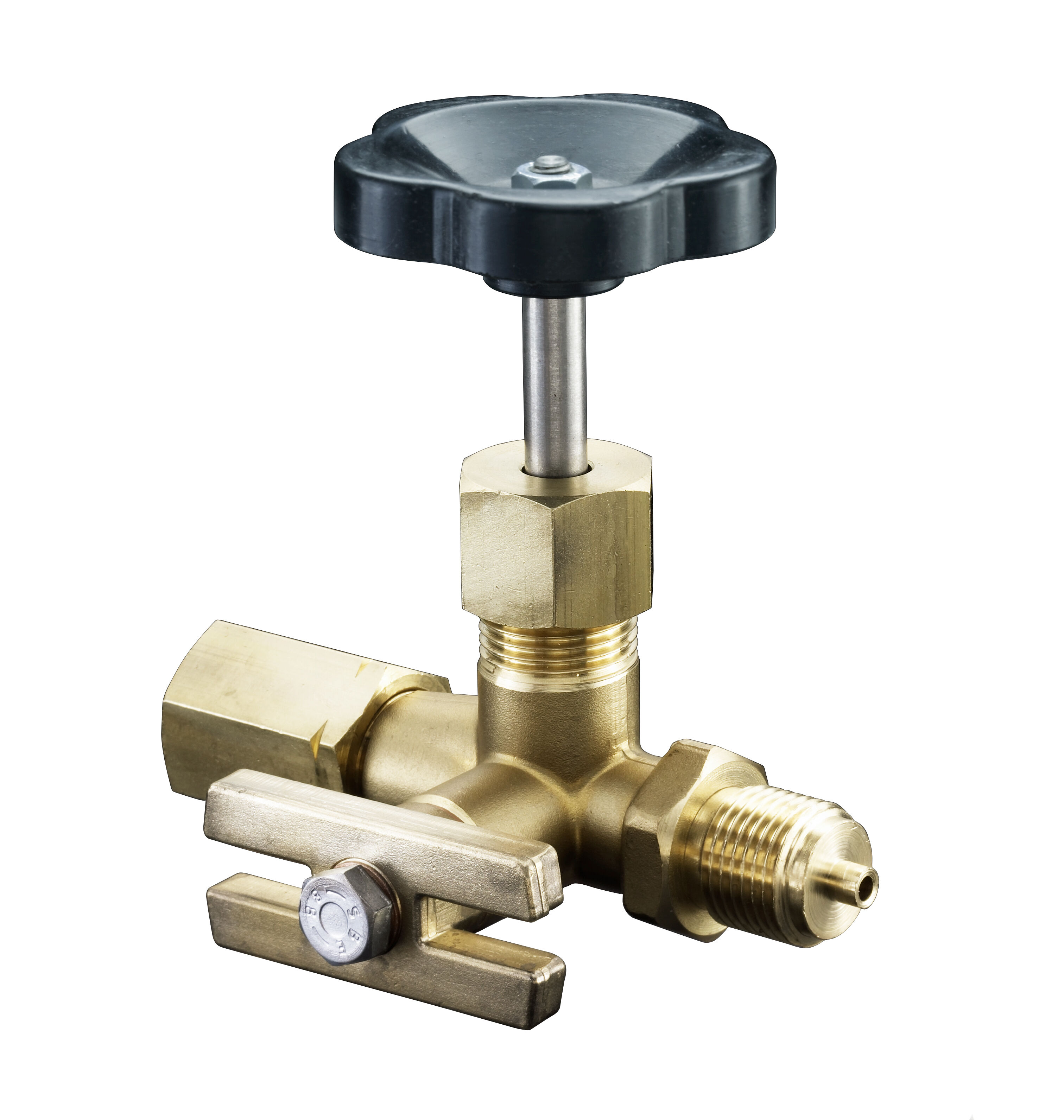

Изображения на продукти
  Размер на файла
516,27 KB
  Размер
3024 px x 3184 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
  Размер на файла
430 KB
  Размер
3088 px x 3216 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне

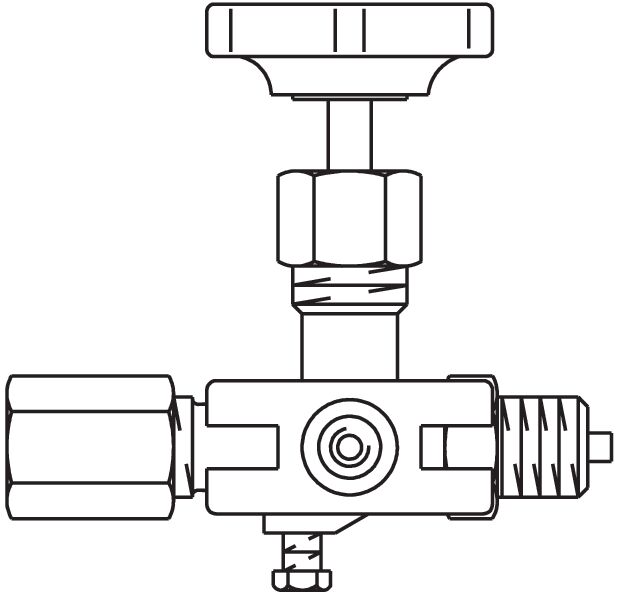

Чертежи
  Размер на файла
23,88 KB
  Размер
620 px x 595 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
Класификация
ETIM 7.0 EC010262
Pressure gauge valve
Особеност Стойност
Height 95 mm
Operation Hand wheel
Article compression class PN 400
Max. medium temperature (continuous) 120 °C
Flange compression class Other
Length of handle/diameter of hand wheel 63 mm
Incl. gland nut and soldering pipe, connection 1
With tension socket, connection 2
With inspection flange
Housing material Stainless steel
