Комплект преходи за трипътен разпределителен вентил  СПРЯН ОТ ПРОИЗВОДСТВО
3 резбови прехода, DN 15, с конично уплътнение, с O-Ring


OVENTROP-

Комплект преходи за трипътни разпределителни вентили (месинг), 3 резбови прехода



Номинален размер: DN 15

Прод. номер: 1140292
EAN: 4026755250947
Производител: Oventrop GmbH & Co. KG
Възможни са технически промени.
Размери на продукта
Дължина Широчина Височина Тегло
65 mm 65 mm 33 mm 0,23 kg
Опаковки
Вид Количество Дължина Широчина Височина Тегло
Пакет 1 65 mm 65 mm 33 mm 0,23 kg
Пакет 10 200 mm 125 mm 75 mm 2,36 kg

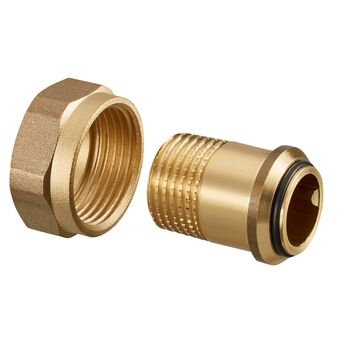

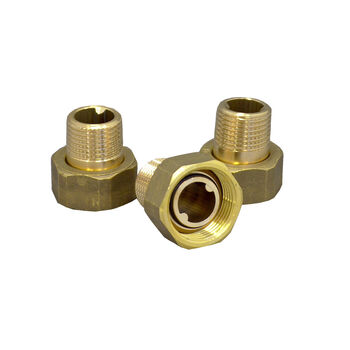

Изображения на продукти
  Размер на файла
268,58 KB
  Размер
2223 px x 1325 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
  Размер на файла
187,33 KB
  Размер
1888 px x 1424 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
  Размер на файла
126,29 KB
  Размер
991 px x 722 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
  Размер на файла
73,97 KB
  Размер
677 px x 714 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне

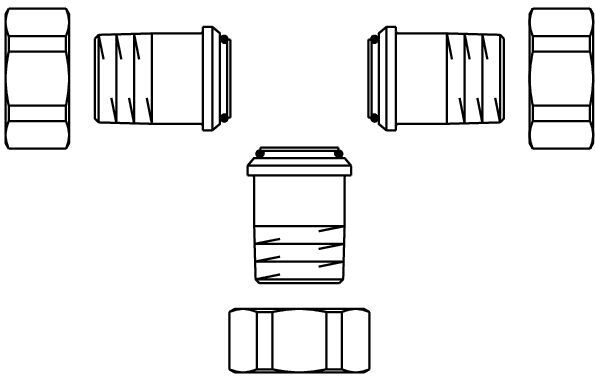

Чертежи
  Размер на файла
17,02 KB
  Размер
595 px x 379 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
Техническа информация
  Име Размер на файла
Tri-D TB Спецификация 241,75 KB
Хидравлични превключватели и регулатор на тепмературата в помещението в охладителни инсталации
I: Охлаждане
II: Загряване
A: Стаен термостат (EIB/LON)
B: Стаен термостат
C: Прекъсвач на прозореца

Двутръбна система: охлаждане с присъединяване към BUS техника EIB/LON
Класификация
ETIM 7.0 EC003024
Fitting with 2 connections
Особеност Стойност
Model Other
Shape Straight
Wrench width 30 mm
Connection 1 Outer thread conical BSPT-R (ISO 7-1)
Connection 2 Union nut
Bend angle 0 °
Surface protection connection 1 Untreated
Surface treatment connection 1 Untreated
Surface protection connection 2 Untreated
Surface treatment connection 2 Blasted
Max. medium temperature (continuous) 120 °C
Capped
Bend radius 0 mm
With gaskets
Nominal inner diameter of connection 2 3/4 inch (20)
Eccentric
Gastec QA
KIWA certified
Min. medium temperature (continuous) -10 °C
With drain
With de-aerator
Outer pipe diameter connection 1 20.95 mm
FM quality mark
VdS quality mark
UL quality mark
ULC quality mark
LPCB quality mark
Seal material Ethylene-propylene diene monomer rubber (EPDM)
Reducing
Max. operating pressure at 20 °C 10 bar
Nominal inner diameter connection 1 1/2 inch (15)
Material connection 1 Brass
Material connection 2 Brass
Material quality connection 1 Other
Material quality connection 2 Other
