Вентил за охлаждаща вода "KTB"  СПРЯН ОТ ПРОИЗВОДСТВО
DN 15, PN10, ъглово-аксиален

Моля, изчакайте!

OVENTROP-Вентили "KTB"

за приложение в охладителни системи с циркулация с регулируема характеристика. Вентилната вложка може да бъде сменена без източване на инсталацията чрез специален инструмент.

Вентил от месинг, никелиран корпус, шпиндел от неръждаема стомана. Връзка за адаптори. (Размери съгласно DIN 3841 / EN 215)

Резбова връзка на термостата M30 x 1,5

Материал: Месинг
Повърхност: никелирани

kvs: 1
Номинален размер: DN 15

Макс. диференциално налягане: 0.5 bar
макс. работно налягане: 10 bar
мин.работна температура: -20 °C
макс.работна температура: 120 °C

Прод. номер: 1141904
EAN: 4026755187977
Производител: Oventrop GmbH & Co. KG
Възможни са технически промени.
Изтегляне на GAEB Изтегляне на спецификации
Размери на продукта
Дължина Широчина Височина Тегло
113 mm 50,1 mm 33,1 mm 0,34 kg
Опаковки
Вид Количество Дължина Широчина Височина Тегло
Торбичка 1 115 mm 55 mm 35 mm 0,35 kg
Пакет 25 295 mm 285 mm 105 mm 8,77 kg
Неизвестен 2000 0 mm 0 mm 0 mm 692 kg

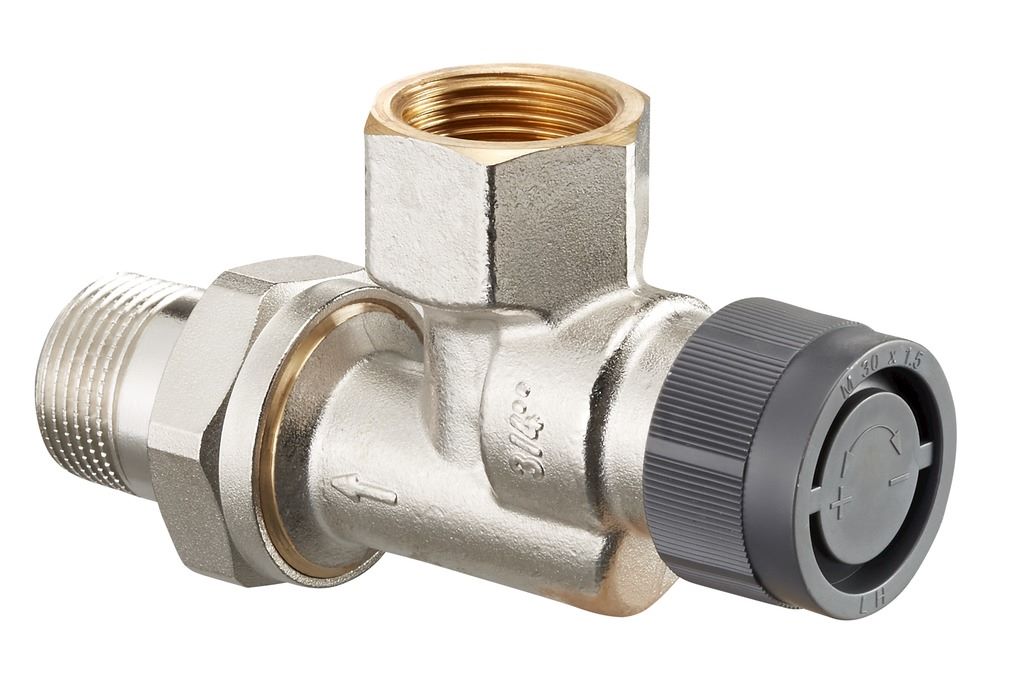

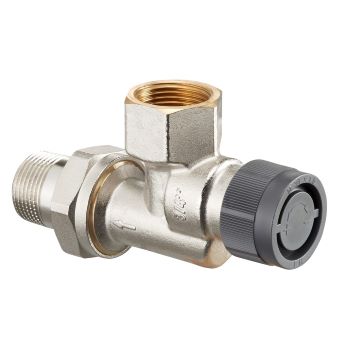

Изображения на продукти
  Размер на файла
78,06 KB
  Размер
1024 px x 686 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
Чертежи
  Размер на файла
41,75 KB
  Размер
1024 px x 445 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
  Размер на файла
8,49 KB
  Размер
323 px x 148 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
Техническа информация
  Име Размер на файла
KTB Спецификация 118,92 KB
Ръководство за монтаж
  Име Размер на файла
114170481.pdf 323,62 KB
Класификация
ETIM 7.0 EC011435
Two way control valve
Особеност Стойност
Surface protection Nickel-plated
With flow measuring point
Automatic flow control
Article compression class PN 10
Max. medium temperature (continuous) 120 °C
Min. medium temperature (continuous) -20 °C
Flange compression class PN 10
Kv value 0.25 - 0.5
With connection 1 coupling
With connection 2 coupling
Housing material Brass
Kvs value 1
