Name: Свързващ комплект за лири за баня Multiblock T / pinox H, ъглов модел, хромиран
Brand: OVENTROP
SKU: 1184286

Данни за продукта

Свързващ комплект за лири за баня
Multiblock T / pinox H, ъглов модел, хромиран

OVENTROP-Свързващ комплект за лири "Multiblock T"/"pinox H", ъглов, хромиран

за използване на радиатори с връзка за подаваща и връщаща линия. Междуосово разстояние 50 mm.

Състои се от: – "Multiblock T", свързващ фитинг с предварителна настройка, двутръбен фитинг
– декоративна капачка
– "pinox H", термостат с течен сензор

Приложим: в двутръбен режим като термостатен вентил, като изолиращ фитинг, за източване, за допълване

"pinox H": Без нулева позиция
Номинален диапазон: 7 – 28°C
Разграфяване на капачката: ☼ 1 - 5

Прод. номер: 1184286
EAN: 4026755420593
Производител: Oventrop GmbH & Co. KG
Възможни са технически промени.

Изтегляне на GAEB Изтегляне на спецификации

Размери на продукта

Дължина	Широчина	Височина	Тегло
135 mm	138 mm	98 mm	1 kg

Опаковки

Вид	Количество	Дължина	Широчина	Височина	Тегло
Пакет	1	141 mm	143 mm	103 mm	1,07 kg

Изображения на продукти

	Размер на файла 405,33 KB Размер 3858 px x 3858 px Свойства Ясна снимка на продукта Свободно поставен Изтегляне
	Размер на файла 433,08 KB Размер 3858 px x 3858 px Свойства Ясна снимка на продукта Свободно поставен Изтегляне

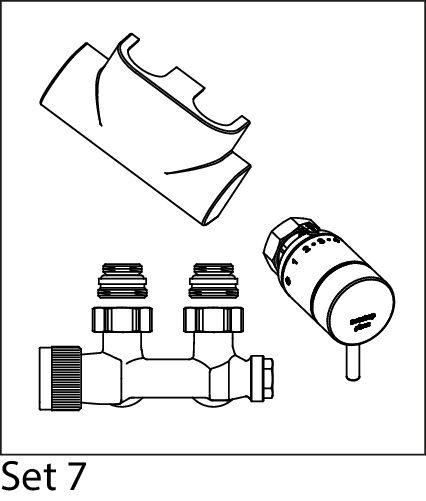

Чертежи

	Размер на файла 23,44 KB Размер 426 px x 501 px Свойства Ясна снимка на продукта Свободно поставен Изтегляне
	Размер на файла 21,76 KB Размер 426 px x 455 px Свойства Ясна снимка на продукта Свободно поставен Изтегляне

Брошура

	Име	Размер на файла
	Луксозни радиаторни вентили за жилища и бани	3,16 MB
	Регулиране на стайната температура - Термостати и вентили	3,6 MB

Ръководство за монтаж

	Име	Размер на файла
	Operating instructions	488,7 KB
	L_118401381.pdf	4,12 MB

Класификация
ETIM 7.0	EC011296 Radiator connection combination for decor radiator

Особеност	Стойност
Colour	Chrome-look
Type	H support block
Connection direction, pipes	Towards wall
Suitable for single pipe system
Suitable for two pipe system
Centre-to-centre distance	50 mm
Control element H, support block right
Control element H, support block left
Controllable
Size of pipe connection	3/4 inch Euro conus
Suitable for filling/drain tap
Size of radiator connection	1/2 inch
Radiator valve preset
With thermostat button
With design cover

Свързващ комплект за лири за баня
Multiblock T / pinox H, ъглов модел, хромиран
