Станция за прясна вода
"Regumaq X-25", напълно херметичен пластинчат топлообменник


OVENTROP-

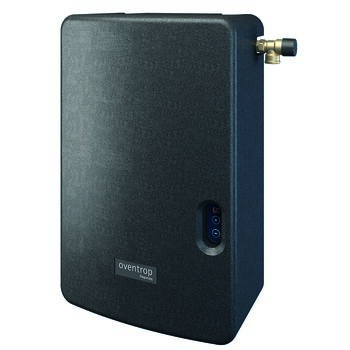

Станция за прясна вода "X-25"

Арматурна група с електронно управление с топлообменник за хигиенично подгряване на питейна вода на базата на проточния принцип. Питейната вода се затопля, когато е необходима: "Just in time". За свързване към буферния резервоар. Оборотите на циркулационната помпа от страна на отоплителния кръг се регулират в зависимост от температурата и обемния дебит от страна на кръга за питейна вода.


Електронният регулатор се състои от кутия с регулатор в станцията, със свободна зона на обслужване и зона на индикиране.

Пластинчатият топлообменник отговаря на изискванията на Европейската директива за съдове под налягане (PED). Благодарение на турбулентния поток се постига добър ефект на самопочистване и се предотвратяват замърсявания.

Пластинчатият топлообменник може да бъде промит чрез интегрираните в първичния и вторичния кръг сферични кранове за пълнене и източване. Кръгът на питейната вода е защитен с предпазен вентил 10 bar. Вентилите в топлопреносната система са с плоскоуплътняващи връзки. Те са предварително монтирани върху носеща основа и са с изпитана херметичност.

Регулаторът е предварително окабелен с вътрешните електрически компоненти и е проектиран за бързо и лесно пускане в експлоатация.

Състои се от:
– брой ламели на топлообменника: 46
– дебит на отвеждане: 1 – 25 l/min., в зависимост от настроената температура на питейната вода и моментната температура на водата в буферния резервоар
– Връзки: G 1 с плоско уплътнение за свързване към кръга на буферния резервоар и кръга за питейна вода, вътрешна резба G ¾ и G 1, плоско уплътнение

Кръг на питейната вода:
– 2 изолиращи сферични крана
– сензор за дебита
– предпазен вентил 10 bar
– 2 електронни съпротивителни термометъра
– 2 сферични крана за пълнене и източване

Кръг на буферния резервоар:
– 2 изолиращи сферични крана

– електронен съпротивителен термометър
– 2 сферични крана за пълнене и източване
– възвратен вентил
– циркулационна помпа Wilo PARA 15-130/8-75/LIN-9

Функции на регулатора:
– регулиране на температурата на БГВ
– регулиране на циркулацията (термична или в непрекъснат режим)
– защита от блокиране на помпата

Размери (външни размери с изолацията): Широчина: 400 mm
Височина: 625 mm
Дълбочина:  240 mm



Прод. номер: 1381127
EAN: 4026755465082
Производител: Oventrop GmbH & Co. KG
Възможни са технически промени.
Изтегляне на GAEB Изтегляне на спецификации
Принадлежности
Размери на продукта
Дължина Широчина Височина Тегло
240 mm 400 mm 625 mm 12,9 kg
Опаковки
Вид Количество Дължина Широчина Височина Тегло
Пакет 1 255 mm 500 mm 630 mm 13,96 kg
Европалет 6 1200 mm 800 mm 915 mm 104,74 kg
Изображения на продукти
  Размер на файла
2,76 MB
  Размер
4076 px x 4241 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Download
  Размер на файла
856,81 KB
  Размер
2365 px x 3448 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Download
  Размер на файла
4,67 MB
  Размер
2895 px x 4028 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Download
  Размер на файла
2,32 MB
  Размер
5000 px x 5000 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Download
Ръководство за монтаж
  Име Големина на файла
Operating instructions: Fresh water station “Regumaq X-25” 8,12 MB
L_135608180.pdf 6,82 MB
Инструкции на доставчик
  Име Големина на файла
X_138102030.pdf 9,32 MB
Информационен лист на доставчика
  Име Големина на файла
Y_138102030.pdf 1,35 MB
Klassifizierung
ETIM 7.0 EC010869
Hot tap water heater, indirectly fired
Особеност Стойност
Width 400 mm
Height 625 mm
Depth 240 mm
Material quality Stainless steel 316 (1.4401)
Connection supply External thread
Connection return External thread
Max. temperature 95 °C
Nominal internal diameter hot tap water 1 inch (25)
Nominal inner diameter cold tap water 1 inch (25)
Max. operating pressure 10 bar
Exchanger material Stainless steel
Cold tap water connection External thread
Hot tap water connection External thread
Nominal inner diameter of supply 1 inch (25)
Nominal inner diameter return 1 inch (25)
