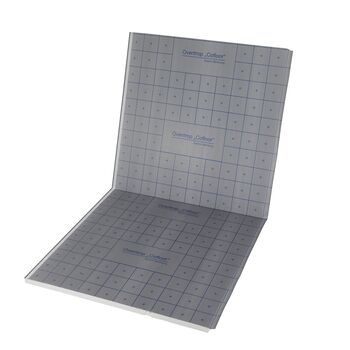

Сгъваема плоча за система със скоби/релси с клеми "Cofloor"
2,0 x 1,0 m, от EPS, WLG 045, дебелина 35-3 mm


OVENTROP-Сгъваеми плочи за система със скоби/релса с клеми, 2 x 1 m = 2 m²

за закрепване на тръби 14, 16, 17 и 20 mm

Сгъваема плоча с ламинирано тъкано фолио, с отпечатан растер на полагане (растер 5 cm), препокриване на фолиото в края, със самозалепващи ленти върху задната страна.

Разстояния на полагане 5, 10, 15, 20, 25, 30 cm
от EPS
WLG 045
Дебелина 35-3mm
Дебелина 20-2 mm
Коефициент на топлопроводимост R = 0,44 (m²K)/W
Макс. допустимо натоварване 4 kN/m²

Прод. номер: 1402600
EAN: 4026755306613
Производител: Oventrop GmbH & Co. KG
Възможни са технически промени.
Изтегляне на GAEB Изтегляне на спецификации
Размери на продукта
Дължина Широчина Височина Тегло
1000 mm 1035 mm 65 mm 1 kg
Опаковки
Вид Количество Дължина Широчина Височина Тегло
Пакет 1 1000 mm 1035 mm 65 mm 1 kg
Торбичка 5 1000 mm 1035 mm 325 mm 5,05 kg
Изображения на продукти
  Размер на файла
68,27 KB
  Размер
1024 px x 1024 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Download
  Размер на файла
97,04 KB
  Размер
1024 px x 1024 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Download
  Размер на файла
95,29 KB
  Размер
1024 px x 1024 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Download
Чертежи
  Размер на файла
160,87 KB
  Размер
1024 px x 910 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Download
Техническа информация
Декларация за експлоатационни характеристики
  Име Големина на файла
Declaration of Performance: Folded board 781,75 KB
Klassifizierung
ETIM 7.0 EC011767
Insulation board, floor heating
Property Value
Width 1000 mm
Length 2000 mm
Material Polystyrene
Suitable for pipe diameter 14 - 17
Insulation thickness 35 mm
Max. load 4 kN/m²
Noise attenuation 29 dB(A)
Studded panel
Tacker plate
Inlay plate
With foil
Heat resistance Rd 0.78 (m².K)/W
