Свързващо коляно 90° "Cofit S"  TO BE DISCONTINUED
G ¾ външ.р. x R ½, бронз


OVENTROP-Свързващо коляно 90° "Cofit S" G ¾ външ.р. x R ½, бронз

Материал: Бронз

Прод. номер: 1504363
EAN: 4026755170177
Производител: Oventrop GmbH & Co. KG
Възможни са технически промени.
Изтегляне на GAEB Изтегляне на спецификации
Размери на продукта
Дължина Широчина Височина Тегло
53 mm 26,3 mm 37,7 mm 0,1 kg
Опаковки
Вид Количество Дължина Широчина Височина Тегло
Пакет 1 53 mm 26,3 mm 37,7 mm 0,1 kg
Пакет 10 130 mm 100 mm 65 mm 1,1 kg

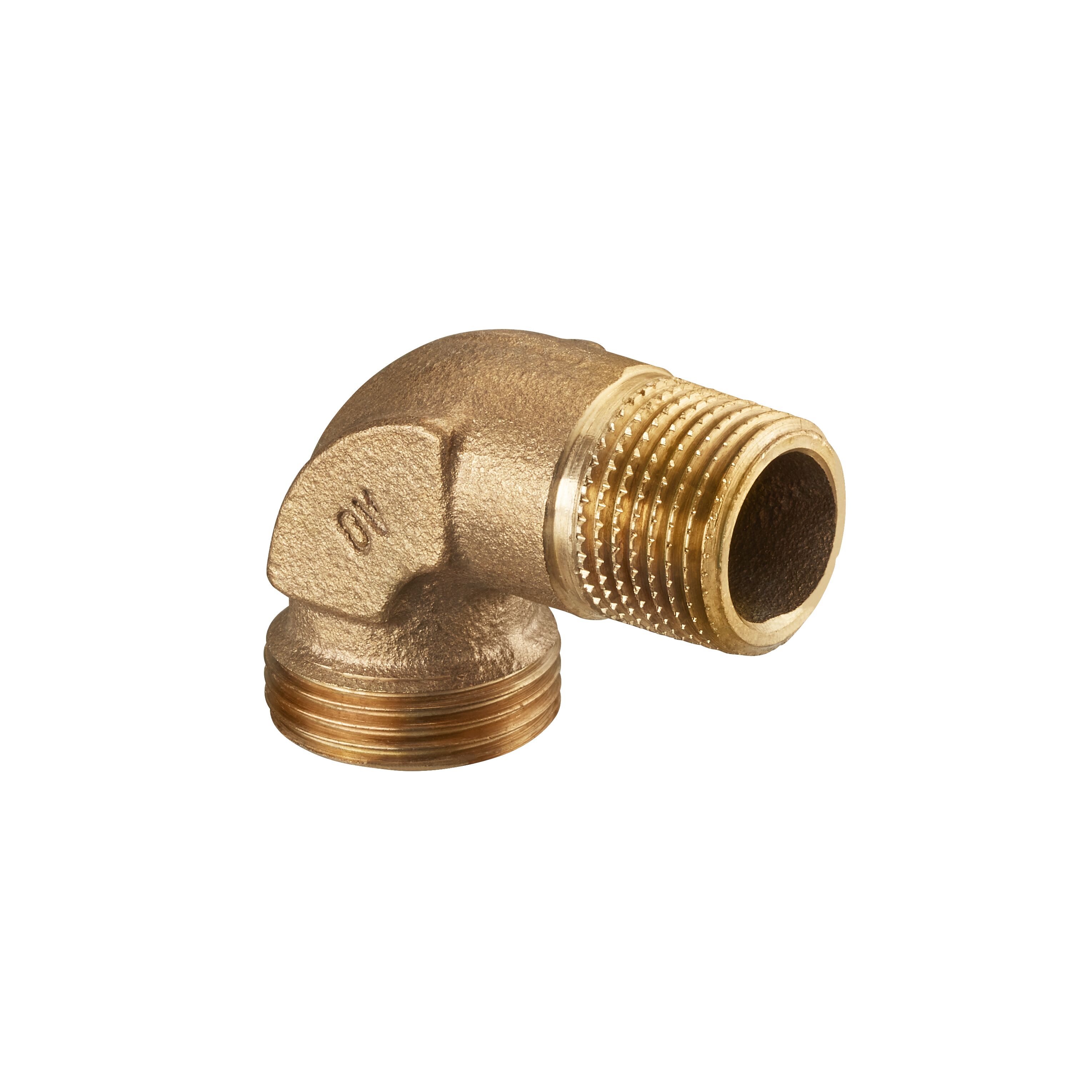

Изображения на продукти
  Размер на файла
63,31 KB
  Размер
1024 px x 1024 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Download
  Размер на файла
37,28 KB
  Размер
1024 px x 1024 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Download

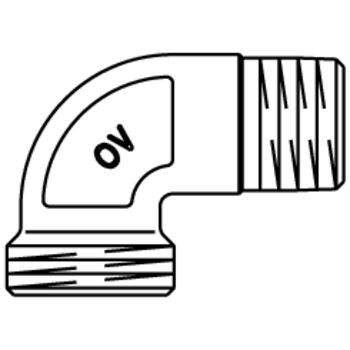

Чертежи
  Размер на файла
62,74 KB
  Размер
1021 px x 729 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Download
Klassifizierung
ETIM 7.0 EC003024
Fitting with 2 connections
Property Value
Model Other
Shape Bend
Connection 1 Outer thread cylindrical BSPP-G (ISO 228-1)
Connection 2 Outer thread conical BSPT-R (ISO 7-1)
Bend angle 90 °
Surface protection connection 1 Untreated
Surface treatment connection 1 Untreated
Surface protection connection 2 Untreated
Surface treatment connection 2 Untreated
Capped
With gaskets
Nominal inner diameter of connection 2 1/2 inch (15)
Eccentric
Gastec QA
KIWA certified
With drain
With de-aerator
Working length connection 1 8 mm
Working length connection 2 13.2 mm
FM quality mark
VdS quality mark
UL quality mark
ULC quality mark
LPCB quality mark
Reducing
Nominal inner diameter connection 1 3/4 inch (20)
Material connection 1 Bronze
Material connection 2 Bronze
Material quality connection 1 CuSn5Zn5Pb2
Material quality connection 2 CuSn5Zn5Pb2
