Кръстовиден свързващ елемент "Cofit S"  ПРОГРАМАТА Е ИЗКЛЮЧЕНА
G 1¼ x G 1 x G ¾ x G ¾, месинг


OVENTROP-Кръстовиден свързващ елемент "Cofit S" G 1¼ x G 1 x G ¾ x G ¾, месинг

Материал: Месинг

Прод. номер: 1505567
EAN: 4026755178333
Производител: Oventrop GmbH & Co. KG
Възможни са технически промени.
Изтегляне на GAEB Изтегляне на спецификации
Размери на продукта
Дължина Широчина Височина Тегло
69 mm 68 mm 68 mm 0,34 kg
Опаковки
Вид Количество Дължина Широчина Височина Тегло
Пакет 1 69 mm 68 mm 68 mm 0,34 kg
Пакет 10 180 mm 175 mm 150 mm 3,47 kg

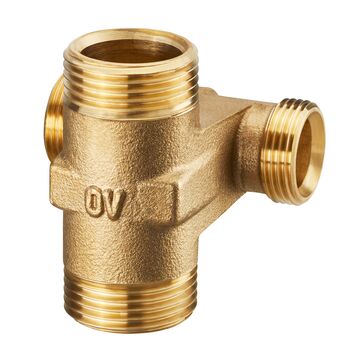

Изображения на продукти
  Размер на файла
419,77 KB
  Размер
1941 px x 2013 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Download
  Размер на файла
163,3 KB
  Размер
2279 px x 2279 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Download
Чертежи
  Размер на файла
10,82 KB
  Размер
237 px x 237 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Download
Klassifizierung
ETIM 7.0 EC003026
Fitting with 4 connections
Особеност Стойност
Model Cross piece 90°
Surface protection Untreated
Connection 1 Outer thread cylindrical BSPP-G (ISO 228-1)
Connection 2 Outer thread cylindrical BSPP-G (ISO 228-1)
Material quality Other
Material Brass
Capped
With gaskets
Nominal inner diameter of connection 2 1 inch (25)
Nominal inner diameter of connection 3 3/4 inch (20)
Nominal inner diameter connection 4 3/4 inch (20)
Connection 3 Outer thread cylindrical BSPP-G (ISO 228-1)
Connection 4 Outer thread cylindrical BSPP-G (ISO 228-1)
Gastec QA
KIWA certified
Outer pipe diameter connection 1 43 mm
Outer pipe diameter connection 2 43 mm
Outer pipe diameter connection 3 27.5 mm
Outer pipe diameter connection 4 27.5 mm
Working length connection 1 9 mm
Working length connection 2 9 mm
Working length connection 3 8 mm
Working length connection 4 8 mm
FM quality mark
VdS quality mark
UL quality mark
ULC quality mark
LPCB quality mark
Reducing
Nominal inner diameter connection 1 1 1/4 inch (32)
Surface treatment Untreated
