Прес-връзка с външна резба "Cofit P"  СПРЯН ОТ ПРОИЗВОДСТВО
16 x 2,0 mm x R ½, бронз/неръждаема стомана, никелиран

Моля, изчакайте!
Моля, изчакайте!

OVENTROP-Прес-връзка с външна резба "Cofit P" 16 x 2,0 mm x R ½, бронз/неръждаема стомана, никелиран

Материал: Бронз/ неръждаема стомана
Повърхност: никелирани

Връзка - резба: R ½

Прод. номер: 1512063
EAN: 4026755181937
Производител: Oventrop GmbH & Co. KG
Възможни са технически промени.
Изтегляне на GAEB Изтегляне на спецификации
Размери на продукта
Дължина Широчина Височина Тегло
58 mm 25 mm 22 mm 0,08 kg
Опаковки
Вид Количество Дължина Широчина Височина Тегло
Торбичка 1 58 mm 25 mm 22 mm 0,08 kg
Пакет 10 200 mm 125 mm 75 mm 0,85 kg

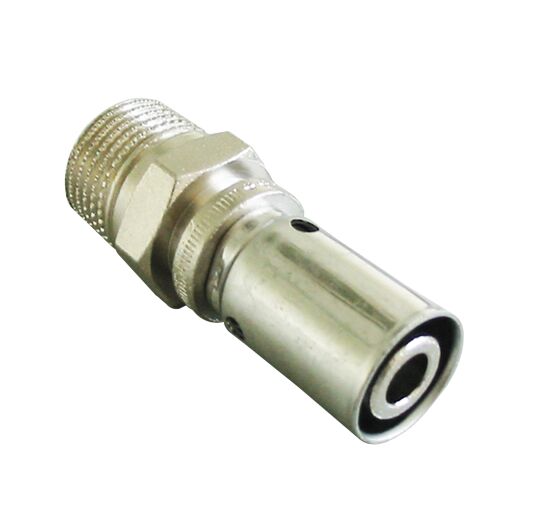

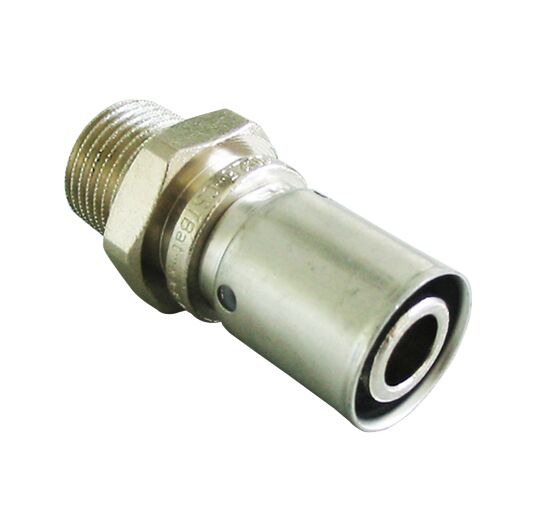

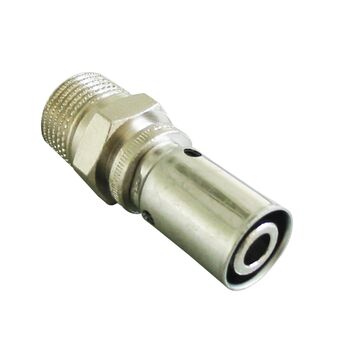

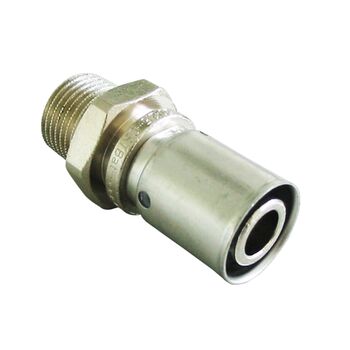

Изображения на продукти
  Размер на файла
16,76 KB
  Размер
554 px x 522 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
  Размер на файла
18,14 KB
  Размер
550 px x 519 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
Чертежи
  Размер на файла
5,79 KB
  Размер
255 px x 115 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
Ръководство за монтаж
  Име Размер на файла
L_151200080.pdf 247,35 KB
Класификация
ETIM 7.0 EC003024
Fitting with 2 connections
Особеност Стойност
Model Other
Shape Straight
Connection 1 Press sleeve
Connection 2 Outer thread conical BSPT-R (ISO 7-1)
Length 0.058 mm
Bend angle 0 °
Surface protection connection 1 Nickel-plated
Surface treatment connection 1 Untreated
Surface protection connection 2 Nickel-plated
Surface treatment connection 2 Untreated
Max. medium temperature (continuous) 95 °C
Capped
With gaskets
Nominal inner diameter of connection 2 1/2 inch (15)
Eccentric
Gastec QA
KIWA certified
With drain
With de-aerator
Outer pipe diameter connection 1 16 mm
Length of connection 1 28.5 mm
Length of connection 2 15.5 mm
Working length connection 1 23.5 mm
Working length connection 2 12.5 mm
Wall thickness, connection 1 2 mm
FM quality mark
VdS quality mark
UL quality mark
ULC quality mark
LPCB quality mark
Seal material Ethylene-propylene diene monomer rubber (EPDM)
Reducing
Max. operating pressure at 20 °C 10 bar
System-specific
Contour code Other
Material connection 1 Bronze
Material connection 2 Bronze
Material quality connection 1 CuSn5Zn5Pb2
Material quality connection 2 CuSn5Zn5Pb2
