Прес-връзка с холендрова гайка "Cofit P"  СПРЯН ОТ ПРОИЗВОДСТВО
20 x 2,5 mm x хол.г. G ¾, бронз, никелир.

Моля, изчакайте!
Моля, изчакайте!

OVENTROP-Прес-връзка с холендрова гайка "Cofit P" 20 x 2,5 mm x хол.г. G ¾, бронз, никелир.

Материал: Бронз
Повърхност: никелирани

Връзка - резба: G ¾ хол.г.

Прод. номер: 1512165
EAN: 4026755188295
Производител: Oventrop GmbH & Co. KG
Възможни са технически промени.
Изтегляне на GAEB Изтегляне на спецификации
Размери на продукта
Дължина Широчина Височина Тегло
52,5 mm 33 mm 33 mm 0,11 kg
Опаковки
Вид Количество Дължина Широчина Височина Тегло
Торбичка 1 52,5 mm 33 mm 33 mm 0,11 kg
Пакет 10 200 mm 125 mm 75 mm 1,19 kg
Изображения на продукти
  Размер на файла
17,19 KB
  Размер
555 px x 478 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
  Размер на файла
18,42 KB
  Размер
557 px x 510 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне

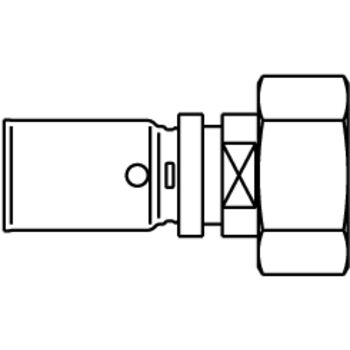

Чертежи
  Размер на файла
4,9 KB
  Размер
245 px x 145 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
Ръководство за монтаж
  Име Размер на файла
L_151200080.pdf 247,35 KB
Класификация
ETIM 7.0 EC003024
Fitting with 2 connections
Особеност Стойност
Model Other
Shape Straight
Connection 1 Press sleeve
Connection 2 Inner thread cylindrical BSPP-G (ISO 228-1)
Length 0.052 mm
Bend angle 0 °
Surface protection connection 1 Nickel-plated
Surface treatment connection 1 Untreated
Surface protection connection 2 Nickel-plated
Surface treatment connection 2 Untreated
Max. medium temperature (continuous) 95 °C
Capped
With gaskets
Nominal inner diameter of connection 2 3/4 inch (20)
Eccentric
Gastec QA
KIWA certified
With drain
With de-aerator
Outer pipe diameter connection 1 20 mm
Length of connection 1 28.5 mm
Working length connection 1 23.5 mm
Wall thickness, connection 1 2.5 mm
FM quality mark
VdS quality mark
UL quality mark
ULC quality mark
LPCB quality mark
Seal material Ethylene-propylene diene monomer rubber (EPDM)
Reducing
Max. operating pressure at 20 °C 10 bar
System-specific
Contour code Other
Material connection 1 Bronze
Material connection 2 Bronze
Material quality connection 1 CuSn5Zn5Pb2
Material quality connection 2 CuSn5Zn5Pb2
