Стенен адаптор прес-връзка  ПРОГРАМАТА Е ИЗКЛЮЧЕНА
ъглов модел, 20 x 20 mm x Rp ½

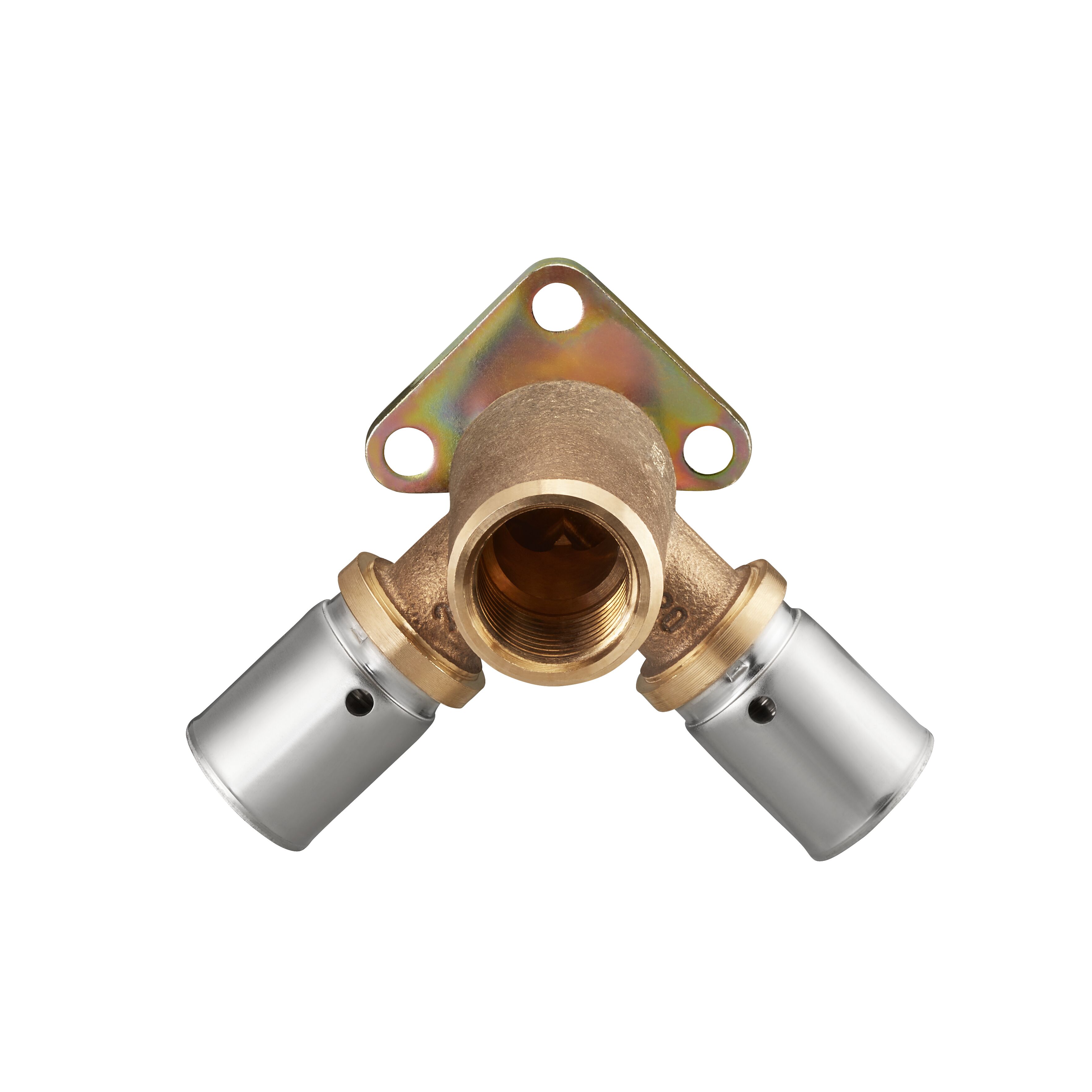

OVENTROP-Стенен адаптор прес-връзка ъглов модел, 20 x 20 mm x Rp ½

Връзка - резба: Rp ½

Прод. номер: 1517145
EAN: 4026755188493
Производител: Oventrop GmbH & Co. KG
Възможни са технически промени.
Изтегляне на GAEB Изтегляне на спецификации
Размери на продукта
Дължина Широчина Височина Тегло
79 mm 79 mm 62 mm 0,31 kg
Опаковки
Вид Количество Дължина Широчина Височина Тегло
Торбичка 1 85 mm 85 mm 65 mm 0,31 kg
Пакет 10 180 mm 175 mm 150 mm 3,21 kg
Изображения на продукти
  Размер на файла
361,71 KB
  Размер
3530 px x 3530 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
  Размер на файла
381,9 KB
  Размер
2046 px x 2174 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
  Размер на файла
108,16 KB
  Размер
1391 px x 1319 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
Чертежи
  Размер на файла
21,02 KB
  Размер
400 px x 315 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
Ръководство за монтаж
  Име Големина на файла
L_151200080.pdf 247,35 KB
Класификация
ETIM 7.0 EC003099
Wall plate
Особеност Стойност
Shape Continuous right-angled
Surface protection Untreated
Connection Press sleeve
Material quality Other
Thread size tap connection 1/2 inch
Gastec QA
KIWA certified
Length of connection 1 58 mm
Length of connection 2 40 mm
Working length connection 1 23.5 mm
Working length connection 2 15 mm
Outer pipe diameter connection 20 mm
Length from wall plate 57 mm
Housing material Bronze
System-specific
Contour code Other
