Опорен елемент със стенен адаптор "Cofit PD"  ПРОГРАМАТА Е ИЗКЛЮЧЕНА
колянов, дълъг модел, 20 x 2,5 mm x Rp ½, 153 mm

Моля, изчакайте!

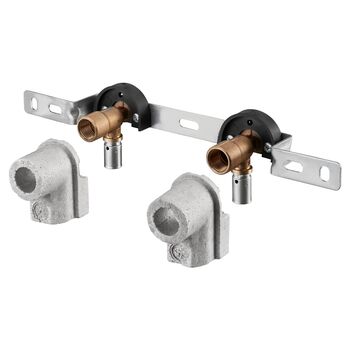

OVENTROP-Опорен елемент със стенен адаптор "Cofit PD" колянов, дълъг модел, 20 x 2,5 mm x Rp ½, 153 mm

Връзка - резба: Rp ½

Прод. номер: 1538197
EAN: 4026755354850
Производител: Oventrop GmbH & Co. KG
Възможни са технически промени.
Изтегляне на GAEB Изтегляне на спецификации
Размери на продукта
Дължина Широчина Височина Тегло
370 mm 85 mm 70 mm 0,6 kg
Опаковки
Вид Количество Дължина Широчина Височина Тегло
Пакет 1 370 mm 85 mm 70 mm 0,6 kg
Пакет 5 385 mm 250 mm 185 mm 3,33 kg
Изображения на продукти
  Размер на файла
486,87 KB
  Размер
3862 px x 2230 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
Чертежи
  Размер на файла
9,33 KB
  Размер
595 px x 109 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
Ръководство за монтаж
  Име Големина на файла
L_151200080.pdf 247,35 KB
Класификация
ETIM 7.0 EC010162
Wall plate on bracket
Особеност Стойност
Model Double bridge
Surface protection Untreated
Connection Press sleeve
Material quality Other
Thread size tap connection 1/2 inch
Gastec QA
KIWA certified
Length of connection 1 51 mm
Length of connection 2 51 mm
Working length connection 1 23.5 mm
Working length connection 2 23.5 mm
Distance centre-to-centre 153 mm
Outer pipe diameter connection 20 mm
Length from wall plate 63 mm
Housing material Bronze
System-specific
Contour code Other
