Свързващ сферичен кран "Optigas"  СПРЯН ОТ ПРОИЗВОДСТВО
ъглов модел по DIN 3435, DN 20, ¾"

Моля, изчакайте!
Моля, изчакайте!

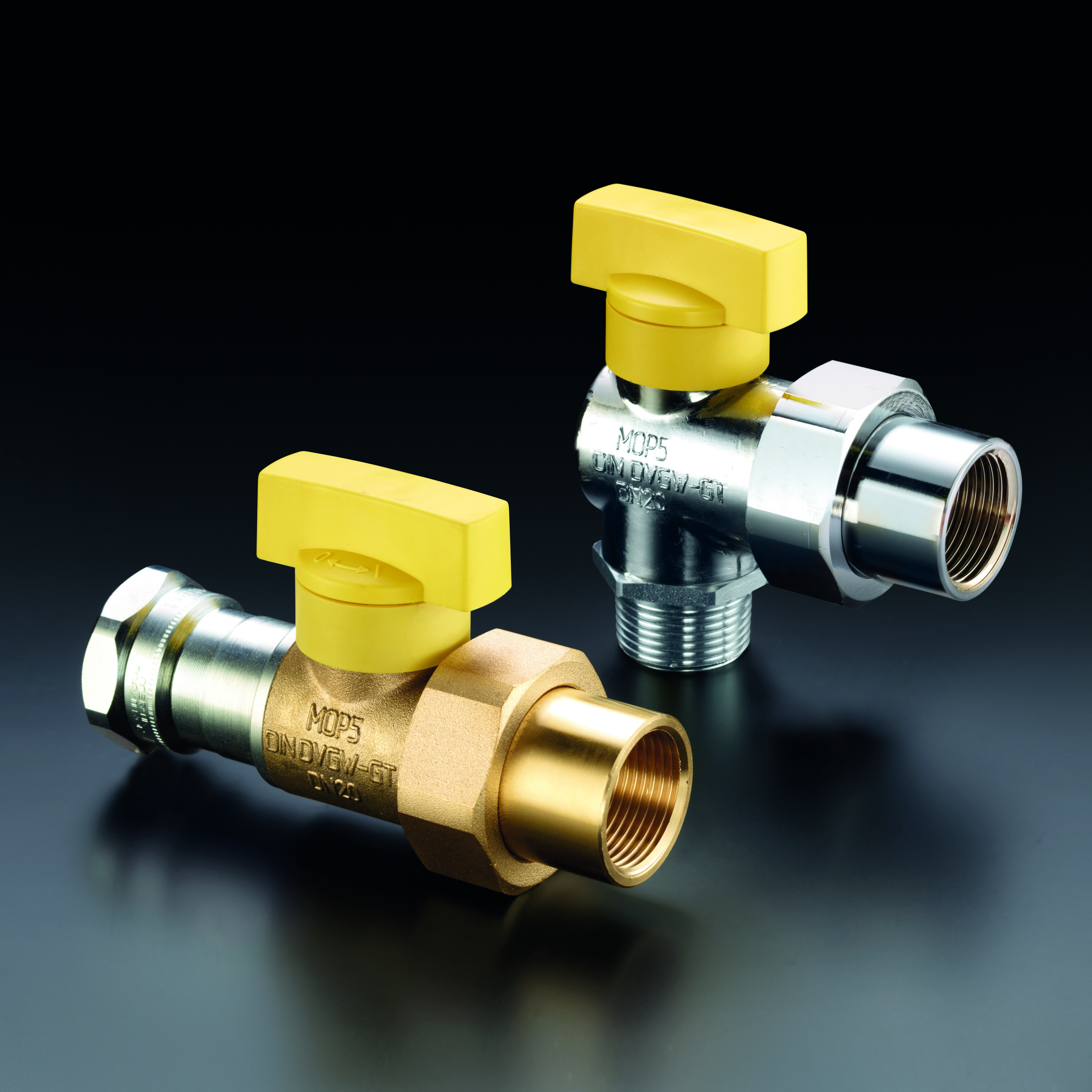

OVENTROP-Свързващ сферичен кран "Optigas" ъглов модел по DIN 3435, DN 20, ¾"

Материал: Месинг
Повърхност: хромиран

Номинален размер: DN 20

Прод. номер: 3014953
EAN: 4026755274967
Производител: Oventrop GmbH & Co. KG
Възможни са технически промени.
Изтегляне на GAEB Изтегляне на спецификации
Размери на продукта
Дължина Широчина Височина Тегло
89 mm 44,6 mm 90,5 mm 0,5 kg
Опаковки
Вид Количество Дължина Широчина Височина Тегло
Торбичка 1 89 mm 44,6 mm 90,5 mm 0,5 kg
Пакет 10 175 mm 175 mm 148 mm 5,15 kg
Изображения на продукти
  Размер на файла
488,7 KB
  Размер
3709 px x 3709 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
  Размер на файла
550,96 KB
  Размер
3436 px x 3420 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
  Размер на файла
2,75 MB
  Размер
5001 px x 5001 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
Чертежи
  Размер на файла
14,72 KB
  Размер
399 px x 429 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
Класификация
ETIM 7.0 EC011015
Gas valve
Особеност Стойност
Surface protection Chromium-plated
Connection 1 Outer thread conical BSPT-R (ISO 7-1)
Connection 2 Inner thread conical BSPT-Rc (ISO 7-1)
Operation Lever handle
With interlocking
Right-angled model
Nominal inner diameter of connection 2 3/4 inch (20)
Handle/hand wheel height 51 mm
Length of handle/diameter of hand wheel 45 mm
Sealing unit
With connection 1 coupling
With connection 2 coupling
DVGW quality mark
Housing material Brass
Nominal inner diameter connection 1 3/4 inch (20)
EN 331 mark
