Ъглов сферичен кран за еднотръбен разходомер за газ  СПРЯН ОТ ПРОИЗВОДСТВО
DN 25, с контролен отвор, вътр.р. Rp 1


OVENTROP-Месингов сферичен кран "Optigas" за еднотръбен разходомер за газ

Модел HTB, висока термоустойчивост 650°C/30 мин./ 1 bar. Може да се пломбира в затворена позиция и да се заключи чрез ръчен катинар, защитен от изпускане разпределителен вал с двойно О-ринг уплътнение, твърдохромирана сфера.

За газови инсталации съгласно DVGW-TRGI, които работят с газове съгласно работен лист G 260/I на DVGW, с изключение на втечнен газ в течна фаза. Дебит >10m³/h съгласно DIN 3537

MOP 5 (5 bar съгласно EN 331)
Температурен диапазон -20°C до +60°C; с разрешително по DVGW. С холендер от месинг, конично уплътняващ, с допълнителен О-ринг.

Вход: външна резба R 1 съгласно DIN 2999
Разходомер за газ: външна резба G 2 съгласно ISO 228
Изход: Вътрешна резба Rp 1 съгласно DIN 2999

макс. работно налягане: 1 bar

Прод. номер: 3017852
EAN: 4026755154856
Производител: Oventrop GmbH & Co. KG
Възможни са технически промени.
Изтегляне на GAEB Изтегляне на спецификации
Размери на продукта
Дължина Широчина Височина Тегло
140 mm 116 mm 93 mm 1,45 kg
Опаковки
Вид Количество Дължина Широчина Височина Тегло
Пакет 1 150 mm 125 mm 95 mm 1,49 kg
Пакет 10 320 mm 300 mm 255 mm 15,38 kg
Европалет 360 1200 mm 800 mm 1100 mm 541,92 kg
Изображения на продукти
  Размер на файла
327,88 KB
  Размер
2615 px x 2416 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
  Размер на файла
378,78 KB
  Размер
2615 px x 2416 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне

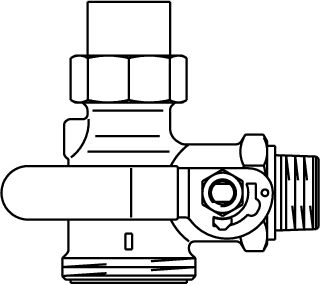

Чертежи
  Размер на файла
12,79 KB
  Размер
320 px x 285 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
Класификация
ETIM 7.0 EC011015
Gas valve
Особеност Стойност
Surface protection Untreated
Connection 1 Outer thread conical BSPT-R (ISO 7-1)
Connection 2 Outer thread conical BSPT-R (ISO 7-1)
Operation Lever handle
With interlocking
Right-angled model
Nominal inner diameter of connection 2 1 inch (25)
Handle/hand wheel height 25 mm
Sealing unit
With connection 1 coupling
With connection 2 coupling
DVGW quality mark
Housing material Brass
Nominal inner diameter connection 1 1 inch (25)
EN 331 mark
