Пълнопроходен вентил "Aquastrom F" с външна/външна резба
DN 32, G 1½ x G 1½, с източване, бронз

Моля, изчакайте!

OVENTROP-Пълнопроходен вентил "Aquastrom F"

за инсталация за питейна вода. У-образен модел от бронз с пластмасова ръкохватка. Всички функционални елементи са от страната на ръкохватката. Уплътнението на шпиндела няма нужда от обслужване, благодарение на двойния О-ринг.

Със сертификат DVGW.
Със сертификат KIWA (PN 10).
Със сертификат SVGW.
Звукоизолация съгласно DIN EN ISO 3822: Арматурна група I.

Може да се преоборудва до KFR-вентил чрез смяна на горната част. С повдигащ се шпиндел.

С източване.

Външна резба от двете страни по DIN ISO 228

Материал: Бронз

Номинален размер: DN 32

макс. работно налягане: 16 bar
макс.работна температура: 120 °C

Прод. номер: 4202210
EAN: 4026755156164
Производител: Oventrop GmbH & Co. KG
Възможни са технически промени.
Изтегляне на GAEB Изтегляне на спецификации
Размери на продукта
Дължина Широчина Височина Тегло
175 mm 79 mm 148 mm 1,55 kg
Опаковки
Вид Количество Дължина Широчина Височина Тегло
Пакет 1 175 mm 79 mm 148 mm 1,55 kg
Пакет 5 260 mm 260 mm 175 mm 8,01 kg

Указание за CAD Viewer

За да отворите CAD-Viewer и да изтеглите CAD-данни, моля изтеглете и инсталирайте CAD-приложението.

Изтегляне на приложение Setup CAD
Отваряне на CAD-Viewer
Изтегляне на CAD-формати
Формат Размер Изтегляне
DXF 183,72 KB  Изтегляне
DWG 42,66 KB  Изтегляне
RFA 520 KB  Изтегляне
STEP 187,21 KB  Изтегляне
DWG 3D 168,91 KB  Изтегляне
DXF 3D 936,14 KB  Изтегляне
OBJ / MTL 74,1 KB  Изтегляне
Изображения на продукти
  Размер на файла
93,71 KB
  Размер
558 px x 483 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
  Размер на файла
120,09 KB
  Размер
767 px x 678 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
  Размер на файла
143,97 KB
  Размер
767 px x 678 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне

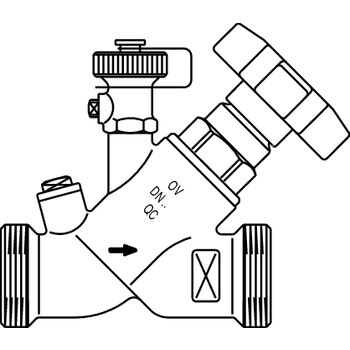

Чертежи
  Размер на файла
24,91 KB
  Размер
418 px x 364 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
DWG (3D) файл
  Име Размер на файла
CAD 4202210_Oventrop_GmbH___Co__KG_Aquastrom_F_KFR__DN_32__IG__m_E_3D.dwg 168,91 KB
DXF (3D) файл
  Име Размер на файла
CAD 4202210_Oventrop_GmbH___Co__KG_Aquastrom_F_KFR__DN_32__IG__m_E_3D.dxf 936,14 KB
Класификация
ETIM 7.0 EC010058
Shut down valve (tap water)
Особеност Стойност
Surface protection Untreated
Max. medium temperature (continuous) 120 °C
KIWA certified
With drain
Handle/hand wheel height 124 mm
Length of handle/diameter of hand wheel 80 mm
Spindle angle 45 °
Operation using hand wheel
With connection 1 coupling
With connection 2 coupling
Housing material Bronze
With drain possibility (connection)
