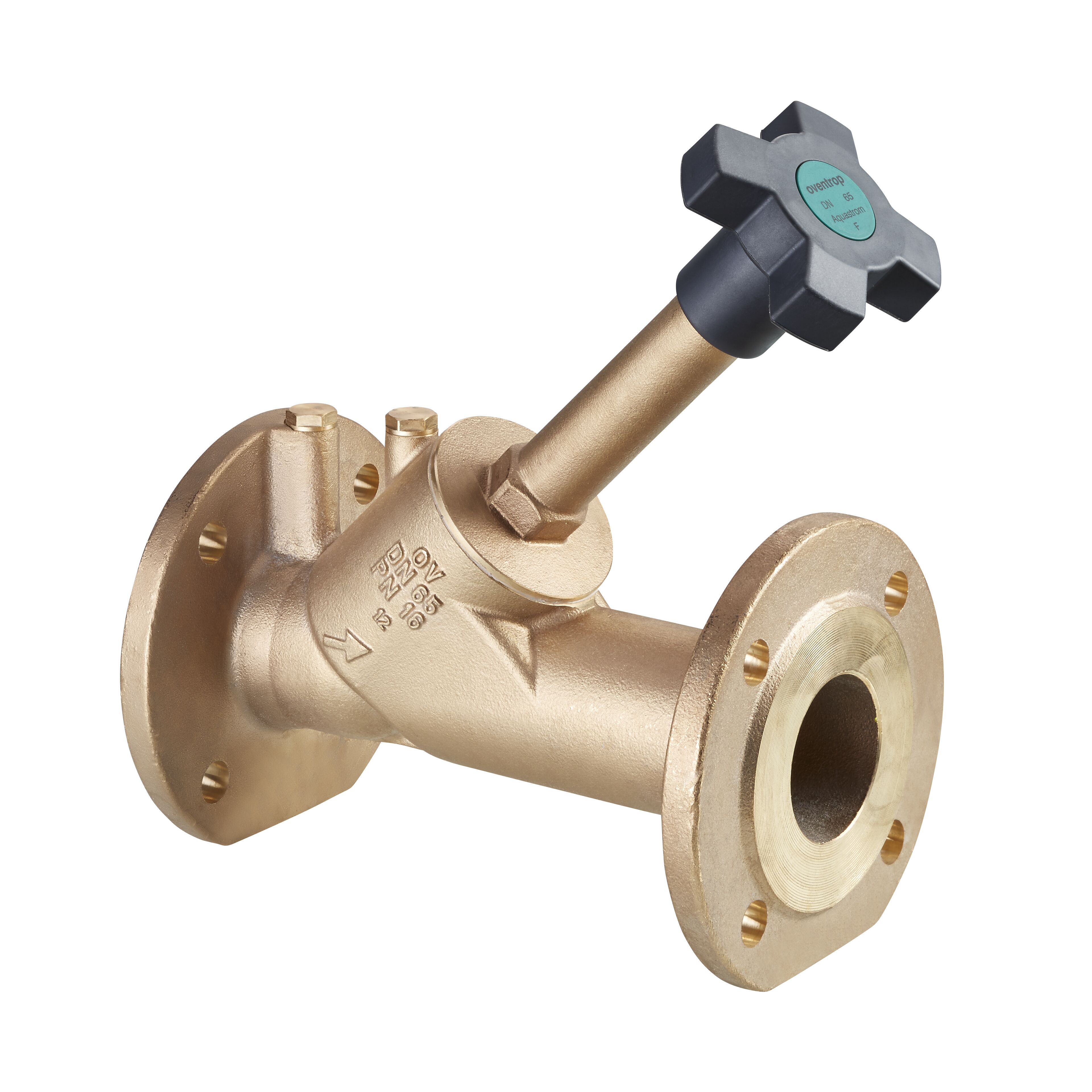

Пълнопроходен вентил "Aquastrom F" с фланец от двете страни
DN 80, с тапи G ⅜, бронз

Моля, изчакайте!

OVENTROP-Пълнопроходен вентил "Aquastrom F"

за инсталация за питейна вода.

У-образен модел от бронз. Без мъртви зони, всички части в контакт със средата са без съдържание на месинг, глава на вентила от неръждаема стомана, неповдигащ се шпиндел, уплътнението на шпиндела не изисква поддръжка, благодарение на двойното О-ринг уплътнение от EPDM. Отвори за източване от страна на ръкохватката, позицията на вентила може да се види дори и в изолирано състояние чрез интегрирания в ръкохватката индикатор на височината на повдигане.

Със сертификат DVGW.
Със сертификат SVGW.

С объл фланец от двете страни съгласно DIN EN 1092, допълнително уплътнен за повишаване на стабилността, с отвори за източване G ⅜ пред и зад гнездото на вентила, затворени с тапи.

Материал: Бронз

Номинален размер: DN 80

макс. работно налягане: 16 bar
макс.работна температура: 120 °C

Прод. номер: 4204452
EAN: 4026755332827
Производител: Oventrop GmbH & Co. KG
Възможни са технически промени.
Изтегляне на GAEB Изтегляне на спецификации
Размери на продукта
Дължина Широчина Височина Тегло
350 mm 340 mm 201 mm 15,4 kg
Опаковки
Вид Количество Дължина Широчина Височина Тегло
Пакет 1 475 mm 425 mm 285 mm 16,56 kg

Указание за CAD Viewer

За да отворите CAD-Viewer и да изтеглите CAD-данни, моля изтеглете и инсталирайте CAD-приложението.

Изтегляне на приложение Setup CAD
Отваряне на CAD-Viewer
Изтегляне на CAD-формати
Формат Размер Изтегляне
DXF 216,67 KB  Изтегляне
DWG 49,5 KB  Изтегляне
RFA 520 KB  Изтегляне
STEP 199,16 KB  Изтегляне
DWG 3D 178,41 KB  Изтегляне
DXF 3D 981,46 KB  Изтегляне
OBJ / MTL 93,07 KB  Изтегляне
Изображения на продукти
  Размер на файла
852,4 KB
  Размер
3840 px x 3840 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
Чертежи
  Размер на файла
21,05 KB
  Размер
427 px x 446 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
DWG (3D) файл
  Име Размер на файла
CAD 4204452_Oventrop_GmbH___Co__KG_Aquastrom_F_KFR__DN_80__AG__m_E_3D.dwg 178,41 KB
DXF (3D) файл
  Име Размер на файла
CAD 4204452_Oventrop_GmbH___Co__KG_Aquastrom_F_KFR__DN_80__AG__m_E_3D.dxf 981,46 KB
Класификация
ETIM 7.0 EC010058
Shut down valve (tap water)
Особеност Стойност
Surface protection Untreated
Connection 1 Flange
Connection 2 Flange
Max. medium temperature (continuous) 120 °C
KIWA certified
With drain
Handle/hand wheel height 267 mm
Length of handle/diameter of hand wheel 110 mm
Spindle angle 45 °
Operation using hand wheel
With connection 1 coupling
With connection 2 coupling
Housing material Bronze
With drain possibility (connection)
