Комбиниран пълнопроходен и възвратен вентил "Aquastrom KFR" с външна резба от двете страни
DN 32, G 2 x G 2, без източване, бронз

Моля, изчакайте!

OVENTROP-Вентил "Aquastrom KFR"

Комбинация от пълнопроходен и възвратен вентил, PN 16.
За инсталация за питейна вода.

У-образен модел от бронз с пластмасова ръкохватка. Всички функционални елементи са от страната на ръкохватката. Уплътнението на шпиндела няма нужда от обслужване, благодарение на двойния О-ринг. Водач на диска от неръждаема стомана в пластмасови лагери.

Изпитан по DIN-DVGW. Звукоизолация съгласно DIN 52218: Арматурна група I.

С повдигащ се шпиндел.

Без източване. Отвори за източване пред и зад гнездото, затворени с тапи.

Външна резба от двете страни по DIN ISO 228. За свързване на дебелостенни пластмасови тръби.

Материал: Бронз

Номинален размер: DN 32

макс. работно налягане: 16 bar
макс.работна температура: 120 °C

Прод. номер: 4208366
EAN: 4026755157475
Производител: Oventrop GmbH & Co. KG
Възможни са технически промени.
Изтегляне на GAEB Изтегляне на спецификации
Размери на продукта
Дължина Широчина Височина Тегло
167 mm 79,1 mm 154 mm 1,55 kg
Опаковки
Вид Количество Дължина Широчина Височина Тегло
Пакет 1 167 mm 79,1 mm 154 mm 1,56 kg
Пакет 5 260 mm 255 mm 175 mm 7,92 kg

Указание за CAD Viewer

За да отворите CAD-Viewer и да изтеглите CAD-данни, моля изтеглете и инсталирайте CAD-приложението.

Изтегляне на приложение Setup CAD
Отваряне на CAD-Viewer
Изтегляне на CAD-формати
Формат Размер Изтегляне
DXF 166,36 KB  Изтегляне
DWG 39,28 KB  Изтегляне
RFA 512 KB  Изтегляне
STEP 164,18 KB  Изтегляне
DWG 3D 163,78 KB  Изтегляне
DXF 3D 888,1 KB  Изтегляне
OBJ / MTL 69,77 KB  Изтегляне
Изображения на продукти
  Размер на файла
555,23 KB
  Размер
3840 px x 3840 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне

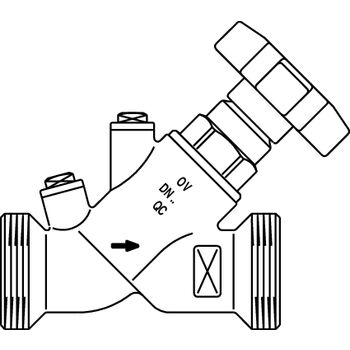

Чертежи
  Размер на файла
22,72 KB
  Размер
425 px x 375 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
Брошура
  Име Размер на файла
Разпределение и хигиена на питейна вода „Aquanova-System“ 32,1 MB
Сертификат
  Име Размер на файла
dvgw_aquastrom_fr_kfr_21.11.2023.pdf 1,19 MB
svgw_aquastrom_fr_kfr_29.02.2024.pdf 845,53 KB
DWG (3D) файл
  Име Размер на файла
CAD 4208366_Oventrop_GmbH___Co__KG_Aquastrom_F_KFR__DN_32__IG_3D.dwg 163,78 KB
DXF (3D) файл
  Име Размер на файла
CAD 4208366_Oventrop_GmbH___Co__KG_Aquastrom_F_KFR__DN_32__IG_3D.dxf 888,1 KB
Класификация
ETIM 7.0 EC010058
Shut down valve (tap water)
Особеност Стойност
Surface protection Untreated
Max. medium temperature (continuous) 120 °C
KIWA certified
With drain
Handle/hand wheel height 124 mm
Length of handle/diameter of hand wheel 80 mm
Spindle angle 45 °
Operation using hand wheel
With connection 1 coupling
With connection 2 coupling
Housing material Bronze
With drain possibility (connection)
