Плосък колектор „OKF“  СПРЯН ОТ ПРОИЗВОДСТВО
„OKF-MQ25“

Моля, изчакайте!

OVENTROP-Плосък колектор "OKF-MQ25"

Състои се от:

- силнопрозрачно соларно защитно стъкло; - лазерно заварен амуминиев абсорбер; - колектрона връзка за захващаща скоба Ø 22 mm; - алуминиева рамка с изолация

Размери:
Брутна площ: 2,61 m² (Д = 2151 mm; Ш = 1215 mm; В = 80 mm) Апертурна площ: 2,37 m²
Тегло: 44 kg

Прод. номер: 1361440
EAN: 4026755415148
Производител: Oventrop GmbH & Co. KG
Възможни са технически промени.
Изтегляне на GAEB Изтегляне на спецификации
Принадлежности
Ръкохватки за "OKF-CS22" / "OKF-MQ25", комплект = 2 броя
Прод. № 1361248
Куки за монтаж "OKF" за покрив с холандски керемиди Базов комплект = 6 куки
Прод. № 1361250
Куки за монтаж "OKF" за покрив с холандски керемиди Допълващ комплект = 2 куки
Прод. № 1361251
Куки за монтаж "OKF" за покрив с холандски керемиди Базов комплект = 6 куки, регулируема височина
Прод. № 1361252
Куки за монтаж "OKF" за покрив с холандски керемиди Допълващ комплект = 2 куки, регулируема височина
Прод. № 1361253
Куки за монтаж "OKF" за покриви с плоски керемиди Базов комплект = 6 куки
Прод. № 1361254
Куки за монтаж "OKF" за покриви с плоски керемиди Допълващ комплект = 2 куки
Прод. № 1361255
Куки за монтаж "OKF" за шиферен покрив Базов комплект = 6 куки
Прод. № 1361256
Куки за монтаж "OKF" за шиферен покрив Допълващ комплект = 2 куки
Прод. № 1361257
Куки за монтаж "OKF" за покриви с листова стомана и велетернит, базов комплект = 6 куки
Прод. № 1361258
Куки за монтаж "OKF" за покриви с листова стомана и велетернит, допълващ комплект = 2 куки
Прод. № 1361259
Монтаж върху покрив "OKF-MQ25" Базов комплект
Прод. № 1361480
Монтаж върху покрив "OKF-MQ25" Допълващ комплект
Прод. № 1361481
свободен монтаж "OKF-MQ25" Базов комплект
Прод. № 1361486
свободен монтаж "OKF-MQ25" Допълващ комплект
Прод. № 1361487
Полеви компенсатор за „OKF-MQ25“
Прод. № 1361448
Свързващ комплект за „OKF-MQ25“
Прод. № 1361488
Спомагателни елементи за монтаж за „OKF-MQ25“
Прод. № 1361489
Размери на продукта
Дължина Широчина Височина Тегло
2210 mm 1215 mm 81 mm 47,1 kg
Опаковки
Вид Количество Дължина Широчина Височина Тегло
Пакет 1 2215 mm 1243 mm 85 mm 47,9 kg
Палета за еднократна употреба 11 2220 mm 1250 mm 930 mm 556 kg

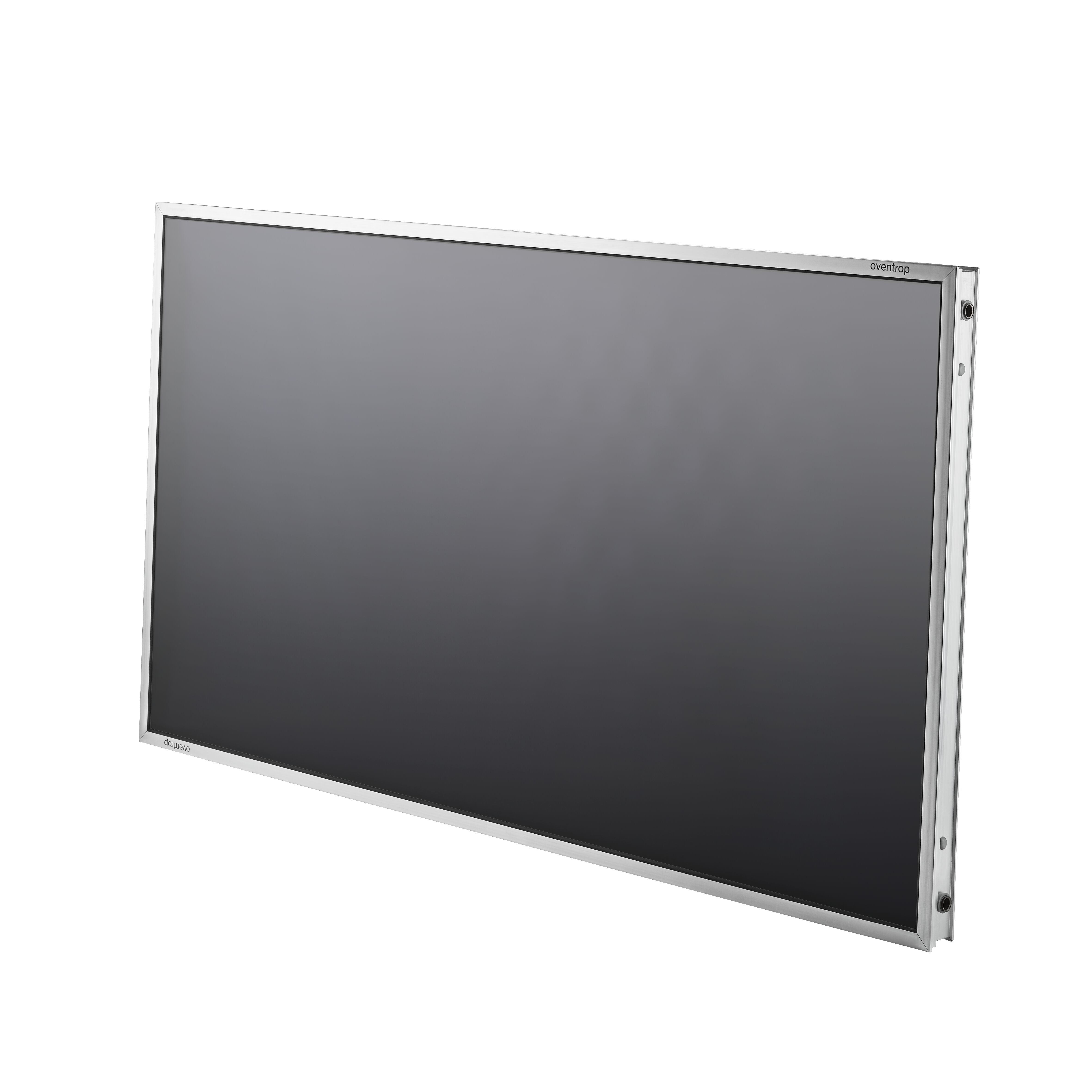

Изображения на продукти
  Размер на файла
309,7 KB
  Размер
4724 px x 4725 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне

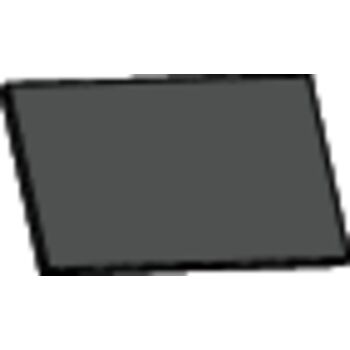

Чертежи
  Размер на файла
20,68 KB
  Размер
497 px x 598 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
  Размер на файла
894 B
  Размер
71 px x 41 px
  Свойства
  •  Ясна снимка на продукта
  •  Свободно поставен
Изтегляне
Product fiche
  Име Размер на файла
C_1361440.pdf 139,28 KB
Класификация
ETIM 7.0 EC010350
Solar collector
Особеност Стойност
Collector efficiency 64 %
1st order heat loss coefficient (a1) 3.05 W/(m².K)
2nd order heat loss coefficient (a2) 0.021 W/(m².K²)
Incidence angle modifier (IAM) 0.9
Outer pipe diameter, all connections 22 mm
Collector surface area 2.37 m²
Yield according to DST test 0.796 GJ/year
Position of collector at façade
Position of collector in pitched roof
Position of collector on pitched roof
Position of collector on flat roof
Collector set-up, portrait
Collector set-up, landscape
Length of collector 2151 mm
Width, collector 1215 mm
Height, collector 80 mm
Connections Other
Max. allowable operating pressure 10 bar
Collector principle Flat panel
Glycol-resistant
Suitable for closed system
Suitable for swimming pool water heating
Thermal tape
