Logo Oventrop GmbH & Co. KG

Check valve type SVE with automatic deaeration
DN 25, G 1½ M, G 1½ F, PN 10, brass


Art.No.: 1070308
EAN: 4026755128390
Výrobce: Oventrop GmbH & Co. KG
Subject to technical changes.

Rozměry

Rozměry výrobku

Délka Šířka Výška Hmotnost
59 mm 67 mm 54 mm 0,39 kg

Jednotky balení

Typ Množství Délka Šířka Výška Hmotnost
Lepenková krabice 1 95 mm 90 mm 95 mm 0,42 kg
Lepenková krabice 10 385 mm 295 mm 170 mm 4,65 kg

Obrázky

Product images

  Velikost souboru
493,53 KB
  Velikost obrázku
1934 px x 2078 px
  Charakteristika
  •  Unikátní obrázek výrobku
  •  Samostatný
Download

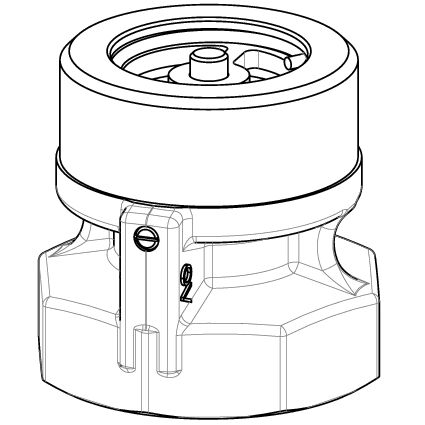

Drawings

  Velikost souboru
28,63 KB
  Velikost obrázku
595 px x 505 px
  Charakteristika
  •  Unikátní obrázek výrobku
  •  Samostatný
Download

Dokumentace

Datový list

  Jméno Velikost souboru
Uzavírací ventily PN 10 107,29 KB

ETIM

Klassifizierung
ETIM 7.0 EC011469
Check valve
Property Value
Model Straight
Height 53 mm
Surface protection Untreated
Material quality Other
Sealing Other
Article compression class PN 10
Max. medium temperature (continuous) 120 °C
KIWA certified
Permitted by NCP
Flange compression class PN 10
Valve shape Other
With lock spring
FM quality mark
VdS quality mark
UL quality mark
ULC quality mark
LPCB quality mark
Housing material Brass
Connections Other
Nominal inner diameter DN 6
