Roof hooks "OKP" for pan tiled roofs


Roof hooks made of stainless steel "OKP"

for pan tiled roofs, for high snow load stressing, basic set = 4 roof hooks

Roof hooks to be screwed to the side rails. Roof hook reinforced against torsion with high resilience. The side rails of the vacuum tube collector can be easily screwed to the roof hooks from the side.

The maximum permissible span of the roof hooks depends on the snow and wind load stressing zone and is related to each individual collector. Calculations according to DIN 1055- 4 and DIN 1055 - 5. Please contact Oventrop for information on higher capacities. A suitable fixing base which can absorb the emerging forces (weight, wind and snow load stressing) is paramount for correct usage.
No longer produced
Art.No.: 1361262
EAN: 4026755350753
Výrobce: Oventrop GmbH & Co. KG
Subject to technical changes.

Rozměry

Rozměry výrobku

Délka Šířka Výška Hmotnost
250 mm 215 mm 175 mm 5,02 kg

Jednotky balení

Typ Množství Délka Šířka Výška Hmotnost
Lepenková krabice 1 250 mm 215 mm 175 mm 5,37 kg

Obrázky

Product images

  Velikost souboru
298,49 KB
  Velikost obrázku
2560 px x 2832 px
  Charakteristika
  •  Unikátní obrázek výrobku
  •  Samostatný
Download
  Velikost souboru
320,68 KB
  Velikost obrázku
3340 px x 2039 px
  Charakteristika
  •  Unikátní obrázek výrobku
  •  Samostatný
Download

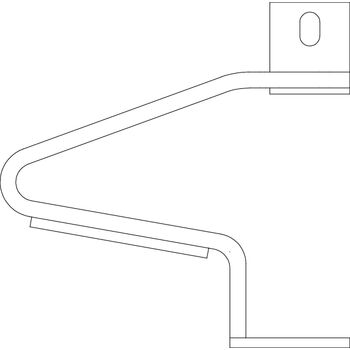

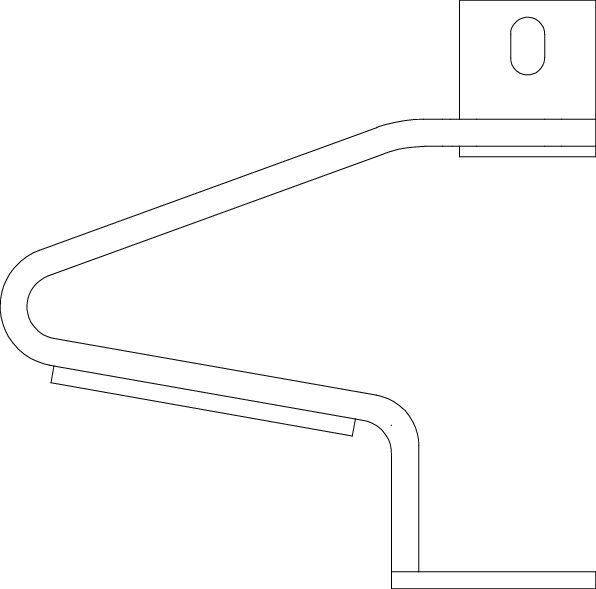

Drawings

  Velikost souboru
26,63 KB
  Velikost obrázku
596 px x 589 px
  Charakteristika
  •  Unikátní obrázek výrobku
  •  Samostatný
Download

ETIM

Klassifizierung
ETIM 7.0 EC001751
Photovoltaics roof-/facade fastener
Property Value
With mounting plate
Adjustable
Material Stainless steel
Roofing material Pan
Bracing Screwing
Orientation Horizontal/vertical
Hook width 40 mm
Material thickness hook 8 mm
Suitable for pitched roof mounting
Roof perforation necessary
Width mounting plate 150 mm
Length of mounting plate 60 mm
