Logo Oventrop GmbH & Co. KG

Nipple "Cofit S"


No longer produced
Art.No.: 1503161
EAN: 4026755135213
Výrobce: Oventrop GmbH & Co. KG
Subject to technical changes.

Rozměry

Rozměry výrobku

Délka Šířka Výška Hmotnost
33 mm 29 mm 27 mm 0,07 kg

Jednotky balení

Typ Množství Délka Šířka Výška Hmotnost
Lepenková krabice 1 33 mm 29 mm 27 mm 0,07 kg
Lepenková krabice 25 130 mm 105 mm 65 mm 1,9 kg

Obrázky

Product images

  Velikost souboru
179,12 KB
  Velikost obrázku
3301 px x 3301 px
  Charakteristika
  •  Unikátní obrázek výrobku
  •  Samostatný
Download

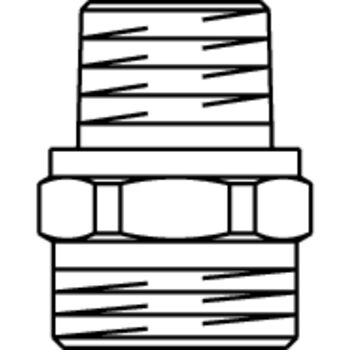

Drawings

  Velikost souboru
6,63 KB
  Velikost obrázku
155 px x 185 px
  Charakteristika
  •  Unikátní obrázek výrobku
  •  Samostatný
Download

ETIM

Klassifizierung
ETIM 7.0 EC003024
Fitting with 2 connections
Property Value
Model Other
Shape Straight
Connection 1 Outer thread conical BSPT-R (ISO 7-1)
Connection 2 Outer thread cylindrical BSPP-G (ISO 228-1)
Length 0.033 mm
Bend angle 0 °
Surface protection connection 1 Nickel-plated
Surface treatment connection 1 Untreated
Surface protection connection 2 Nickel-plated
Surface treatment connection 2 Untreated
Capped
Bend radius 0 mm
With gaskets
Nominal inner diameter of connection 2 3/4 inch (20)
Eccentric
Gastec QA
KIWA certified
With drain
With de-aerator
FM quality mark
VdS quality mark
UL quality mark
ULC quality mark
LPCB quality mark
Reducing
Nominal inner diameter connection 1 3/8 inch (10)
Material connection 1 Bronze
Material connection 2 Bronze
Material quality connection 1 CuSn5Zn5Pb2
Material quality connection 2 CuSn5Zn5Pb2
