Skříň pod omítku pro Regudis W
dlouhé provedení, pro rozdělovače topných okruhů až pro 10 okruhů


Skříň pod omítku pro Regudis W, dlouhé provedení, pro rozdělovače topných okruhů až pro 10 okruhů.

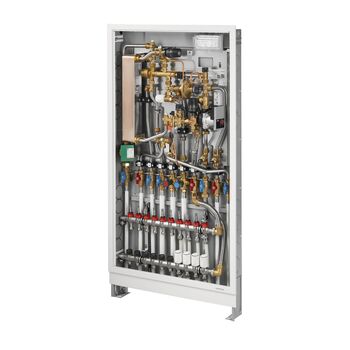

Dlouhá podomítková skříň s montážními lištami pro přímou instalaci a ochranu bytové stanice Regudis W (kromě Regudis W-HTU/W-HTU Basic s dvouplášťovým výměníkem/W-HTO/W-HTO Duo s oddělením topného okruhu systému) a rozdělovač topných okruhů Multidis SF s až 10 okruhy.

Korpus ocelový plech, pozink.
Rám, dveře s práškovým nástřikem, bílá RAL 9010, matná.
Předem určená místa zlomu pro průchod potrubí nahoře a na bočních dílech.
Drážkový zámek (ovládaný např. šroubovákem nebo mincí).
Volitelně k dispozici cylindrický zámek.

Včetně upevňovacího materiálu bytové stanice, rozdělovače topných okruhů a zásuvky.
Včetně příslušenství pro vyrovnání potenciálů.

Nastavitelná výška a hloubka.

Rozměry bez rámu (Š x V x H): 700 mm x 1440 - 1565 mm x 110 - 180 mm

Hmotnost: 23,0 kg
Art.No.: 1341175
EAN: 4026755396614
Výrobce: Oventrop GmbH & Co. KG
Subject to technical changes.

Is hood / cabinet of

Bytová stanice Regudis W-HTU Rozsah výkonu 1, 12 l/min., tepelný výměník pájený mědí
Číslo výrobku 1341030
Bytová stanice Regudis W-HTU Rozsah výkonu 2, 15 l/min., tepelný výměník pájený mědí
Číslo výrobku 1341031
Bytová stanice Regudis W-HTU Rozsah výkonu 3, 17 l/min., tepelný výměník pájený mědí
Číslo výrobku 1341032
Bytová stanice Regudis W-HTU Rozsah výkonu 1, 12 l/min., tepelný výměník pájený niklem
Číslo výrobku 1341050
Bytová stanice Regudis W-HTU Rozsah výkonu 2, 15 l/min., tepelný výměník pájený niklem
Číslo výrobku 1341051
Bytová stanice Regudis W-HTU Rozsah výkonu 3, 17 l/min., tepelný výměník pájený niklem
Číslo výrobku 1341052
Bytová stanice Regudis W-HTF s přímým otopným okruhem Rozsah výkonu 1, 12 l/min., výměník tepla pájený mědí
Číslo výrobku 1341130
Bytová stanice Regudis W-HTF s přímým otopným okruhem Rozsah výkonu 2, 15 l/min., výměník tepla pájený mědí
Číslo výrobku 1341131
Bytová stanice Regudis W-HTF s přímým otopným okruhem Rozsah výkonu 3, 17 l/min., výměník tepla pájený mědí
Číslo výrobku 1341132
Bytová stanice Regudis W-HTF se směšovaným topným okruhem Rozsah výkonu 1, 12 l/min., výměník tepla pájený mědí
Číslo výrobku 1341140
Bytová stanice Regudis W-HTF se směšovaným topným okruhem Rozsah výkonu 2, 15 l/min., výměník tepla pájený mědí
Číslo výrobku 1341141
Bytová stanice Regudis W-HTF se směšovaným topným okruhem Rozsah výkonu 3, 17 l/min., výměník tepla pájený mědí
Číslo výrobku 1341142
Bytová stanice Regudis W-HTF s přímým otopným okruhem Rozsah výkonu 1, 12 l/min., výměník tepla pájený niklem
Číslo výrobku 1341150
Bytová stanice Regudis W-HTF s přímým otopným okruhem Rozsah výkonu 2, 15 l/min., výměník tepla pájený niklem
Číslo výrobku 1341151
Bytová stanice Regudis W-HTF s přímým otopným okruhem Rozsah výkonu 3, 17 l/min., výměník tepla pájený niklem
Číslo výrobku 1341152
Bytová stanice Regudis W-HTF se směšovaným topným okruhem Rozsah výkonu 1, 12 l/min., výměník tepla pájený niklem
Číslo výrobku 1341160
Bytová stanice Regudis W-HTF se směšovaným topným okruhem Rozsah výkonu 2, 15 l/min., výměník tepla pájený niklem
Číslo výrobku 1341161
Bytová stanice Regudis W-HTF se směšovaným topným okruhem Rozsah výkonu 3, 17 l/min., výměník tepla pájený niklem
Číslo výrobku 1341162
Bytová stanice Regudis W-HTU bez vývodu studené vody a bez mezikusu určenému pro vodoměr studené vody Rozsah výkonu 2, 15 l/min., výměník tepla pájený mědí
Číslo výrobku 1341231
Bytová stanice Regudis W-HTU bez vývodu studené vody a bez mezikusu určenému pro vodoměr studené vody Rozsah výkonu 2, 15 l/min., výměník tepla pájený niklem
Číslo výrobku 1341251
Bytová stanice Regudis W-TU Rozsah výkonu 3, 17 l/min., výměník tepla pájen mědí
Číslo výrobku 1341257
Bytová stanice Regudis W-TU Rozsah výkonu 3, 17 l/min., výměník tepla pájen niklem
Číslo výrobku 1341267
Bytová stanice Regudis W-HTU Duo s otopným okruhem oddělujícím systém Rozsah výkonu 3, 17 l/min., výměník tepla pájený mědí
Číslo výrobku 1341332
Bytová stanice Regudis W-HTF se směšovaným otopným okruhem a vysokoteplotní odbočkou Rozsah výkonu 1, 12 l/min., výměník tepla pájený mědí
Číslo výrobku 1341340
Bytová stanice Regudis W-HTF se směšovaným otopným okruhem a vysokoteplotní odbočkou Rozsah výkonu 2, 15 l/min., výměník tepla pájený mědí
Číslo výrobku 1341341
Bytová stanice Regudis W-HTF se směšovaným otopným okruhem a vysokoteplotní odbočkou Rozsah výkonu 3, 17 l/min., výměník tepla pájený mědí
Číslo výrobku 1341342
Bytová stanice Regudis W-HTF se směšovaným otopným okruhem a vysokoteplotní odbočkou Rozsah výkonu 1, 12 l/min., výměník tepla pájený niklem
Číslo výrobku 1341360
Bytová stanice Regudis W-HTF se směšovaným otopným okruhem a vysokoteplotní odbočkou Rozsah výkonu 2, 15 l/min., výměník tepla pájený niklem
Číslo výrobku 1341361
Bytová stanice Regudis W-HTF se směšovaným otopným okruhem a vysokoteplotní odbočkou Rozsah výkonu 3, 17 l/min., výměník tepla pájený niklem
Číslo výrobku 1341362
Bytová stanice Regudis W-HTF se směšovaným otopným okruhem a cirkulací Rozsah výkonu 3, 17 l/min., výměník tepla pájený mědí
Číslo výrobku 1341442
Bytová stanice Regudis W-HTF se směšovaným otopným okruhem a cirkulací Rozsah výkonu 3, 17 l/min., výměník tepla pájený niklem
Číslo výrobku 1341462
Bytová stanice Regudis W-HTF se směšovaným otopným okruhem, vysokoteplotní odbočkou a cirkulací Rozsah výkonu 3, 17 l/min., výměník tepla pájení mědí
Číslo výrobku 1341542
Bytová stanice Regudis W-HTF se směšovaným otopným okruhem, vysokoteplotní odbočkou a cirkulací Rozsah výkonu 3, 17 l/min., výměník tepla pájení niklem
Číslo výrobku 1341562
Bytová stanice Regudis W-HTF s přímým otopným okruhem a cirkulačním vedením Rozsah výkonu 3, 17 l/min., výměník tepla pájený mědí
Číslo výrobku 1341642
Bytová stanice Regudis W-HTF s přímým otopným okruhem a cirkulačním vedením Rozsah výkonu 3, 17 l/min., výměník tepla pájený niklem
Číslo výrobku 1341662

Rozměry

Rozměry výrobku

Délka Šířka Výška Hmotnost
755 mm 125 mm 1465 mm 23 kg

Jednotky balení

Typ Množství Délka Šířka Výška Hmotnost
Lepenková krabice 1 790 mm 140 mm 1480 mm 25,5 kg
Europaleta 9 1200 mm 800 mm 1650 mm 250,5 kg

Obrázky

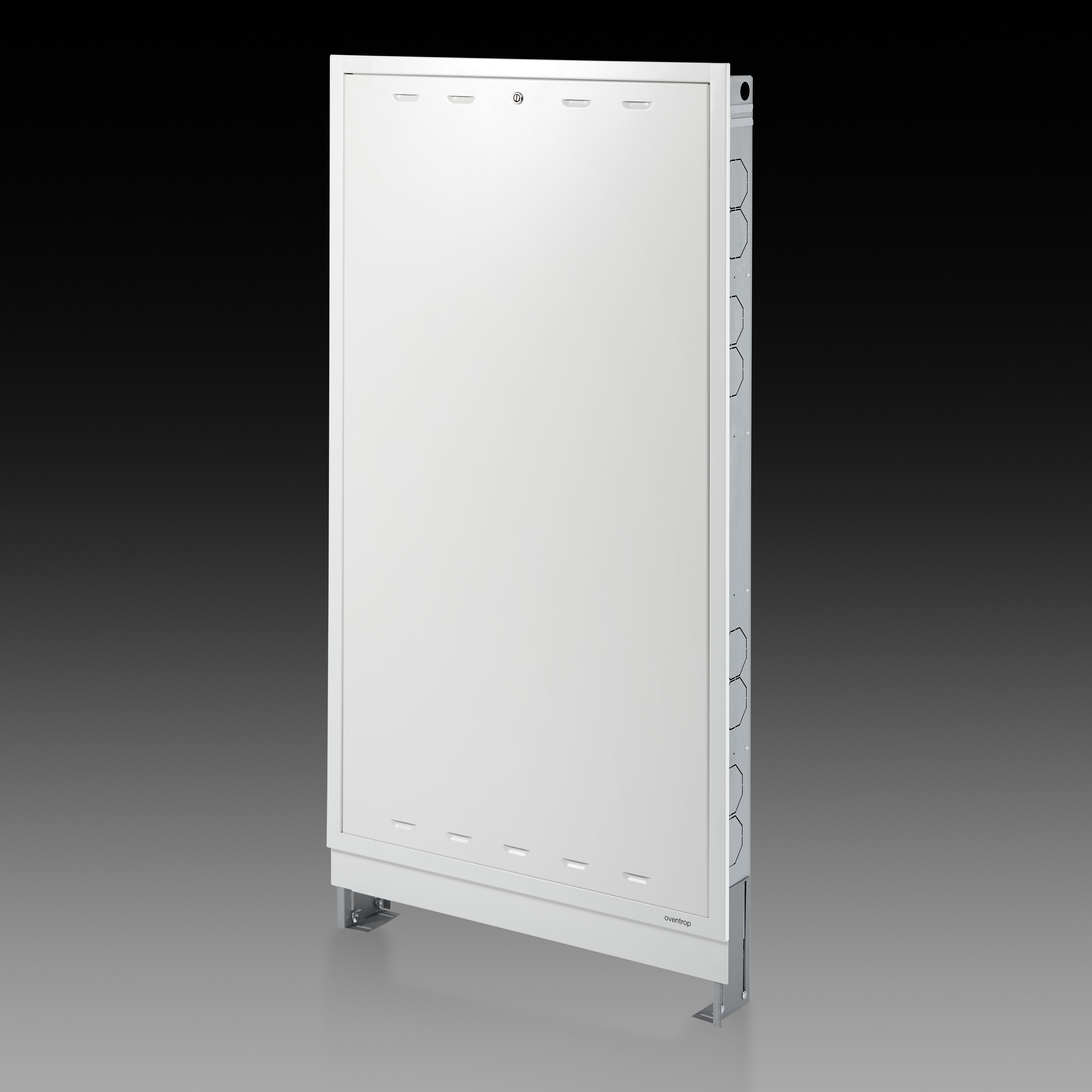

Product images

  Velikost souboru
290,96 KB
  Velikost obrázku
2805 px x 5683 px
  Charakteristika
  •  Unikátní obrázek výrobku
  •  Samostatný
Download
  Velikost souboru
355,91 KB
  Velikost obrázku
5616 px x 5616 px
  Charakteristika
  •  Unikátní obrázek výrobku
  •  Samostatný
Download
  Velikost souboru
502,53 KB
  Velikost obrázku
5616 px x 5616 px
  Charakteristika
  •  Unikátní obrázek výrobku
  •  Samostatný
Download
  Velikost souboru
1,46 MB
  Velikost obrázku
5896 px x 5896 px
  Charakteristika
  •  Unikátní obrázek výrobku
  •  Samostatný
Download
  Velikost souboru
1,61 MB
  Velikost obrázku
5896 px x 5896 px
  Charakteristika
  •  Unikátní obrázek výrobku
  •  Samostatný
Download
  Velikost souboru
1,33 MB
  Velikost obrázku
6139 px x 6139 px
  Charakteristika
  •  Unikátní obrázek výrobku
  •  Samostatný
Download

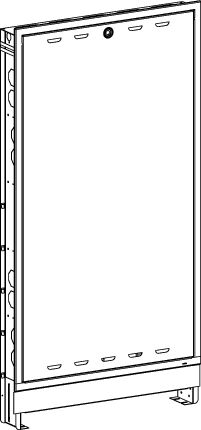

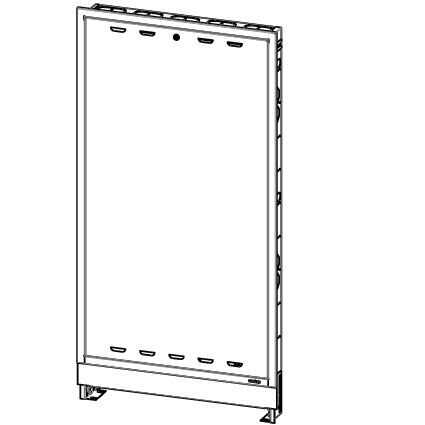

Drawings

  Velikost souboru
47,38 KB
  Velikost obrázku
598 px x 1042 px
  Charakteristika
  •  Unikátní obrázek výrobku
  •  Samostatný
Download
  Velikost souboru
9,9 KB
  Velikost obrázku
425 px x 425 px
  Charakteristika
  •  Unikátní obrázek výrobku
  •  Samostatný
Download
  Velikost souboru
9,14 KB
  Velikost obrázku
201 px x 430 px
  Charakteristika
  •  Unikátní obrázek výrobku
  •  Samostatný
Download

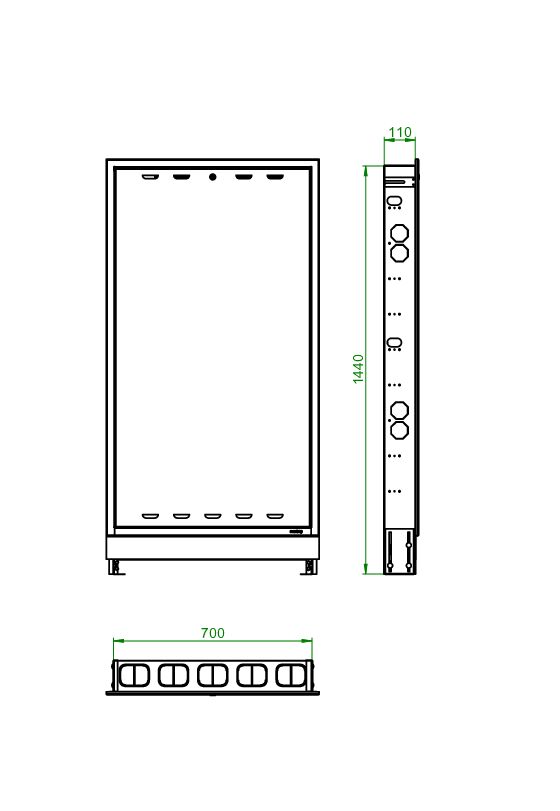

Dimensional drawings

  Velikost souboru
20,19 KB
  Velikost obrázku
560 px x 811 px
  Charakteristika
  •  Unikátní obrázek výrobku
  •  Samostatný
Download

ETIM

Klassifizierung
ETIM 7.0
Property Value
Width 700 mm
Height 1440 mm
Depth 110 mm
RAL-number 9010
Material Steel
With pre-stamping for pipes
With internal insulation
