Stanice pro nesměšovaný otopný okruh Regumat S-180 WMZ
bez čerpadla, vhodné pro umístění měřiče tepla, s kulovým ventilem čerpadla a univerzální tepelnou izolací


Pro připojení nesměšovaného topného okruhu. Stanice obsahují všechny armatury, které jsou nutné pro připojení generátoru tepla, čerpadel a potrubí. Stanice umožňují uzavření topného okruhu na straně přívodu a zpátečky. Zpětný ventil ve zpětném potrubí zabraňuje nesprávné cirkulaci. Přívod a zpátečku lze individuálně změnit na místě.

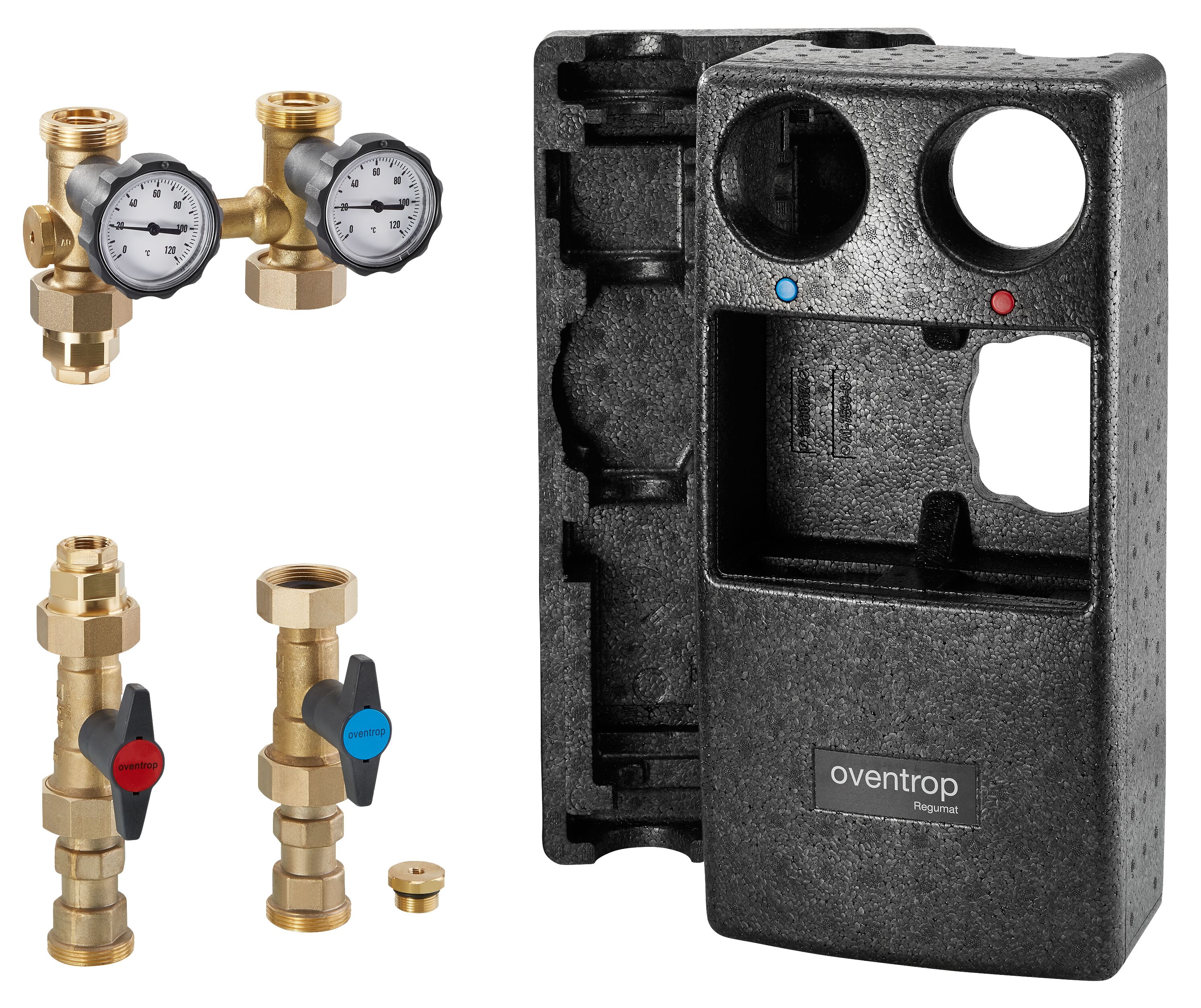

Stanice se skládají z uzavíracího zařízení se dvěma kulovými kohouty pro uzavření topného okruhu, dvou teploměrů integrovaných v rukojetích pro zobrazení teploty přívodu a zpátečky, uzavíracího ventilu pro zamezení nesprávné cirkulace a tepelné izolace. V závislosti na verzi je součástí dodávky také kulový ventil čerpadla pro snadnou výměnu čerpadla bez vypouštění částí systému.

Stanice Regumat se vyznačují časově a prostorově nenáročnou instalací kotlů do potrubních systémů. Vysoký stupeň funkční spolehlivosti zajišťují bezúdržbové komponenty a vysoce kvalitní materiály. Stanice lze modulárně rozšiřovat o různé příslušenství.

  • Provedení: nesměšovaný otopný okruh
  • Typ čerpadla: bez čerpadla
  • přívod: pravý
  • Délka: 200 mm
  • šířka: 248 mm
  • Výška: 513 mm
  • Délka armatury: 460 mm
  • Osová rozteč: 125 mm
  • Kvs: 7.4
  • Doporučený rozsah použití (∆T = 20K, ∆p = 100 mbar): 50 kW
  • Max. provozní teplota: 95 °C
  • Max. provozní tlak: 10 bar
Art.-Nr.: 1356050
EAN: 4026755399608
Výrobce: Oventrop GmbH & Co. KG
Subject to technical changes

Příslušenství

Regulátor topného okruhu Regtronic RH pro smíšený/nesmíšený topný okruh 1 x dálkové ovládání včetně čidla pokojové teploty, 1 x venkovní čidlo, 1 x potrubní kontaktní čidlo a 1 x čidlo zásobníku
Číslo výrobku 1152080
Regulátor topného okruhu Regtronic RH pro smíšený/nesmíšený topný okruh 1 x venkovní čidlo, 1 x potrubní kontaktní čidlo a 2 x čidlo zásobníku
Číslo výrobku 1152083
Prostorový regulátor vhodné pro Regtronic RH, RH-HT, EM, RM a RS, snímací prvek PT 1000, nástěnná montáž
Číslo výrobku 1152087
Zátěžové relé pro připojení výkonných čerpadel (> 1A)
Číslo výrobku 1152089
Prostorové teplotní čidlo vhodné pro Regtronic RH, RH-HT, EM, RM a RS, snímací prvek PT 1000, nástěnná montáž
Číslo výrobku 1152095
Prostorové teplotní čidlo s dálkovým ovládáním vhodné pro Regtronic RH, RH-HT, EM, RM a RS, snímací prvek PT 1000, nástěnná montáž
Číslo výrobku 1152096
Venkovní teplotní čidlo vhodné pro Regtronic RH, RH-HT, EM, RM, RS a RD-W, snímací prvek PT 1000, nástěnná montáž
Číslo výrobku 1152099
Sada pro instalaci měřiče tepla pro Regumat S-180 DN 25 s kulovým kohoutem k čerpadlu (do roku výroby 2015)
Číslo výrobku 1350443
Rozšiřující modul pro Regumat DN 25 s tepelnou izolací, pro modulový rozdělovač, z mosazi
Číslo výrobku 1351470
Modulový rozdělovač pro Regumat DN 25 s izolací, pro 2 otopné okruhy, z mosazi
Číslo výrobku 1351471
Modulový rozdělovač pro Regumat DN 25 s izolací, pro 3 otopné okruhy, z mosazi
Číslo výrobku 1351472
Rozdělovač pro Regumat DN 25 s izolací, pro 2 otopné okruhy, z oceli
Číslo výrobku 1351582
Rozdělovač pro Regumat DN 25 s izolací, pro 3 otopné okruhy, z oceli
Číslo výrobku 1351583
Rozdělovač pro Regumat DN 25 s izolací, pro 4 otopné okruhy, z oceli
Číslo výrobku 1351584
Rozdělovač pro Regumat DN 25 s izolací, pro 5 otopných okruhů, z oceli
Číslo výrobku 1351585
Rozdělovač pro Regumat DN 25 s izolací, pro 6 otopných okruhů, z oceli
Číslo výrobku 1351586
Rozdělovač pro Regumat DN 25 s izolací, pro 7 otopných okruhů, z oceli
Číslo výrobku 1351587
Rozdělovač pro Regumat DN 25 s izolací, pro 8 otopných okruhů, z oceli
Číslo výrobku 1351588
Hydraulická výhybka MonoFixx pro Regumat DN 25 s izolací, pro 1 otopný okruh, z oceli
Číslo výrobku 1351589
Hydraulická výhybka MonoFixx DN 25 s izolací, z oceli
Číslo výrobku 1351590
Držák na stěnu pro rozdělovač Regumat DN 25, z bronzu/šedé litiny
Číslo výrobku 1351592
Držák na stěnu pro rozdělovač Regumat DN 25, z mosazi
Číslo výrobku 1351593
Regumat výměník tepla s připojovací armaturou 14 desek do 14 kW, pro Regumat DN 25
Číslo výrobku 1351596
Regumat výměník tepla s připojovací armaturou 30 desek do 28 kW, pro Regumat DN 25
Číslo výrobku 1351696
Kombinace hydraulické výhybky a rozdělovače HydroFixx pro Regumat DN 25 s izolací, pro 2 otopné okruhy, z oceli
Číslo výrobku 1351698
Kombinace hydraulické výhybky a rozdělovače HydroFixx pro Regumat DN 25 s izolací, pro 3 otopné okruhy, z oceli
Číslo výrobku 1351699
Sada uzavíracích zátek pro uzavření dvou vývodů otopného okruhu k rozdělovači, 2 kusy, DN 25
Číslo výrobku 1351770
Kompaktní rozdělovač pro Regumat DN 25 s izolací, pro 3 otopné okruhy, z oceli
Číslo výrobku 1351783
Kompaktní rozdělovač pro Regumat DN 25 s izolací, pro 5 otopných okruhů, z oceli
Číslo výrobku 1351785
Upevnění na stěnu pro Regumat DN 25 (do roku výroby 2015)
Číslo výrobku 1352096
Rozšiřující sada regulátoru pro otopný okruh pro Regumat-180 DN 25 (od roku výroby 2015)
Číslo výrobku 1357290
Zemnící svorka pro Regumat DN 20 - DN 32 a Regumaq X-25/X-45/X-80
Číslo výrobku 1359995
Multifunkční regulátor Regtronic RM Multifunkční regulátor pro řízení ekvitermně kompenzovaných smíšených/nesmíšených topných a chladicích okruhů a solárních zařízení
Číslo výrobku 1369555

Rozměry

Rozměry výrobku

Délka Šířka Výška Hmotnost
200 mm 248 mm 513 mm 4,97 kg

Jednotky balení

Typ Množství Délka Šířka Výška Hmotnost
Lepenková krabice 1 530 mm 275 mm 245 mm 5,83 kg
Europaleta 30 1200 mm 800 mm 1350 mm 175 kg

Obrázky

Product images

  Velikost souboru
1,17 MB
  Velikost obrázku
2845 px x 2368 px
  Charakteristika
  •  Unikátní obrázek výrobku
  •  Samostatný
Download
  Velikost souboru
1,18 MB
  Velikost obrázku
2983 px x 2503 px
  Charakteristika
  •  Unikátní obrázek výrobku
  •  Samostatný
Download

Drawings

  Velikost souboru
47,21 KB
  Velikost obrázku
352 px x 727 px
  Charakteristika
  •  Unikátní obrázek výrobku
  •  Samostatný
Download

ETIM

Klassifizierung
ETIM 7.0
Property Value
Width 248 mm
Height 520 mm
Depth 210 mm
Connection 1 1/2 inch
With thermal insulation
With thermometer
Connection to Heating circuit
With circulation pump
With safety valve
With pressure gauge
With non-return valve
With filling- and draining valve
Max. flow rate 7.4 m³/h
With connection expansion reservoir
With automatic de-aeration
