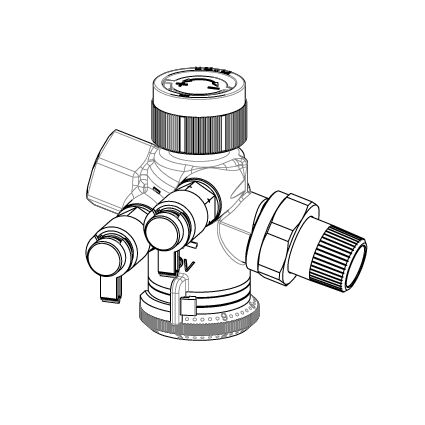

Regulierventil „Cocon QTZ“ mit Messventilen
Eingang: Verschr., Ausgang: IG, DN 15, 30-210 l/h


Kombiniertes Regel- und Regulierventil „Cocon QTZ“

Ventilkombination aus einem automatisch arbeitenden Durchflussregler (mit einer von Hand einstellbaren Sollwertvorgabe) und einem Regelventil. Das Regelventil kann mit einem Stellantrieb, einem Temperaturregler oder einem Handregulierkopf ausgestattet werden (Gewindeanschluss M 30 x 1,5).

Zum Einbau in Heiz- und Kühlsystemen mit geschlossenem Wasserkreislauf (z.B. Zentralheizungsanlagen, Fußbodenheizung, Fan-Coil-Anlagen, Kühldecken Gebläsekonvektoren, usw.) zur automatischen Durchflussregelung (hydraulischer Abgleich) und zusätzlich mit Hilfe von Stellantrieben, Thermostaten oder Temperaturreglern zur Regelung einer weiteren Größe (z.B. der Raumtemperatur) durch Veränderung des Durchflusses bestimmt.
Art.Nr.: 1146004
EAN: 4026755244960
Hersteller: Oventrop GmbH & Co. KG
Technische Änderungen vorbehalten.

Maße

Artikelmaße

Länge Breite Höhe Gewicht
100 mm 93 mm 78 mm 0,59 kg

Verpackungseinheiten

Art Menge Länge Breite Höhe Gewicht
Karton 1 117 mm 111 mm 88 mm 0,64 kg
Karton 10 582 mm 248 mm 116 mm 6,66 kg

CAD

Hinweis CAD Viewer

Um den CAD-Viewer öffnen und die CAD-Daten downloaden zu können, muss einmalig die "CAD-App" lokal installiert werden.

Bilder

Produktbilder

  Dateigröße
98,91 KB
  Bildgröße
1024 px x 1024 px
  Eigenschaften
  •  Eindeutiges Produktbild
  •  Freigestellt
Download
  Dateigröße
1,23 MB
  Bildgröße
4218 px x 4218 px
  Eigenschaften
  •  Eindeutiges Produktbild
  •  Freigestellt
Download
  Dateigröße
754,45 KB
  Bildgröße
5000 px x 5000 px
  Eigenschaften
  •  Eindeutiges Produktbild
  •  Freigestellt
Download
  Dateigröße
30,2 KB
  Bildgröße
661 px x 661 px
  Eigenschaften
  •  Eindeutiges Produktbild
  •  Freigestellt
Download
  Dateigröße
6,03 MB
  Bildgröße
7639 px x 7639 px
  Eigenschaften
  •  Eindeutiges Produktbild
  •  Freigestellt
Download
  Dateigröße
3,13 MB
  Bildgröße
3807 px x 3844 px
  Eigenschaften
  •  Eindeutiges Produktbild
  •  Freigestellt
Download
  Dateigröße
365,59 KB
  Bildgröße
2330 px x 2330 px
  Eigenschaften
  •  Eindeutiges Produktbild
  •  Freigestellt
Download
  Dateigröße
691,32 KB
  Bildgröße
2274 px x 2274 px
  Eigenschaften
  •  Eindeutiges Produktbild
  •  Freigestellt
Download
  Dateigröße
161,29 KB
  Bildgröße
2272 px x 1712 px
  Eigenschaften
  •  Eindeutiges Produktbild
  •  Freigestellt
Download
  Dateigröße
691,32 KB
  Bildgröße
2274 px x 2274 px
  Eigenschaften
  •  Eindeutiges Produktbild
  •  Freigestellt
Download
  Dateigröße
1,32 MB
  Bildgröße
2962 px x 3053 px
  Eigenschaften
  •  Eindeutiges Produktbild
  •  Freigestellt
Download
  Dateigröße
704,38 KB
  Bildgröße
1656 px x 1656 px
  Eigenschaften
  •  Eindeutiges Produktbild
  •  Freigestellt
Download
  Dateigröße
2,07 MB
  Bildgröße
5184 px x 5184 px
  Eigenschaften
  •  Eindeutiges Produktbild
  •  Freigestellt
Download
  Dateigröße
2,25 MB
  Bildgröße
4960 px x 3508 px
  Eigenschaften
  •  Eindeutiges Produktbild
  •  Freigestellt
Download
  Dateigröße
1,6 MB
  Bildgröße
5906 px x 5906 px
  Eigenschaften
  •  Eindeutiges Produktbild
  •  Freigestellt
Download

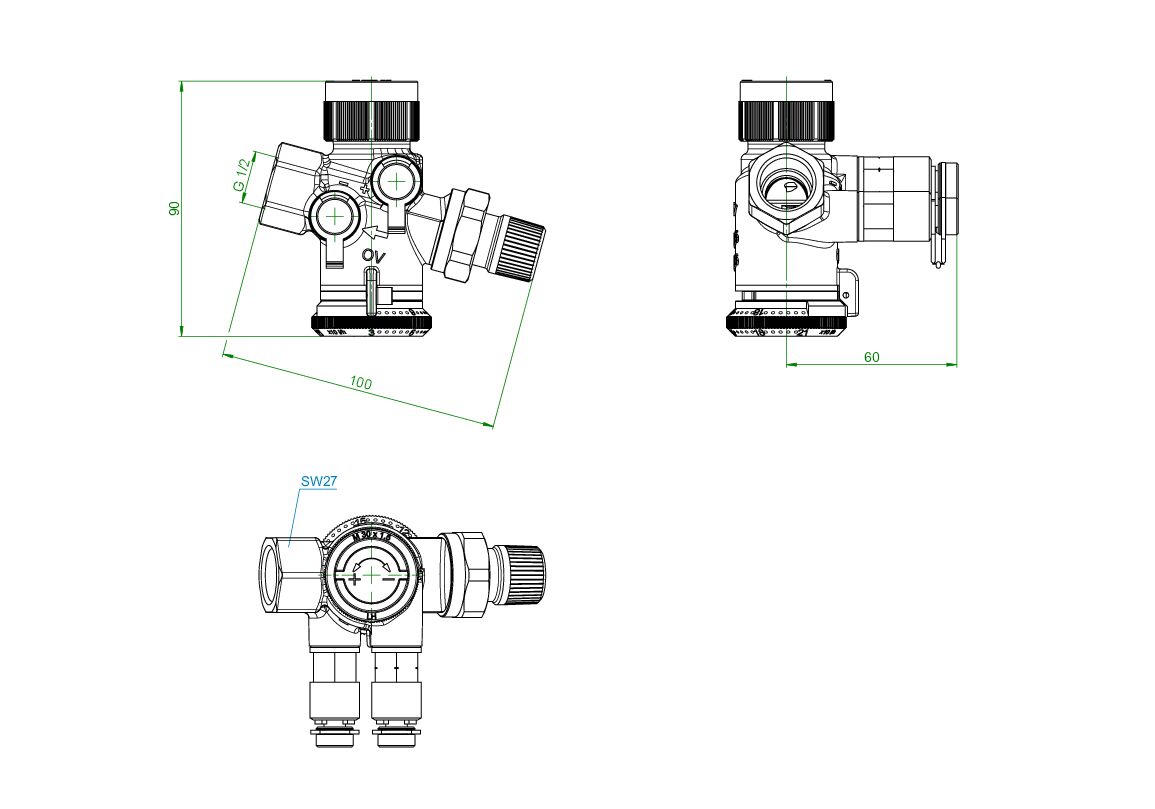

Zeichnungen

  Dateigröße
48,99 KB
  Bildgröße
595 px x 584 px
  Eigenschaften
  •  Eindeutiges Produktbild
  •  Freigestellt
Download

Dokumente

Anleitung

  Name Dateigröße
Einbauanleitung 1,92 MB

Herstellererklärung

  Name Dateigröße
he_00704_de.pdf 477,96 KB

ETIM

Klassifizierung
ETIM 7.0 EC011312
Druckunabhängiges Regelventil
Merkmal Wert
Höhe 52 mm
Werkstoffgüte Messing, entzinkungsbeständig (DZR)
Länge 98.5 mm
Geeignet für Glykol
Max. Differenzdruck 400 kPa
Volumenstrom 0.03 - 0.21
Geeignet für Flüssigkeiten
Geeignet für Gase
Druckstufe Artikel PN 16
Max. Mediumtemperatur (Dauerbetrieb) 120 °C
Min. Mediumtemperatur (Dauerbetrieb) -10 °C
Geeignet für Dampf
Werkstoff des Gehäuses Messing
Kvs-Wert 0.5
Nenninnendurchmesser DN 15
