Anschlussarmatur „Multiblock T-RTL“
Zweirohr, mit zus. RTL-Ventil, G ¾ AG, Eck


„Multiblock T-RTL“

Anschlussarmatur für die Kombination von Heizkörper und Flächenheizung, Zweirohrarmatur, mit Voreinstellung, Absperrung und integriertem Rücklauftemperaturbegrenzer, weichdichtend, Eckform, aus Messing, vernickelt

Für die getrennte Regelung der Raumtemperatur und der Rücklauftemperatur (Begrenzung).

Einsetzbar: - im Zweirohrbetrieb - als Thermostatventil am Heizkörper - als Absperrverschraubung am Heizkörper - zur Flächentemperierung mittels Rücklauftemperaturbegrenzer

Einsatzbereich: Zweirohr-Zentralheizungsanlagen mit Zwangsumwälzung Rohrabstand 50 mm

Max. Betriebsdruck ps: 10 bar (PN 10) Betriebstemperatur ts: 2 °C bis 70 °C unabhängig von der Beheizungsart.
Art.Nr.: 1184016
EAN: 4026755384284
Hersteller: Oventrop GmbH & Co. KG
Technische Änderungen vorbehalten.

Maße

Artikelmaße

Länge Breite Höhe Gewicht
355 mm 100 mm 50 mm 1,17 kg

Verpackungseinheiten

Art Menge Länge Breite Höhe Gewicht
Karton 1 385 mm 125 mm 60 mm 1,45 kg

Bilder

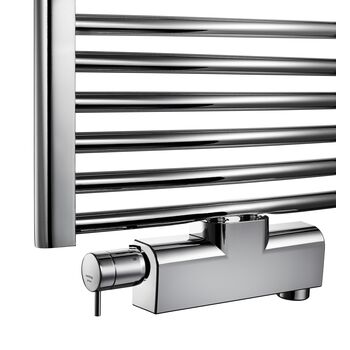

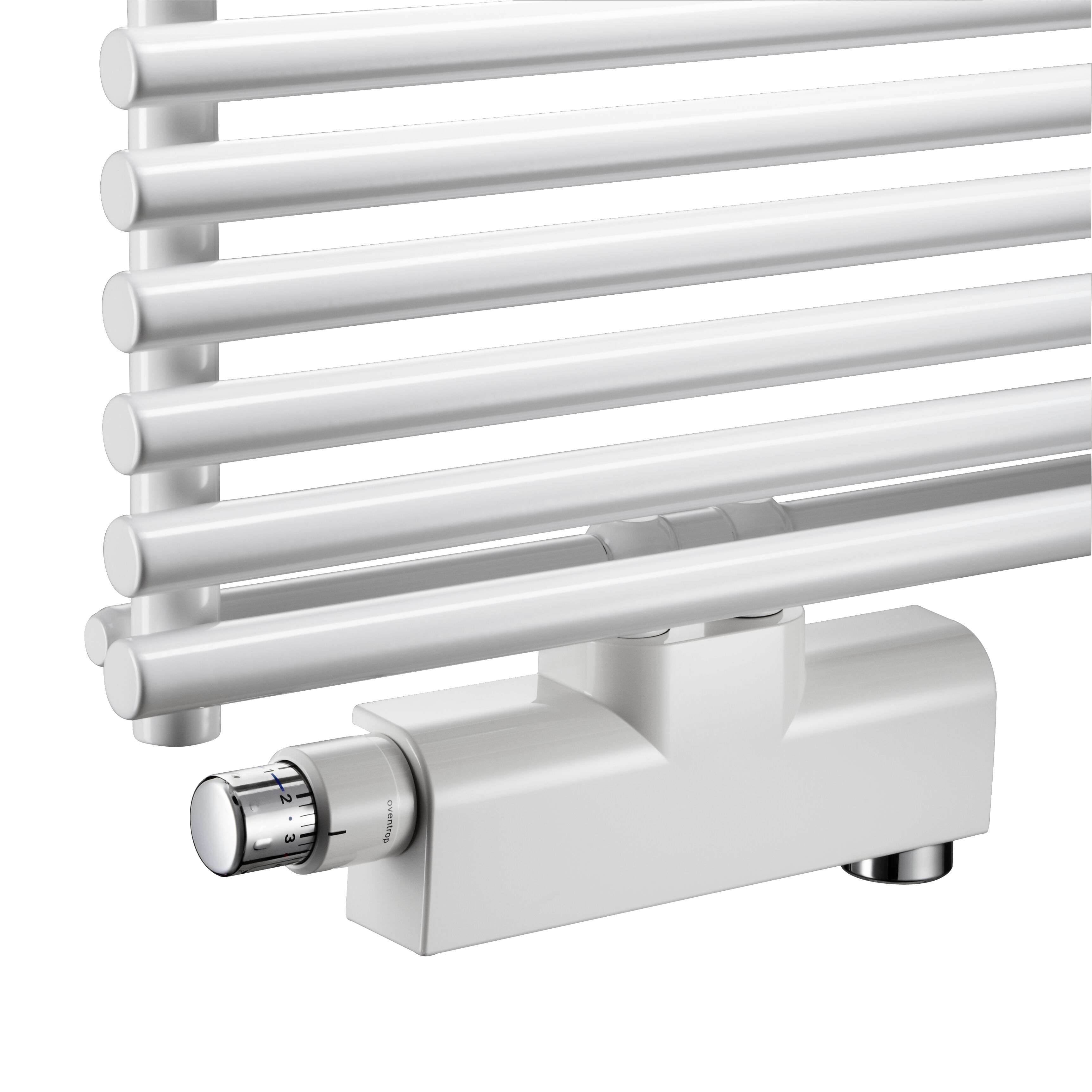

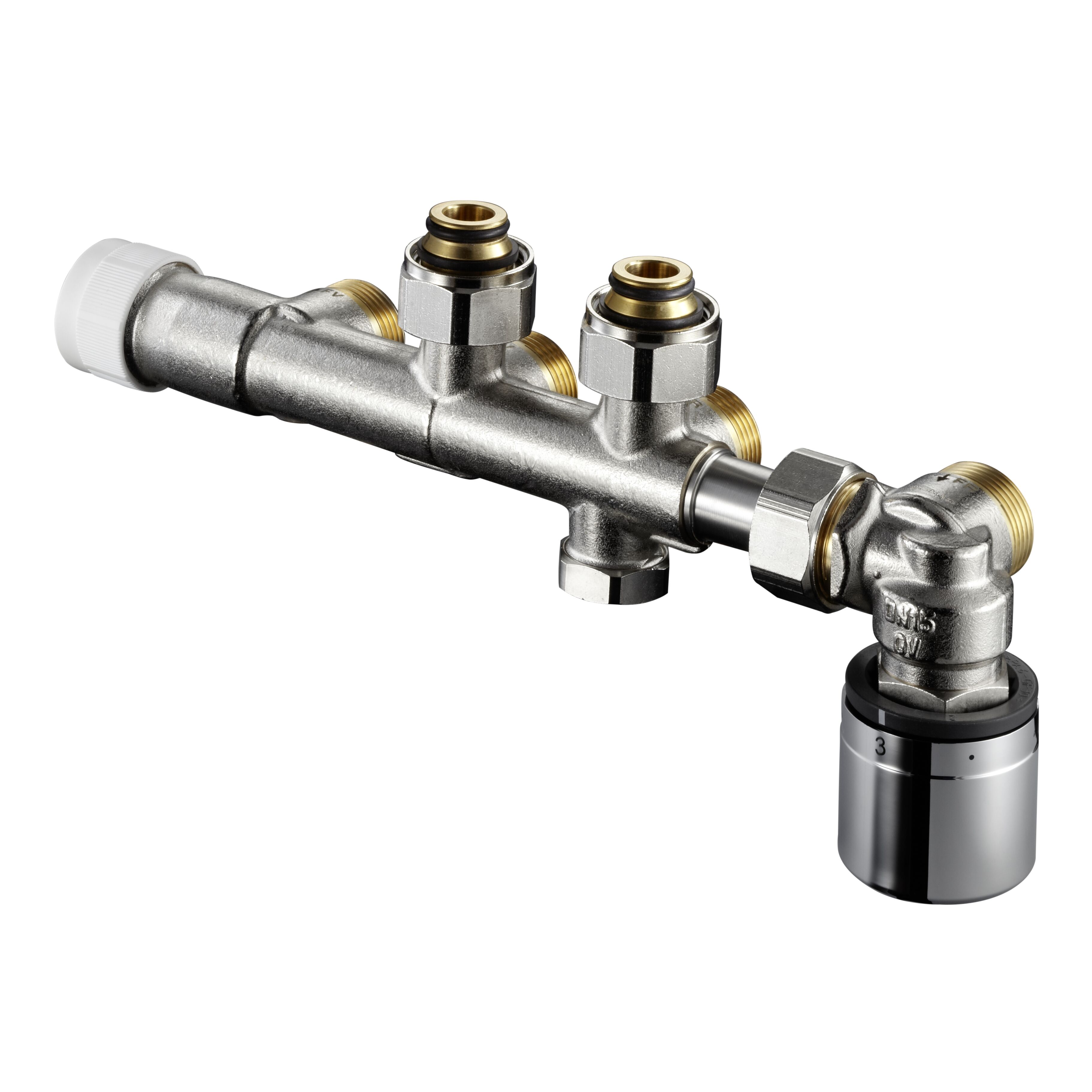

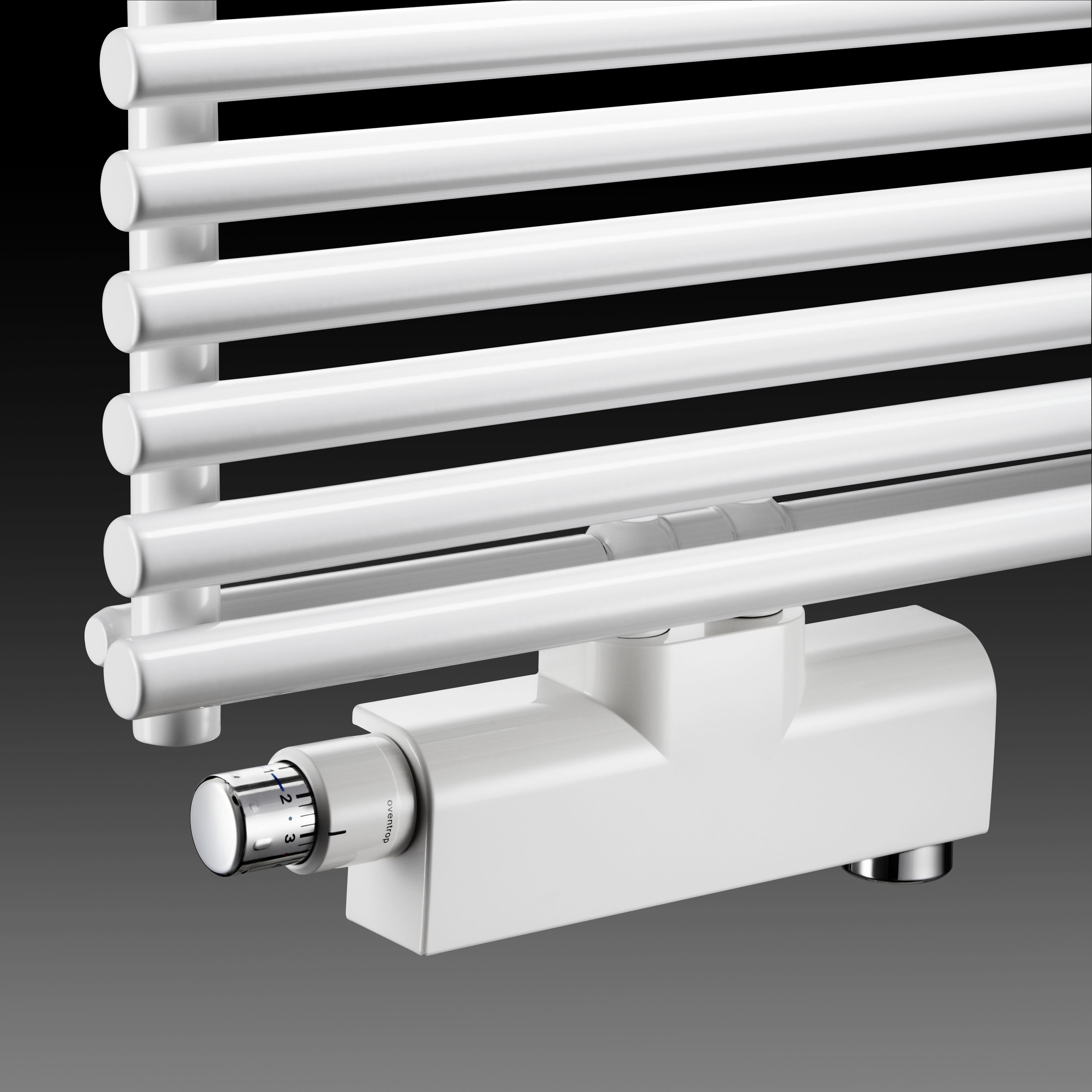

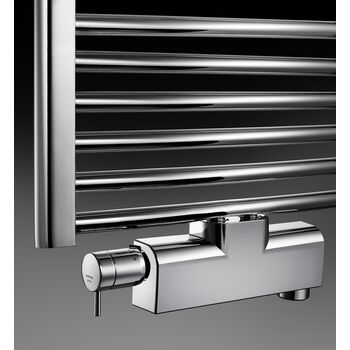

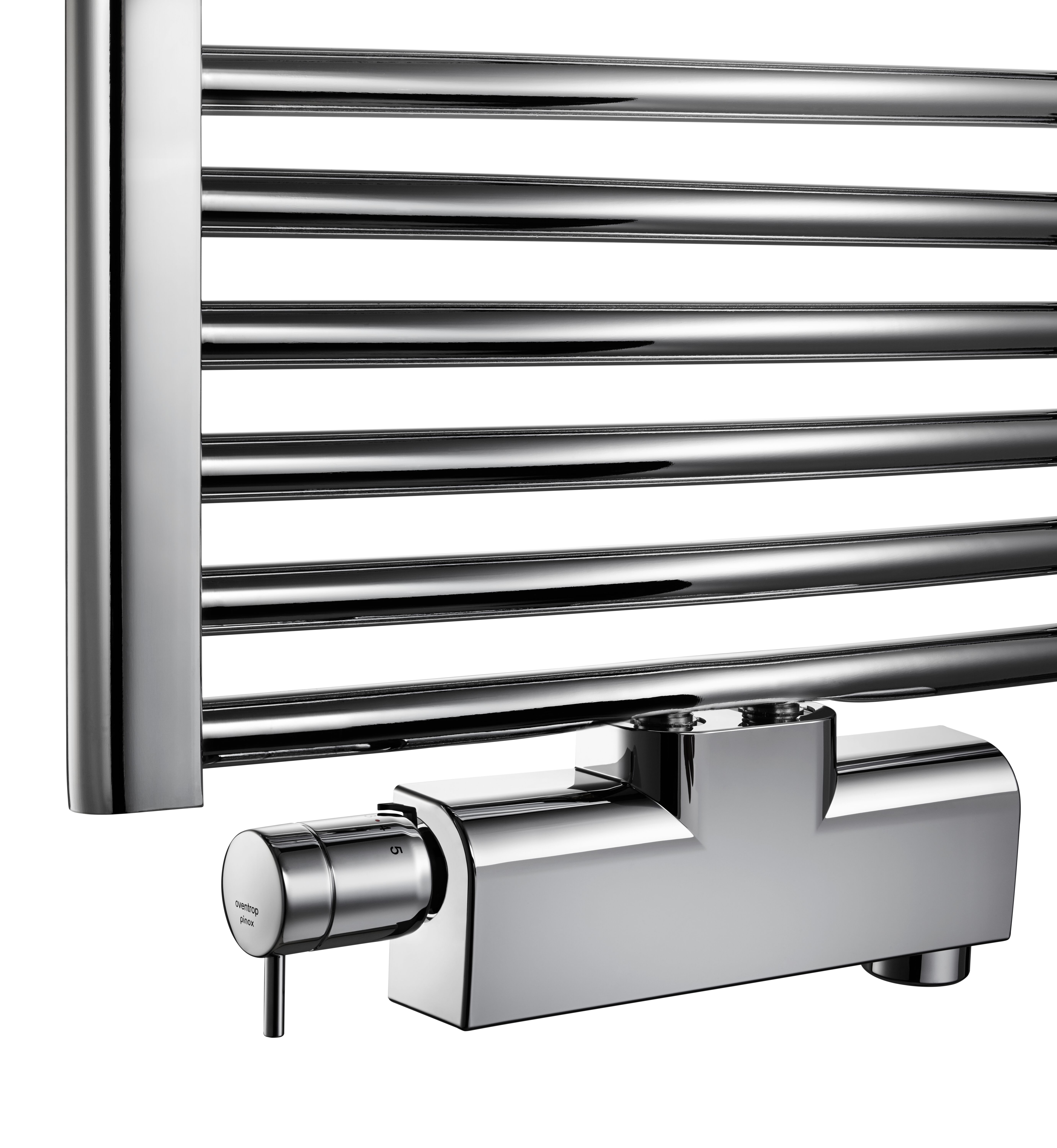

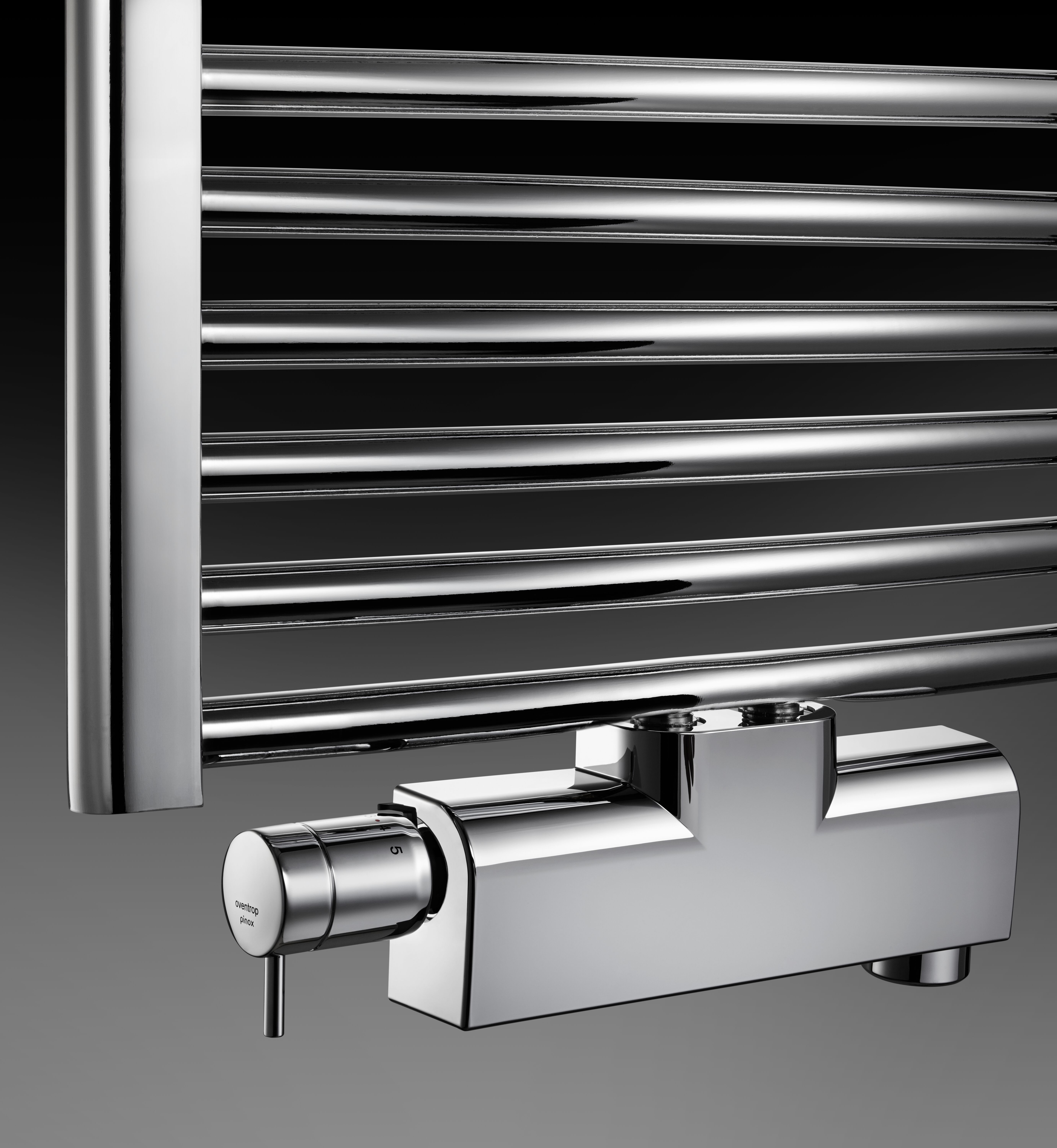

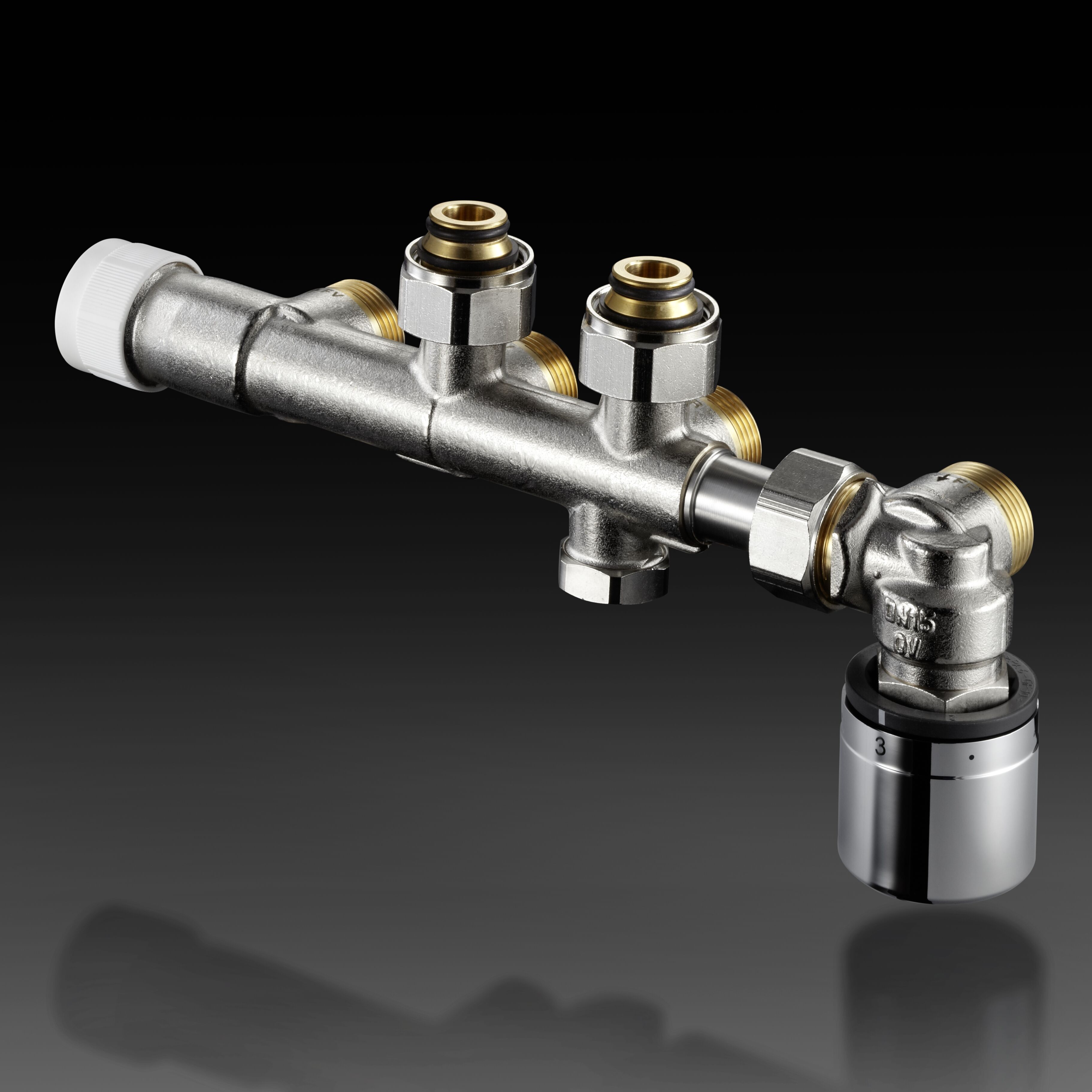

Produktbilder

  Dateigröße
511,89 KB
  Bildgröße
3646 px x 3646 px
  Eigenschaften
  •  Eindeutiges Produktbild
  •  Freigestellt
Download
  Dateigröße
530,28 KB
  Bildgröße
3646 px x 3646 px
  Eigenschaften
  •  Eindeutiges Produktbild
  •  Freigestellt
Download
  Dateigröße
1,52 MB
  Bildgröße
5522 px x 6000 px
  Eigenschaften
  •  Eindeutiges Produktbild
  •  Freigestellt
Download
  Dateigröße
379,5 KB
  Bildgröße
3450 px x 3450 px
  Eigenschaften
  •  Eindeutiges Produktbild
  •  Freigestellt
Download
  Dateigröße
402,41 KB
  Bildgröße
3450 px x 3450 px
  Eigenschaften
  •  Eindeutiges Produktbild
  •  Freigestellt
Download
  Dateigröße
1,53 MB
  Bildgröße
5522 px x 6000 px
  Eigenschaften
  •  Eindeutiges Produktbild
  •  Freigestellt
Download

Zeichnungen

  Dateigröße
15,43 KB
  Bildgröße
363 px x 147 px
  Eigenschaften
  •  Eindeutiges Produktbild
  •  Freigestellt
Download

Dokumente

Anleitung

  Name Dateigröße
Einbauanleitung 1,88 MB

Herstellererklärung

  Name Dateigröße
Herstellererklärung: Anschlussarmatur Multiblock 444,09 KB

ETIM

Klassifizierung
ETIM 7.0 EC011296
Anschlussset für Designheizkörper
Merkmal Wert
Farbe sonstige
Typ H-Unterblock / Anschlussarmatur
Anschlussrichtung Leitungen Zur Wand / Eck
Geeignet für Einrohrsystem
Geeignet für Zweirohrsystem
Abstand von Mitte zu Mitte 50 mm
Bedienungselement H Unterblock rechts
Bedienungselement H Unterblock links
Regulierbar
Abmessung Rohranschluss 3/4 Zoll Eurokonus
Mit Füll- Entleerfunktion
Größe Heizkörperanschluss / Heizkörperanschluss 3/4 Zoll
Voreinstellung Thermostatventil / Anschlussarmatur
Mit Thermostatkopf
Mit Designabdeckung
