Anschlussarmatur „Multiblock T-RTL“
Zweirohr, mit zus. RTL-Ventil, Rp ½ IG, Eck


„Multiblock T-RTL“

Anschlussarmatur für die Kombination von Heizkörper und Flächenheizung, Zweirohrarmatur, mit Voreinstellung, Absperrung und integriertem Rücklauftemperaturbegrenzer, weichdichtend, Eckform, aus Messing, vernickelt

Für die getrennte Regelung der Raumtemperatur und der Rücklauftemperatur (Begrenzung).

Einsetzbar:
- im Zweirohrbetrieb
- als Thermostatventil am Heizkörper
- als Absperrverschraubung am Heizkörper
- zur Flächentemperierung mittels Rücklauftemperaturbegrenzer

Einsatzbereich: Zweirohr-Zentralheizungsanlagen mit Zwangsumwälzung Rohrabstand 50 mm

Max. Betriebsdruck ps: 10 bar (PN 10) Betriebstemperatur ts: 2 °C bis 70 °C unabhängig von der Beheizungsart.
Art.Nr.: 1184086
EAN: 4026755384307
Hersteller: Oventrop GmbH & Co. KG
Technische Änderungen vorbehalten.

Maße

Artikelmaße

Länge Breite Höhe Gewicht
260 mm 120 mm 55 mm 1,23 kg

Verpackungseinheiten

Art Menge Länge Breite Höhe Gewicht
Karton 1 385 mm 125 mm 65 mm 1,5 kg

Bilder

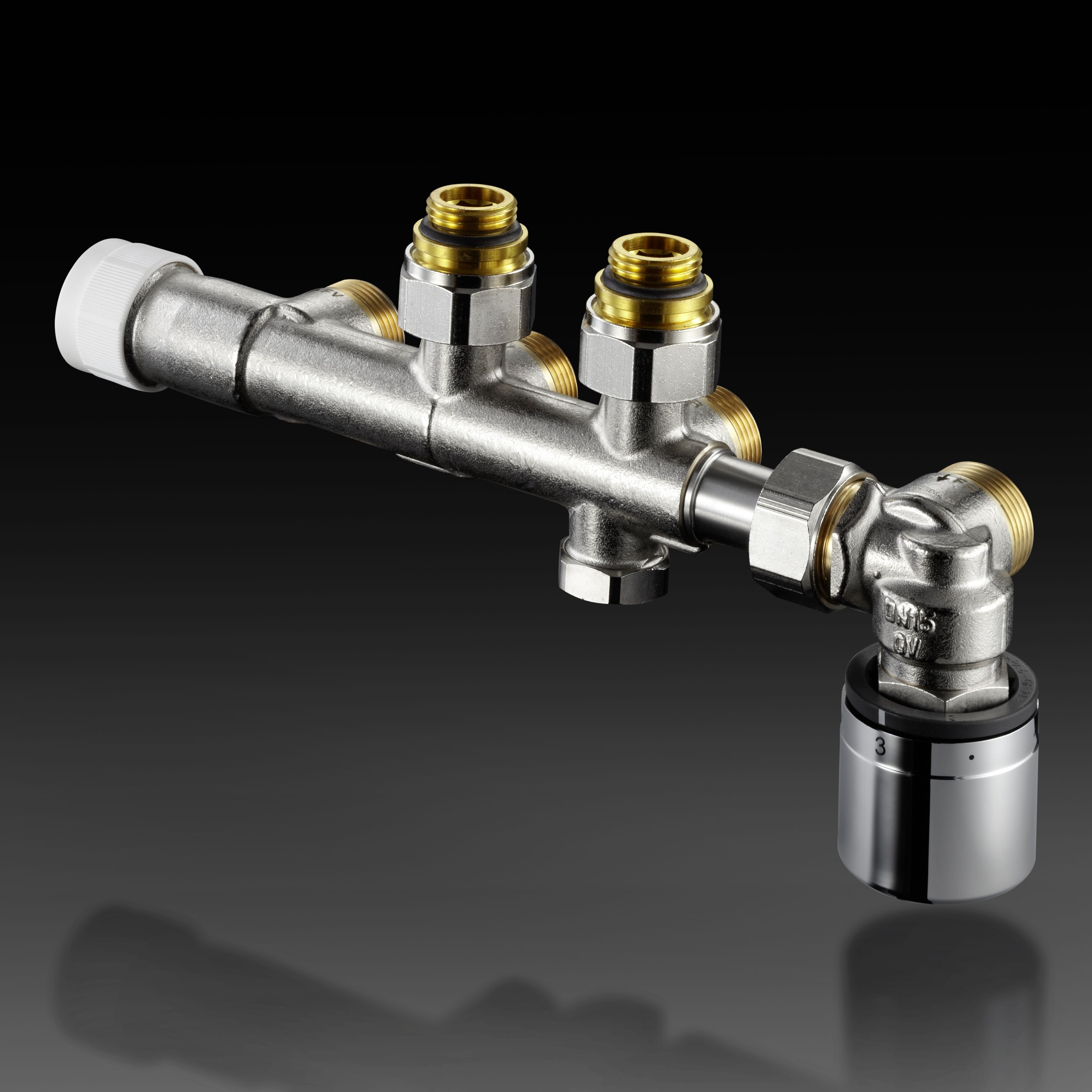

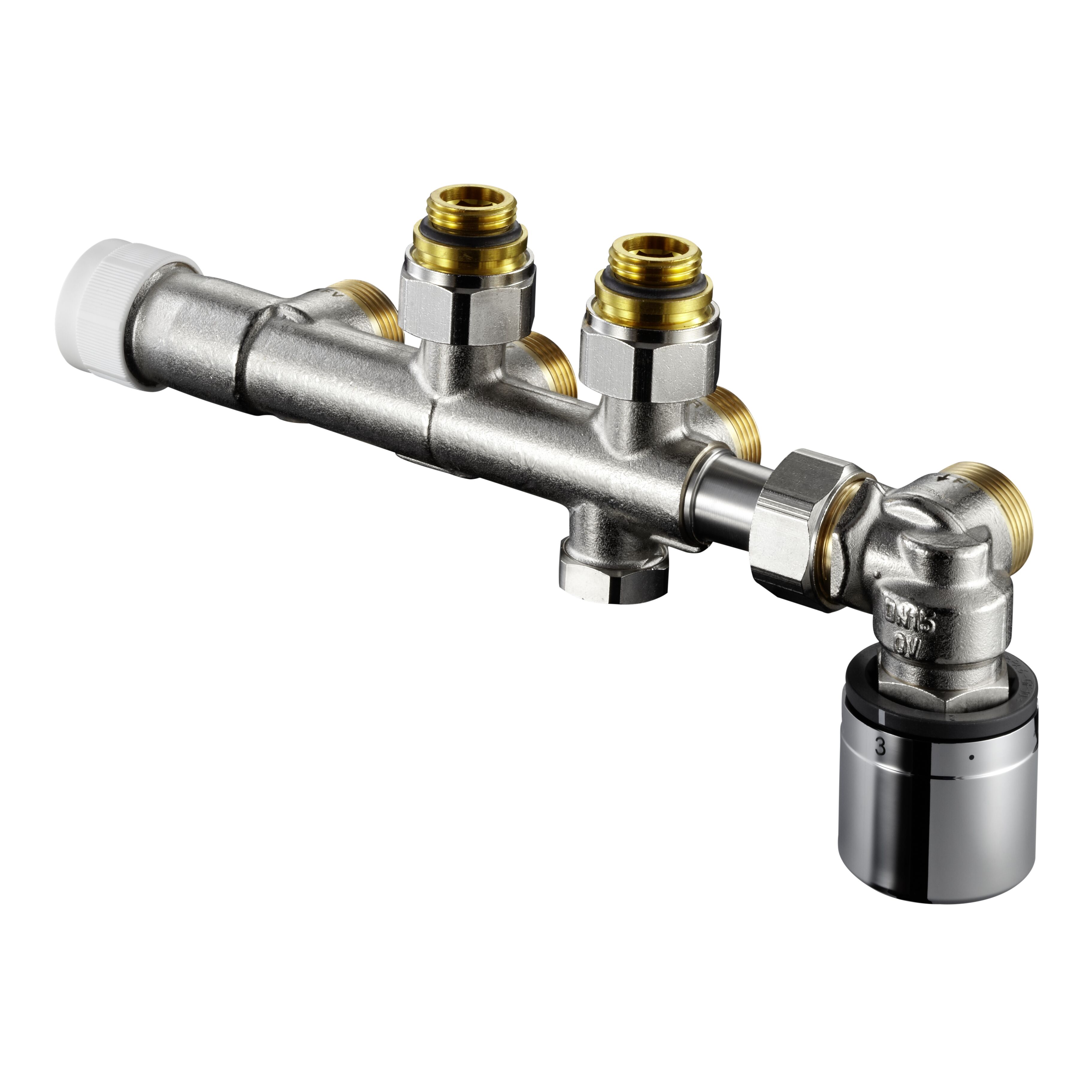

Produktbilder

  Dateigröße
520,08 KB
  Bildgröße
3646 px x 3646 px
  Eigenschaften
  •  Eindeutiges Produktbild
  •  Freigestellt
Download
  Dateigröße
542,25 KB
  Bildgröße
3646 px x 3646 px
  Eigenschaften
  •  Eindeutiges Produktbild
  •  Freigestellt
Download

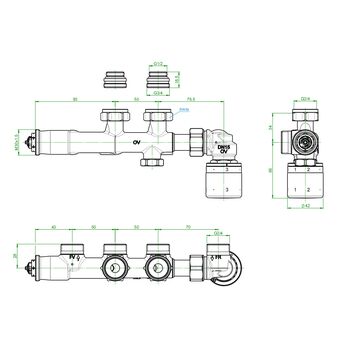

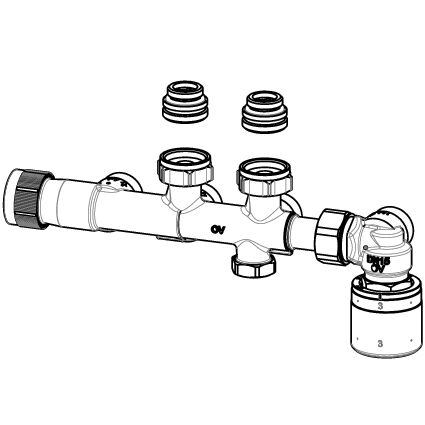

Zeichnungen

  Dateigröße
16,31 KB
  Bildgröße
363 px x 180 px
  Eigenschaften
  •  Eindeutiges Produktbild
  •  Freigestellt
Download
  Dateigröße
30,82 KB
  Bildgröße
425 px x 425 px
  Eigenschaften
  •  Eindeutiges Produktbild
  •  Freigestellt
Download

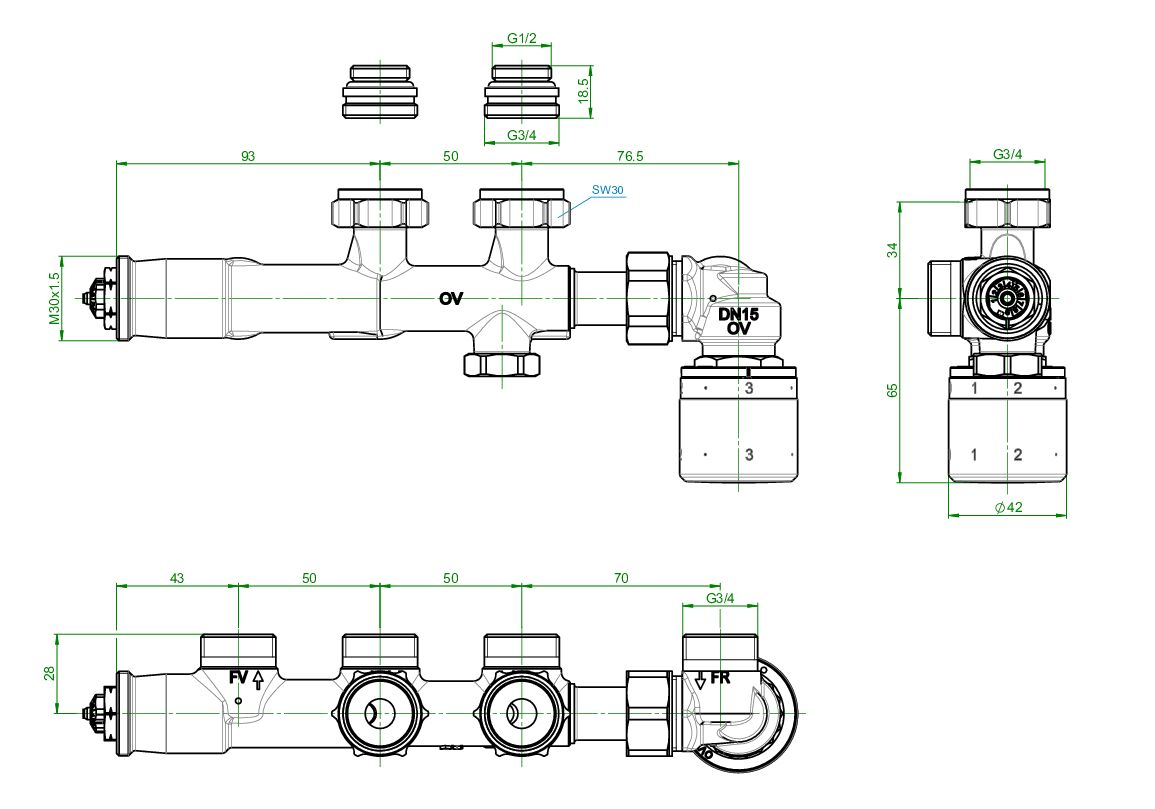

Maßzeichnungen

  Dateigröße
127,08 KB
  Bildgröße
1155 px x 809 px
  Eigenschaften
  •  Eindeutiges Produktbild
  •  Freigestellt
Download

Dokumente

Anleitung

  Name Dateigröße
Einbauanleitung 1,88 MB

Herstellererklärung

  Name Dateigröße
Herstellererklärung: Anschlussarmatur Multiblock 444,09 KB

ETIM

Klassifizierung
ETIM 7.0
Merkmal Wert
Farbe sonstige
Typ H-Unterblock / Anschlussarmatur
Anschlussrichtung Leitungen Zur Wand / Eck
Geeignet für Einrohrsystem
Geeignet für Zweirohrsystem
Abstand von Mitte zu Mitte 50 mm
Bedienungselement H Unterblock rechts
Bedienungselement H Unterblock links
Regulierbar
Abmessung Rohranschluss 1/2 Zoll
Mit Füll- Entleerfunktion
Größe Heizkörperanschluss / Heizkörperanschluss 1/2 Zoll
Voreinstellung Thermostatventil / Anschlussarmatur
Mit Thermostatkopf
Mit Designabdeckung
