Ventileinsatz GHF mit Feinstvoreinstellung
für Kompaktheizkörper, G ½ AG, M 30 x 1,5, für Sitzdurchmesser 16 H 11, kvs = 0,37


Ventileinsatz GHF

mit Feinstvoreinstellung mit Einschraubgewinde G ½ AG für Sitzdurchmesser 16 H 11. Bauschutzkappe: rot

Die Ventileinsatz ist für den Einbau in Kompaktheizkörper vorgesehen.

Zur Anpassung an die hydraulischen Anforderungen der Heizungsanlage und zum hydraulischen Abgleich ist der Ventileinsatz voreinstellbar.

Die Thermostate mit Gewindeanschluss M 30 x 1,5, wie z.B. Uni LH, Uni XH, Uni SH oder pinox H, passen auf diesen Ventileinsatz.

Der Ventileinsatz ist passend für Heizkörper von Brugman (bis 2013), Brötje (1994-2003), De Longhi (bis 2016), Ribe und VEHA.
Art.Nr.: 1018097
EAN: 4026755236934
Hersteller: Oventrop GmbH & Co. KG
Technische Änderungen vorbehalten.

Stellantriebe

Elektrothermischer Stellantrieb Aktor T 2P 2-Punkt-Regelung 230 V AC, stromlos geschlossen, Gewindeanschluss M 30 x 1,5
Art.-Nr. 1012415
Elektrothermischer Stellantrieb Aktor T 2P 2-Punkt-Regelung 24 V AC / DC, stromlos geschlossen, Gewindeanschluss M 30 x 1,5
Art.-Nr. 1012416
Elektrothermischer Stellantrieb Aktor T 2P 2-Punkt-Regelung 230 V AC, stromlos geöffnet, Gewindeanschluss M 30 x 1,5
Art.-Nr. 1012425
Elektrothermischer Stellantrieb Aktor T 2P 2-Punkt-Regelung 24 V AC / DC, stromlos geöffnet, Gewindeanschluss M 30 x 1,5
Art.-Nr. 1012426
Elektrothermischer Stellantrieb Aktor T 2P 2-Punkt-Regelung 230 V AC, stromlos geschlossen mit integriertem Hilfsschalter, Gewindeanschluss M 30 x 1,5
Art.-Nr. 1012435
Elektrothermischer Stellantrieb Aktor T 2P 2-Punkt-Regelung 24 V AC / DC, stromlos geschlossen, Gewindeanschluss M 30 x 1,5, Kabellänge 2 m
Art.-Nr. 1012442
Elektrothermischer Stellantrieb Aktor T 2P 2-Punkt-Regelung 230 V AC, stromlos geschlossen, Gewindeanschluss M 30 x 1,5, Kabellänge 2 m
Art.-Nr. 1012452
Elektrothermischer Stellantrieb Aktor T 2P 2-Punkt-Regelung 230 V AC, stromlos geschlossen, Gewindeanschluss M 30 x 1,5, Kabellänge 5 m
Art.-Nr. 1012455
Elektrothermischer Stellantrieb Aktor T 2P 2-Punkt-Regelung 230 V AC, stromlos geschlossen, Gewindeanschluss M 30 x 1,5, Kabellänge 10 m
Art.-Nr. 1012459
Elektromotorischer Stellantrieb Aktor M 2-Punkt-Regelung, mit kurzer Laufzeit (3 s) 230 V AC, Gewindeanschluss M 30 x 1,5
Art.-Nr. 1012710
Elektromotorischer Stellantrieb Aktor M 2-Punkt-Regelung, mit kurzer Laufzeit (3 s) 24 V AC / DC, Gewindeanschluss M 30 x 1,5
Art.-Nr. 1012711
Elektromotorischer Stellantrieb Aktor M ST L NC stetig mit 0 - 10 V 24 V AC / DC, modulierender Proportional-Stellantrieb, Gewindeanschluss M 30 x 1,5
Art.-Nr. 1012717
Elektromotorischer Stellantrieb Aktor M stetig mit 0 - 10 V 24 V AC / DC, modulierender Proportional-Stellantrieb, Gewindeanschluss M 30 x 1,5
Art.-Nr. 1012725
Elektromotorischer Stellantrieb Aktor M stetig mit 0 - 10 V 24 V AC / DC, modulierender Proportional-Stellantrieb mit Stellungsrückmeldung, Gewindeanschluss M 30 x 1,5
Art.-Nr. 1012726
Elektromotorischer Stellantrieb Aktor M 2-Punkt- und 3-Punkt-Regelung 230 V AC, Gewindeanschluss M 30 x 1,5
Art.-Nr. 1012729
Elektromotorischer Stellantrieb Aktor M mit KNX Schnittstelle 21 - 32 V DC (aus KNX Bus), Gewindeanschluss M 30 x 1,5
Art.-Nr. 1012746
Elektrothermischer Stellantrieb Aktor T ST 0 - 10 V-Regelung 24 V AC, stromlos geschlossen, Gewindeanschluss M 30 x 1,5
Art.-Nr. 1012953
mote 320 Funkstellantrieb (herstellereigene Funkkommunikation) Gewindeanschluss M 30 x 1,5, batteriebetrieben
Art.-Nr. 1150665

Maße

Artikelmaße

Länge Breite Höhe Gewicht
65 mm 33 mm 33 mm 0,11 kg

Verpackungseinheiten

Art Menge Länge Breite Höhe Gewicht
Beutel 1 65 mm 62 mm 33 mm 0,11 kg
Karton 25 175 mm 170 mm 140 mm 2,75 kg
Europalette 3000 1200 mm 800 mm 892 mm 353 kg

Bilder

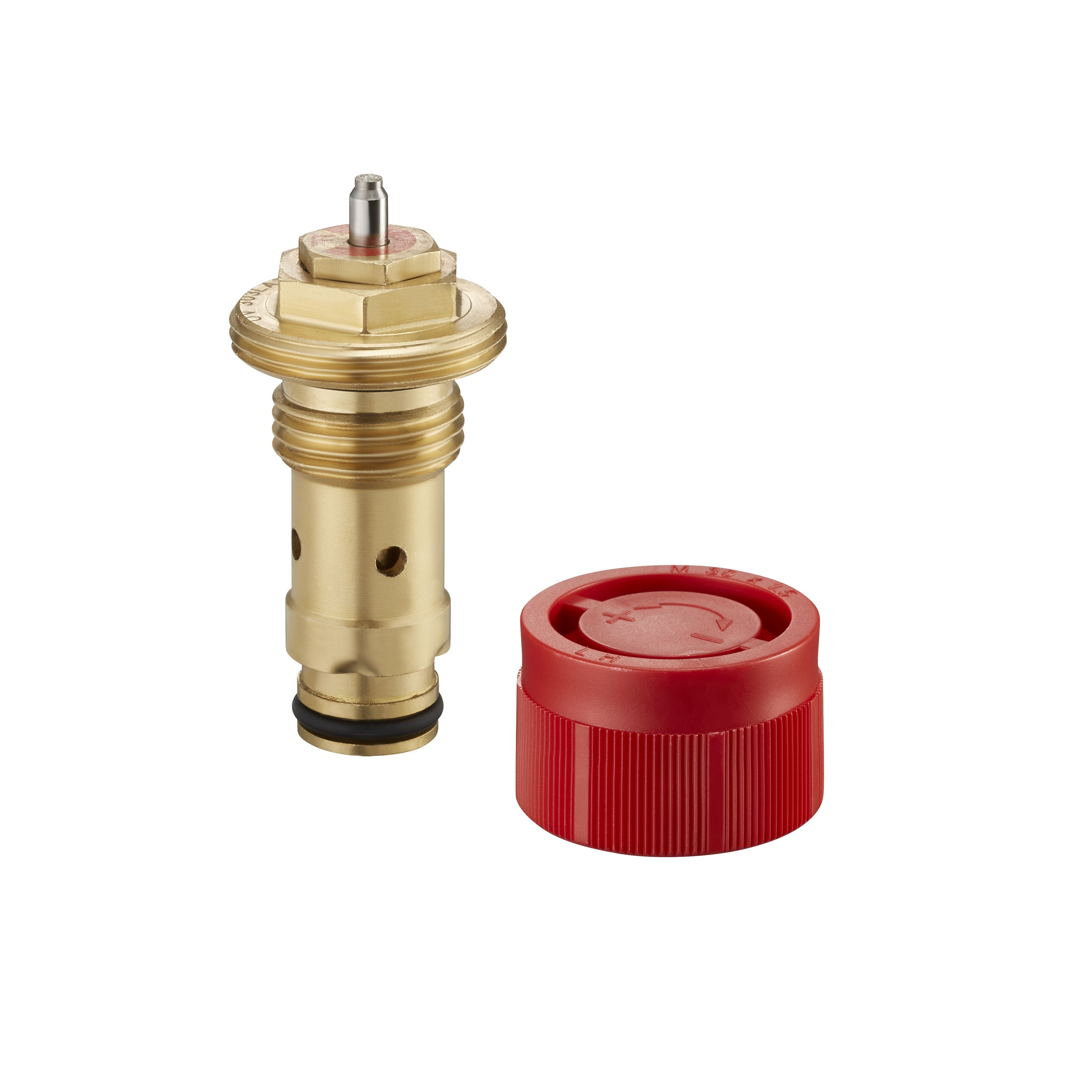

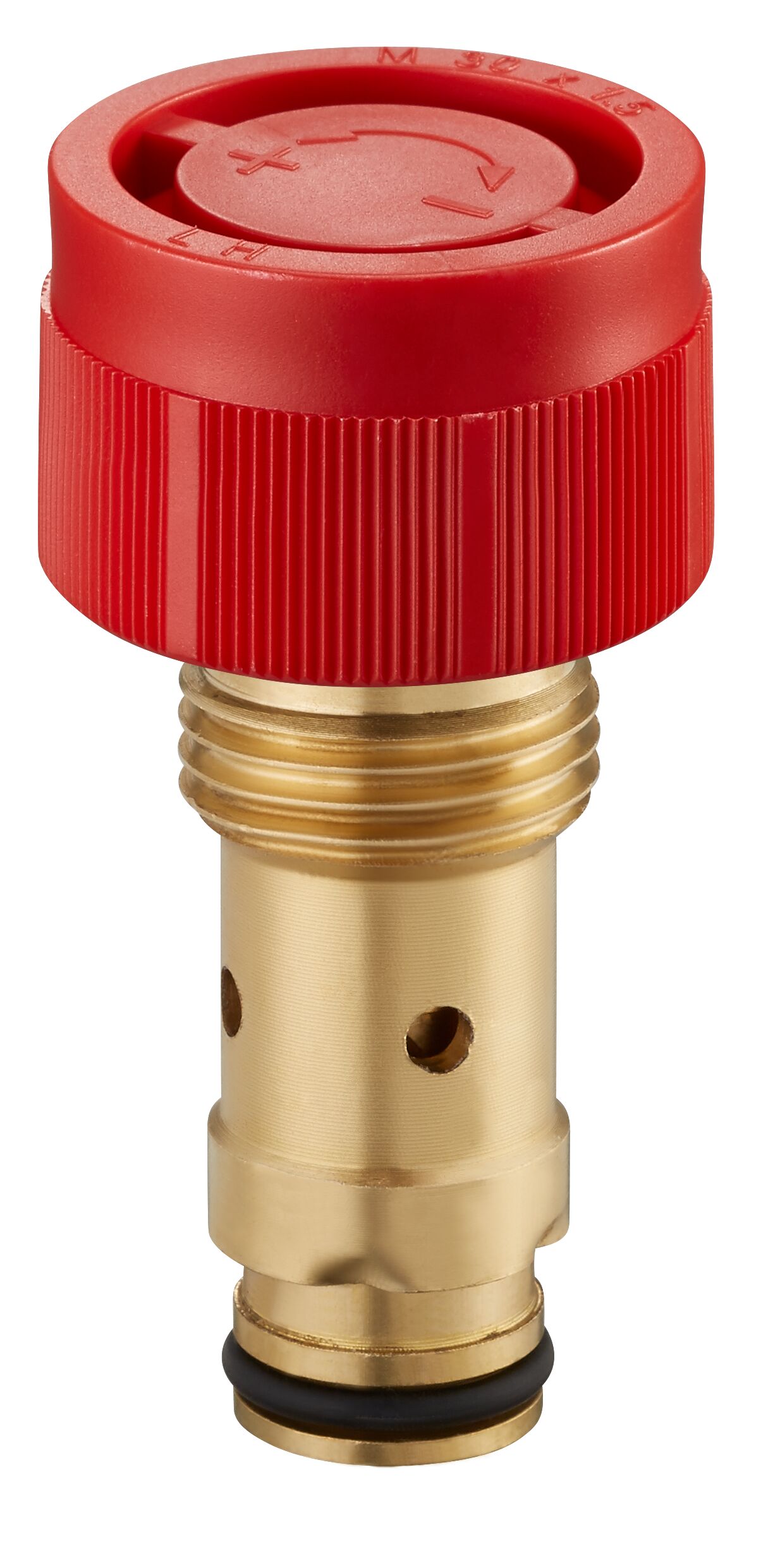

Produktbilder

  Dateigröße
230,55 KB
  Bildgröße
1223 px x 2482 px
  Eigenschaften
  •  Eindeutiges Produktbild
  •  Freigestellt
Download
  Dateigröße
374,77 KB
  Bildgröße
3789 px x 3790 px
  Eigenschaften
  •  Eindeutiges Produktbild
  •  Freigestellt
Download

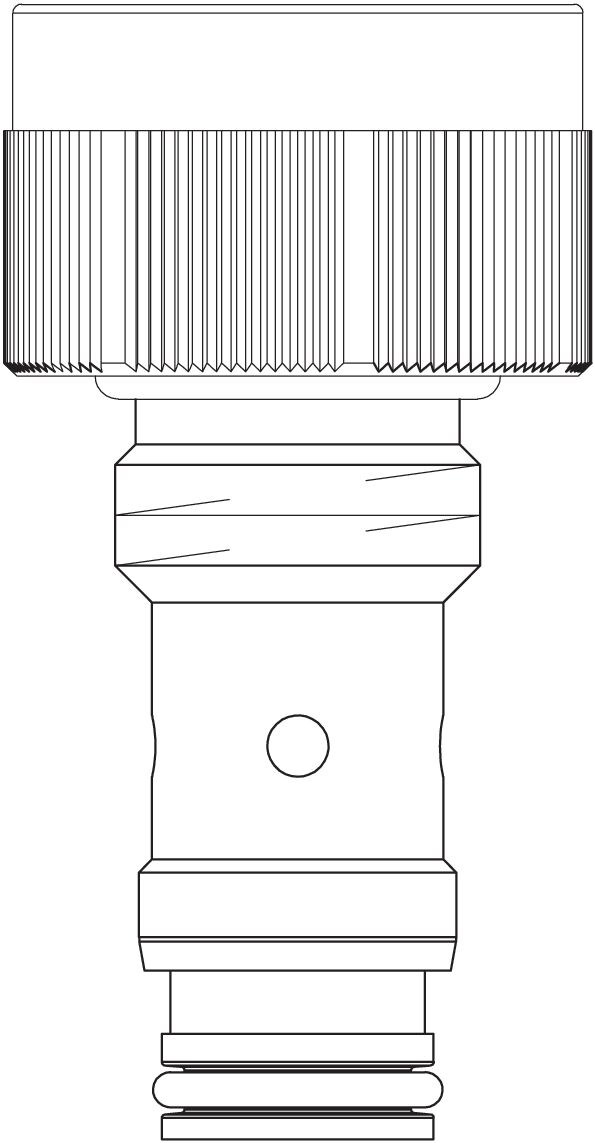

Zeichnungen

  Dateigröße
46,38 KB
  Bildgröße
595 px x 1143 px
  Eigenschaften
  •  Eindeutiges Produktbild
  •  Freigestellt
Download
  Dateigröße
6,06 KB
  Bildgröße
425 px x 425 px
  Eigenschaften
  •  Eindeutiges Produktbild
  •  Freigestellt
Download

ETIM

Klassifizierung
ETIM 7.0
Merkmal Wert
Bedienung thermostatisch
Werkstoff Messing
Einstecklänge 43.5 mm
Sitzabdichtung außenseitig
Größe Heizkörperanschluss / Heizkörperanschluss 1/2 Zoll
Thermostatanschluss M30 x 1,5
Kvs-Wert 0.37
Mit Blindstopfen
