Messsystem OV-DMC 3 mit WLAN-Funktion
ohne Anzeigegerät

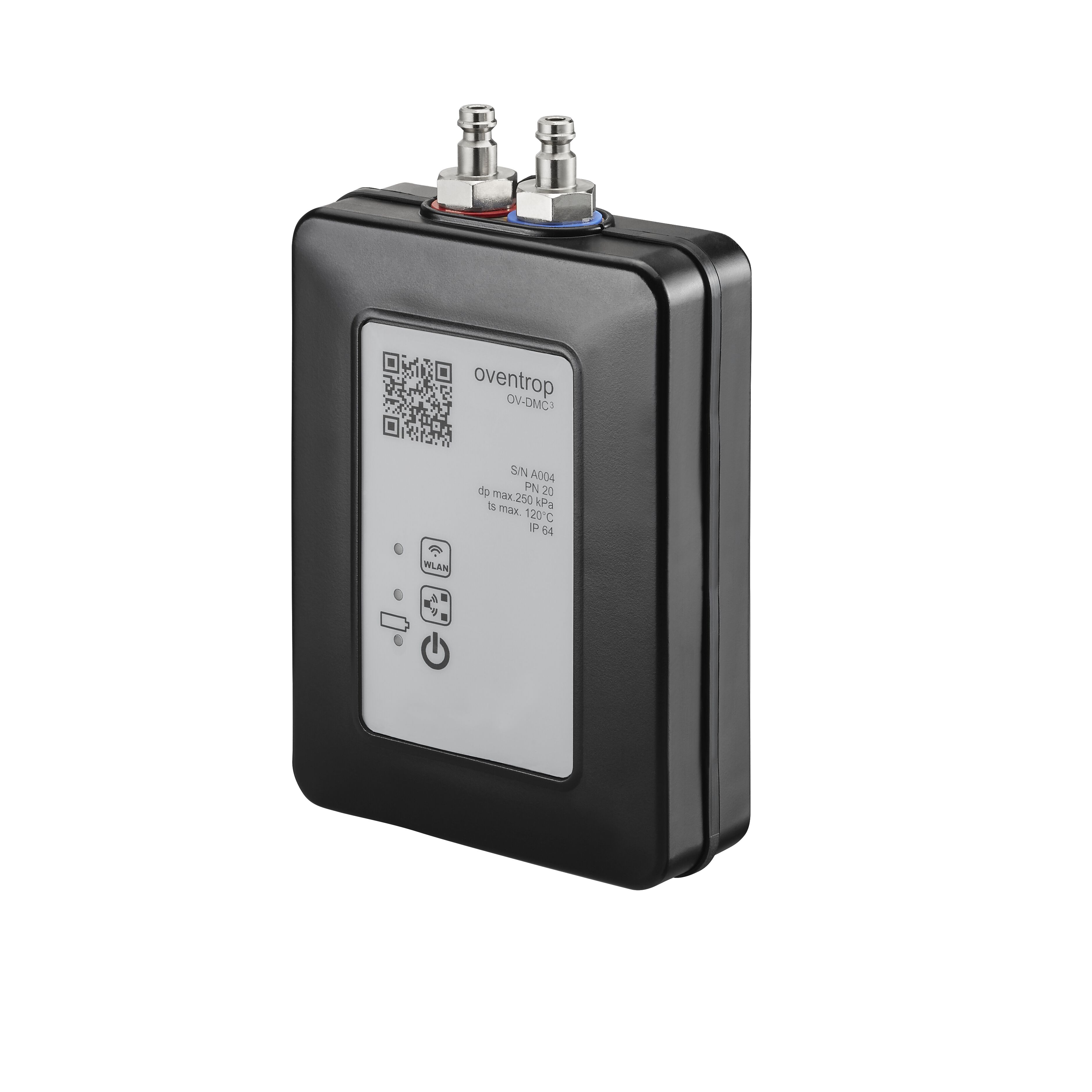

Messystem OV-DMC 3 mit WLAN-Funktion
zur Messung, Übertragung und Ermittlung von Druck-, Durchfluss-, Temperatur- und Leistungsdaten.

Das OV-DMC 3 Messsystem kann in Verbindung mit Oventrop Armaturen, die mit der classic- oder eco-Messtechnik ausgestattet sind (z. B. Hycocon-, Hydrocontrol- und Cocon-Ventilen sowie den Oventrop Messblenden) eingesetzt werden.

Das OV-DMC 3 Messsystem ist speziell für die Einregulierung von Heizungs- bzw. Kühlanlagen konzipiert. Es ist mit Schnittstellen für die Kommunikation mit handelsüblichen Smartphones, Tablets und PC's ausgestattet. Dies erlaubt ein komfortables Einregulieren von Heizungs- und Kühlanlagen sowie die einfache Erstellung von Messprotokollen.

Die Berechnung der Voreinstellung für Oventrop Strangregulierventile ist nach Eingabe der Ventildaten und des gewünschten Solldurchflusses möglich. Auch die permanente Aufnahme des Differenzdruckes und Durchflusses ist möglich. Die Messung von 2 Temperaturen (z. B. Vor- und Rücklauf) mittels anschließbarer Temperaturfühler ermöglicht die direkte Leistungsberechnung.
Art.Nr.: 1069278
EAN: 4026755419603
Hersteller: Oventrop GmbH & Co. KG
Technische Änderungen vorbehalten.

Zubehör

Set 1 = 1 F+E Kugelhahn für Armaturen mit classic-Messtechnik
Art.-Nr. 1060191
Set 2 = 2 Messventile für Armaturen mit classic-Messtechnik
Art.-Nr. 1060281
Messventilverlängerung 2 Verlängerungen, L = 100 mm
Art.-Nr. 1060282
Messventilverlängerung L = 80 mm, Systementleerung erforderlich
Art.-Nr. 1060295
Set 13 = Messadapter + 1 F+E Kugelhahn für Armaturen mit classic-Messtechnik
Art.-Nr. 1060296
Messadapter mit Steckkupplung-Technik für Entleerungs- und Füllwerkzeug
Art.-Nr. 1060297
Messadapter für Armaturen mit classic-Messtechnik
Art.-Nr. 1060298
Messadapter für Hydromat DTR, 2-fach
Art.-Nr. 1060299

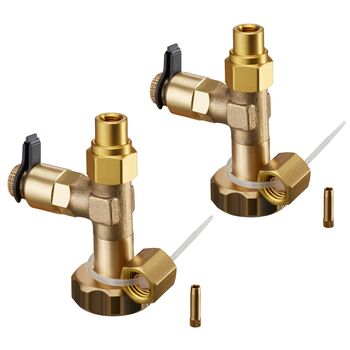

Set 3 = 1 Messventil + 1 F+E Kugelhahn für Armaturen mit classic-Messtechnik
Art.-Nr. 1060381
Set 11 = 1 Messventil + 1 F+E Kugelhahn mit Steckkupplung-Technik
Art.-Nr. 1060391
Entleerungs- und Füllwerkzeug für Hycocon Strangarmaturen
Art.-Nr. 1061791
Messnadeln für Armaturen mit eco-Messtechnik für OV-DMC 2 und OV-DMPC, Set = 2 Messnadeln
Art.-Nr. 1061799
Adapter für Hycocon DTZ Impulsleitung an G ¾ AG
Art.-Nr. 1062090
Set 16 = 2 Messschläuche für OV-DMC 2 und OV-DMPC, L = 0,5 m
Art.-Nr. 1069178
Set 14 = 2 Messschläuche für OV-DMC 2 und OV-DMPC, L = 2 m, rot und blau
Art.-Nr. 1069179
Set 17 = 2 Messnippel mit Sieb mit Steckkupplung-Technik
Art.-Nr. 1069186
Set 9 = 2 Messnadeln für Armaturen mit classic-Messtechnik
Art.-Nr. 1069199

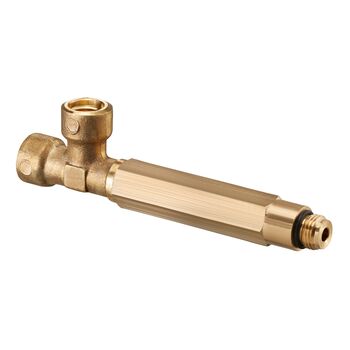

Verlängerung Messventil mit T-Stück Anschluss
Art.-Nr. 1688290

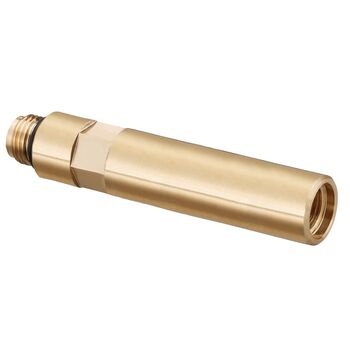

Messventilverlängerung 80 mm 2 Verlängerungen
Art.-Nr. 1688291
Messventilverlängerung L = 40 mm, Systementleerung erforderlich
Art.-Nr. 1688295

Maße

Artikelmaße

Länge Breite Höhe Gewicht
370 mm 170 mm 280 mm 4,56 kg

Verpackungseinheiten

Art Menge Länge Breite Höhe Gewicht
Karton 1 395 mm 210 mm 295 mm 5,02 kg

Bilder

Produktbilder

  Dateigröße
764,41 KB
  Bildgröße
4141 px x 4140 px
  Eigenschaften
  •  Eindeutiges Produktbild
  •  Freigestellt
Download
  Dateigröße
1005,17 KB
  Bildgröße
3489 px x 3489 px
  Eigenschaften
  •  Eindeutiges Produktbild
  •  Freigestellt
Download
  Dateigröße
409,98 KB
  Bildgröße
3754 px x 3754 px
  Eigenschaften
  •  Eindeutiges Produktbild
  •  Freigestellt
Download
  Dateigröße
486,76 KB
  Bildgröße
3754 px x 3754 px
  Eigenschaften
  •  Eindeutiges Produktbild
  •  Freigestellt
Download
  Dateigröße
863,71 KB
  Bildgröße
4141 px x 4140 px
  Eigenschaften
  •  Eindeutiges Produktbild
  •  Freigestellt
Download
  Dateigröße
1,03 MB
  Bildgröße
3489 px x 3489 px
  Eigenschaften
  •  Eindeutiges Produktbild
  •  Freigestellt
Download
  Dateigröße
483,33 KB
  Bildgröße
3776 px x 3776 px
  Eigenschaften
  •  Eindeutiges Produktbild
  •  Freigestellt
Download
  Dateigröße
2,24 MB
  Bildgröße
5120 px x 5120 px
  Eigenschaften
  •  Eindeutiges Produktbild
  •  Freigestellt
Download
  Dateigröße
625,02 KB
  Bildgröße
3582 px x 3582 px
  Eigenschaften
  •  Eindeutiges Produktbild
  •  Freigestellt
Download
  Dateigröße
576,3 KB
  Bildgröße
3776 px x 3776 px
  Eigenschaften
  •  Eindeutiges Produktbild
  •  Freigestellt
Download

Zeichnungen

  Dateigröße
22,68 KB
  Bildgröße
305 px x 472 px
  Eigenschaften
  •  Eindeutiges Produktbild
  •  Freigestellt
Download

ETIM

Klassifizierung
ETIM 7.0 EC011320
Messinstrument für Durchfluss- und Druckregler
Merkmal Wert
Drahtlos
Temperaturmessung
Mit Koffer
Max. Messdruck PN 25
Mit Schnittstelle zum PC
Mit Datenlogger
