Station für gemischte Heizkreise Regumat M3-180 WMZ DN 25
ohne Pumpe, geeignet zur Aufnahme eines Wärmezählers, mit Pumpenkugelhahn und Universalwärmedämmung


Für die Anbindung eines gemischten Heizkreises. Die Stationen beinhalten alle Armaturen, die für die Verbindung von Wärmeerzeuger, Pumpen und Rohrleitungen notwendig sind. Die Stationen ermöglichen das vor- und rücklaufseitige Absperren des Heizkreises. Das Sperrventil im Rücklaufstrang verhindert Fehlzirkulationen. Vor- und Rücklauf können vor Ort individuell gewechselt werden.

Die Stationen bestehen aus einer Absperreinrichtung mit zwei Kugelhähnen zum Absperren des Heizkreises, zwei Thermometern in den Handgriffen integriert zur Anzeige der Vor- und Rücklauftemperatur, einem Sperrventil zur Vermeidung von Fehlzirkulationen, einem Dreiwegemischer mit Stellmotor und einer Wärmedämmung. Je nach Ausführung ist zusätzlich ein Pumpenkugelhahn zum einfachen Pumpenwechsel ohne das Entleeren von Anlagenteilen enthalten.

Die Regumat Stationen zeichnen sich durch eine zeit- und platzsparende Montage der Heizkessel an die Rohrleitungssysteme aus. Es ist eine hohe Funktionssicherheit durch wartungsfreie Armaturen und hochwertige Materialien gegeben. Die Stationen können modular mit verschiedenem Zubehör erweitert werden.
Art.-Nr.: 1356250
EAN: 4026755399615
Hersteller: Oventrop GmbH & Co. KG
Technische Änderungen vorbehalten

Zubehör

Regtronic RH witterungsgeführter Heizkreisregler für gemischten/ungemischten Heizkreis mit 1 x Fernversteller inkl. Raumtemperaturfühler, 1 x Außenfühler, 1 x Rohranlegefühler und 1 x Speicherfühler
Art.-Nr. 1152080
Regtronic RH witterungsgeführter Heizkreisregler für gemischten/ungemischten Heizkreis mit 1 x Außenfühler, 1 x Rohranlegefühler und 2 x Speicherfühler
Art.-Nr. 1152083
Raumbediengerät für Regtronic RH, RH-HT, EM, RM und RS geeignet, Fühlerelement PT 1000, Aufputz
Art.-Nr. 1152087
Installationsrelais zum Anschluss leistungsstarker Pumpen (> 1A)
Art.-Nr. 1152089
Raumtemperaturfühler für Regtronic RH, RH-HT, EM, RM und RS geeignet, Fühlerelement PT 1000, Aufputz
Art.-Nr. 1152095
Fernversteller mit Raumtemperaturfühler für Regtronic RH, RH-HT, EM, RM und RS geeignet, Fühlerelement PT 1000, Aufputz
Art.-Nr. 1152096
Außentemperaturfühler für Regtronic RH, RH-HT, EM, RM, RS und RD-W geeignet, Fühlerelement PT 1000, Aufputz
Art.-Nr. 1152099
Kommunikationsmodul Modbus TCP Regtronic KM-TCP Wandmontage
Art.-Nr. 1159099
Verschlussstopfen für Dreiwegemischer mit manuell einstellbarem Bypass
Art.-Nr. 1350292
Wärmezählereinbauset für Regumat M3/M4-180 DN 25 mit Pumpenkugelhahn (bis Baujahr 2015)
Art.-Nr. 1350444
Erweiterungsmodul für Regumat DN 25 mit Wärmedämmung, für Modulverteiler, Messing
Art.-Nr. 1351470
Modulverteiler für Regumat DN 25 mit Wärmedämmung, für 2 Heizkreise, Messing
Art.-Nr. 1351471
Modulverteiler für Regumat DN 25 mit Wärmedämmung, für 3 Heizkreise, Messing
Art.-Nr. 1351472
Verteilerbalken für Regumat DN 25 mit Wärmedämmung, für 2 Heizkreise, Rotguss
Art.-Nr. 1351571
Verteilerbalken für Regumat DN 25 mit Wärmedämmung, für 2 Heizkreise, Stahl
Art.-Nr. 1351582
Verteilerbalken für Regumat DN 25 mit Wärmedämmung, für 3 Heizkreise, Stahl
Art.-Nr. 1351583
Verteilerbalken für Regumat DN 25 mit Wärmedämmung, für 4 Heizkreise, Stahl
Art.-Nr. 1351584
Verteilerbalken für Regumat DN 25 mit Wärmedämmung, für 5 Heizkreise, Stahl
Art.-Nr. 1351585
Verteilerbalken für Regumat DN 25 mit Wärmedämmung, für 6 Heizkreise, Stahl
Art.-Nr. 1351586
Verteilerbalken für Regumat DN 25 mit Wärmedämmung, für 7 Heizkreise, Stahl
Art.-Nr. 1351587
Verteilerbalken für Regumat DN 25 mit Wärmedämmung, für 8 Heizkreise, Stahl
Art.-Nr. 1351588
Hydraulische Weiche MonoFixx für Regumat DN 25 mit Wärmedämmung, für 1 Heizkreis, Stahl
Art.-Nr. 1351589
Hydraulische Weiche DN 25 mit Wärmedämmung, für 1 Heizkreis, Stahl
Art.-Nr. 1351590
Wandhalterung für Verteilerbalken für Regumat DN 25, Rotguss
Art.-Nr. 1351592
Wandhalterung für Modulverteiler für Regumat DN 25, Messing
Art.-Nr. 1351593
Regumat Wärmeübertrager mit Anschlussarmatur 14 Platten bis 14 kW, für Regumat DN 25
Art.-Nr. 1351596
Regumat Wärmeübertrager mit Anschlussarmatur 30 Platten bis 28 kW, für Regumat DN 25
Art.-Nr. 1351696
Hydraulische Weiche/Verteiler-Kombination HydroFixx für Regumat DN 25 mit Wärmedämmung, für 2 Heizkreise, Stahl
Art.-Nr. 1351698
Hydraulische Weiche/Verteiler-Kombination HydroFixx für Regumat DN 25 mit Wärmedämmung, für 3 Heizkreise, Stahl
Art.-Nr. 1351699
Verschlussstopfenset zum Verschließen eines Heizkreis Anschlusspaares, 2-fach, DN 25
Art.-Nr. 1351770
Kompaktverteiler für Regumat DN 25 mit Wärmedämmung, für 3 Heizkreise, Stahl
Art.-Nr. 1351783
Kompaktverteiler für Regumat DN 25 mit Wärmedämmung, für 5 Heizkreise, Stahl
Art.-Nr. 1351785
Wandhalterung für Regumat DN 25 (bis Baujahr 2015)
Art.-Nr. 1352096
Heizkreisregler Erweiterungsset für Regumat-180 DN 25 (ab Baujahr 2015)
Art.-Nr. 1357290
Erdungsschelle für Regumat und Regumaq X-25/X-45/X-80 DN 20 - DN 32
Art.-Nr. 1359995
Multifunktionsregler Regtronic RM Multifunktionsregler zur Regelung von witterungsgeführten gemischten/ungemischten Heiz- und Kühlkreisen sowie Solaranlagen
Art.-Nr. 1369555

Ersatzteile

Stellmotor 24 V (0-10 V), Laufzeit 140 s, Drehmoment 5 Nm für Regumat M3 DN 20/25/32
Art.-Nr. 1350951
Regelstück für Dreiwegemischer DN 25 (bis Baujahr 2015), mit Dichtungssatz
Art.-Nr. 1350285
Dichtungssatz für Dreiwegemischer DN 25 (bis Baujahr 2015)
Art.-Nr. 1350289
Adapter für Oventrop Stellmotoren (bis Baujahr 2015), schwarz
Art.-Nr. 1350296
Absperreinrichtung für Regumat DN 25 (bis Baujahr 2015)
Art.-Nr. 1353181
Überströmeinsatz für Regumat DN 25 (bis Baujahr 2015)
Art.-Nr. 1353390
Wärmedämmung für Regumat-180 DN 25 mit Pumpenkugelhahn
Art.-Nr. 1355091
Thermometer für Regumat-130 DN 25 und Regumat DN 32/40/50, blau
Art.-Nr. 1355093
Thermometer für Regumat-130 DN 25 und Regumat DN 32/40/50, rot
Art.-Nr. 1355094
Universalwärmedämmung für Regumat-180 DN 25 mit Pumpenkugelhahn (bis Baujahr 2015)
Art.-Nr. 1356097
Thermometer für Regumat-180 DN 25 (bis Baujahr 2015), blau
Art.-Nr. 1356293
Thermometer für Regumat-180 DN 25 (bis Baujahr 2015), rot
Art.-Nr. 1356294
Stellmotor 24 V (3-Punkt), Laufzeit 140 s, Drehmoment 5 Nm für Regumat M3 DN 20/25/32
Art.-Nr. 1350952
Flanschrohr mit Sperrventil für Regumat-180 DN 25 mit Pumpenkugelhahn, Länge 279 mm
Art.-Nr. 1352272
Dreiwegemischer für Regumat M3 DN 25 (bis Baujahr 2015), ohne manuell einstellbaren Bypass
Art.-Nr. 1350271
Stellmotor 230 V (3-Punkt), Laufzeit 140 s, Drehmoment 5 Nm für Regumat M3 DN 20/25/32
Art.-Nr. 1350953
Dreiwegemischer für Regumat M3 DN 25 (bis Baujahr 2015), mit manuell einstellbaren Bypass
Art.-Nr. 1350281
Stellmotor 230 V (3-Punkt), Laufzeit 35 s, Drehmoment 5 Nm für Regumat M3 DN 20/25/32
Art.-Nr. 1361098
Flanschrohr mit Sperrventil für Regumat-180 DN 25, Länge 180 mm
Art.-Nr. 1352273
Flanschrohr mit Sperrventil für Regumat-180 DN 25, Länge 361 mm
Art.-Nr. 1352297
Stellmotor 230 V, Laufzeit 140 s, Drehmoment 5 Nm für Regumat MF DN 25 und Regumat M3 DN 20/25/32, mit Vorlauftemperaturfestwertregelung
Art.-Nr. 1351055

Maße

Artikelmaße

Länge Breite Höhe Gewicht
200 mm 248 mm 513 mm 6,3 kg

Verpackungseinheiten

Art Menge Länge Breite Höhe Gewicht
Karton 1 535 mm 275 mm 245 mm 6,9 kg

Bilder

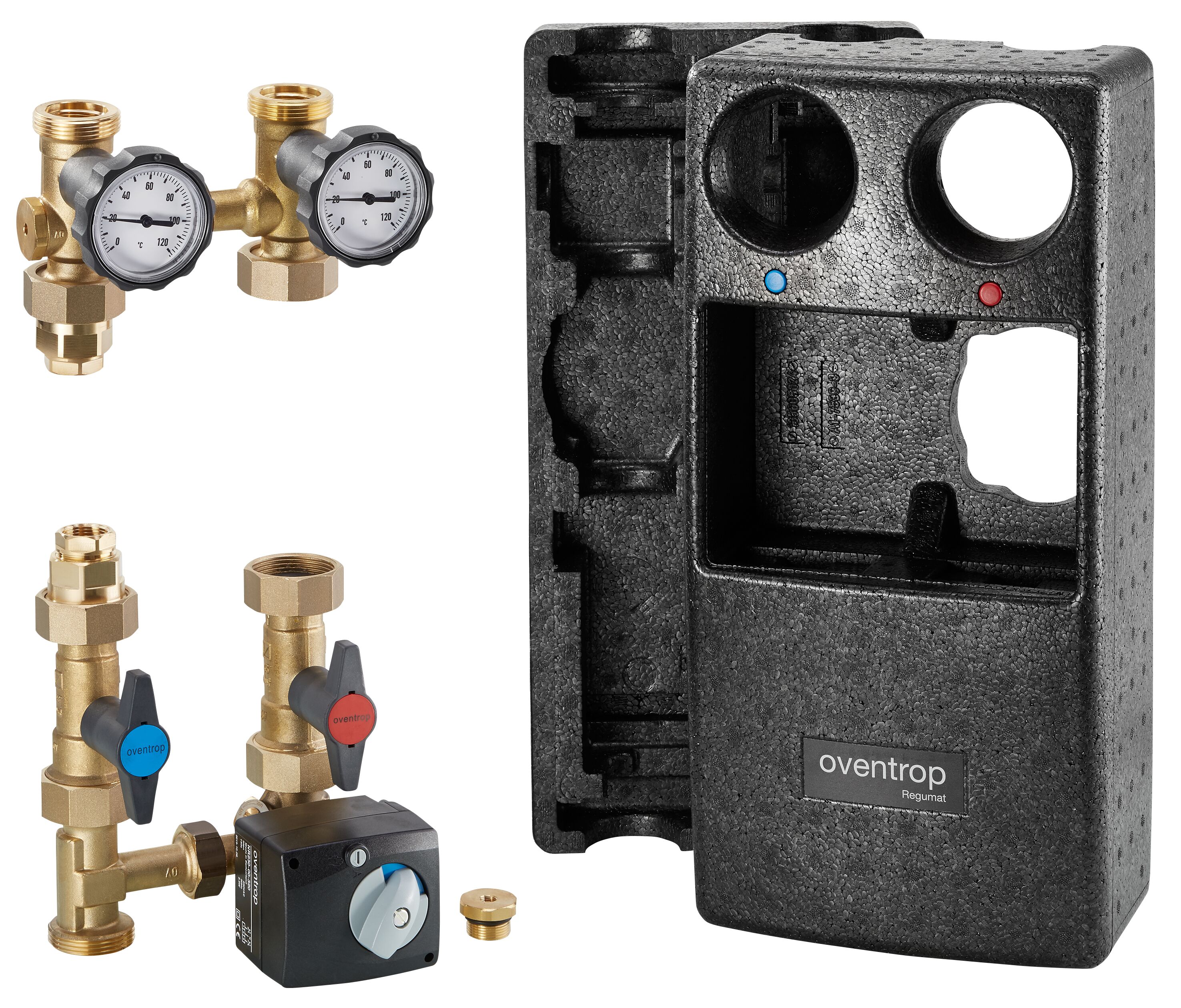

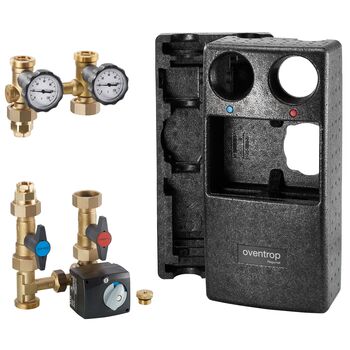

Produktbilder

  Dateigröße
1,22 MB
  Bildgröße
2951 px x 2519 px
  Eigenschaften
  •  Eindeutiges Produktbild
  •  Freigestellt
Download

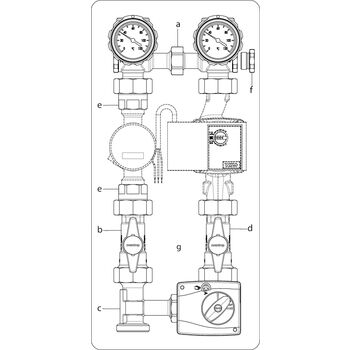

Zeichnungen

  Dateigröße
85,35 KB
  Bildgröße
352 px x 727 px
  Eigenschaften
  •  Eindeutiges Produktbild
  •  Freigestellt
Download

ETIM

Klassifizierung
ETIM 7.0 EC001110
Kompaktinstallation für Wärmepumpe
Merkmal Wert
Breite 248 mm
Höhe 520 mm
Tiefe 210 mm
Anschluss 1 1/2 Zoll
Mit Wärmedämmung
Mit Thermometer
Anschluss an Heizkreis
Mit Umwälzpumpe
Mit Sicherheitsventil
Mit Manometer
Mit Rückschlagventil
Mit Füll- und Entleerungshahn
Max. Durchfluss 4.3 m³/h
Mit Anschluss Ausdehnungsgefäß
Mit automatischer Entlüftung
