Unibox TQ-RTL vario Raum- und Rücklauftemperaturregelung
ohne Abdeckung

Bitte warten!

Grundausstattung zur Rücklauftemperaturbegrenzung (verdeckt) mit voreinstellbarem Thermostatventil Q-Tech für den automatischen hydraulischen Abgleich

Einbauset bestehend aus:
- Wandeinbaukasten mit voreinstellbarem
Thermostatventil mit Ventileinsatz QA
- integrierter Rücklauftemperaturbegrenzer
- Entlüftungs- und Spülventil
- Ventil mit G ¾ Rohrleitungsanschluss für Oventrop Klemmringverschraubungen

Für den kombinierten Einsatz in Heizungsanlagen mit Radiatorbetrieb

Bautiefe: 57 mm
Max. Betriebsdruck ps: 10 bar (PN 10)
Betriebstemperatur ts: 2 °C bis 100 °C
Sollwertbereich: 20-40 °C (Rücklauftemperatur)
Raumtemperatur: abhängig vom eingesetzten
Regler
Art.Nr.: 1022736
EAN: 4026755462562
Hersteller: Oventrop GmbH & Co. KG
Technische Änderungen vorbehalten.
Download GAEB


Download Ausschreibungstext

Zubehör

Thermostat mit Fernverstellung Uni FHU 2 m Kapillarrohr
Art.-Nr. 1012595
Thermostat mit Fernverstellung Uni FHU 5 m Kapillarrohr
Art.-Nr. 1012596
Thermostat mit Fernverstellung Uni FHU 10 m Kapillarrohr
Art.-Nr. 1012597
Funkstellantrieb mote 420 (EnOcean) batteriebetrieben, Gewindeanschluss M 30 x 1,5
Art.-Nr. 1150766
Elektrothermischer Stellantrieb Aktor T 2P 2-Punkt-Regelung 230 V AC, stromlos geschlossen, Gewindeanschluss M 30 x 1,5
Art.-Nr. 1012415
Montagekanal für Unibox Höhe,Breite,Tiefe 350x130x57mm, aus verzinktem Stahlblech
Art.-Nr. 1022652
Montagekanal für Unibox Höhe,Breite,Tiefe 490x160x57mm, aus verzinktem Stahlblech
Art.-Nr. 1022653
Duo-Anschlussstück für den Anschluss von zwei Heizkreisen, 1 x G ¾ ÜM, 2 x G ¾ AG
Art.-Nr. 1022655
Verlängerung für Unibox RTL, für RTLH Ventile, 20 mm
Art.-Nr. 1022699
Ventileinsatz für Unibox und RTLH Ventile M 30 x 1,5 für vertauschten Vor- und Rücklauf
Art.-Nr. 1026970
Ventileinsatz für Unibox und RTLH Ventile M 30 x 1,5 für Rücklauftemperaturbegrenzer
Art.-Nr. 1026981
Ventileinsatz für Thermostatventile AV 9, CV 9, RFV 9 und E, Multiblock T-RTL und Unibox M 30 x 1,5, DN 10 - DN 20, kv = 0,67
Art.-Nr. 1187047
Ventileinsatz für Thermostatventile AQ, RFQ und EQ, Multiblock TQ und TQ-RTL, Multiflex FQ, Unibox TQ und TQ vario 10 bis 170 l/h voreinstellbar
Art.-Nr. 1187065
Ventileinsatz für Thermostatventile A, AV 9, ADV 9, CV 9, E, AF, RF und RFV 9, Multiblock T, TU und TFU und Unibox für vertauschten Vor- und Rücklauf, M 30 x 1,5, mit Voreinstellung
Art.-Nr. 1187078

Hauben und Schränke

Abdeckung für Unibox T-RTL vario, TQ-RTL vario, T vario, TQ vario und E BV vario geschlossen, Kunststoff weiß
Art.-Nr. 1022776
Abdeckung für Unibox T-RTL vario, TQ-RTL vario, T vario, TQ vario und E BV vario geschlossen, Echtglas weiß
Art.-Nr. 1022774
Abdeckung für Unibox T-RTL vario, TQ-RTL vario, T vario, TQ vario und E BV vario geschlossen, Echtglas schwarz
Art.-Nr. 1022775
Abdeckung mit Thermostat als Ersatz für Unibox T, T-RTL, TQ-RTL und E BV Kunststoff weiß
Art.-Nr. 1022779
Abdeckung mit Thermostat als Ersatz für Unibox T, T-RTL, TQ-RTL und E BV Echtglas weiß
Art.-Nr. 1022777
Abdeckung mit Thermostat als Ersatz für Unibox T, T-RTL, TQ-RTL und E BV Echtglas schwarz
Art.-Nr. 1022778

Ersatzteile

Ventilisolierung für Uniboxen mit thermostatischer Regelung für Unibox T- T-RTL, E BV und T-RTL vario
Art.-Nr. 1022792

Maße

Artikelmaße

Länge Breite Höhe Gewicht
200 mm 140 mm 60 mm 0,79 kg

Verpackungseinheiten

Art Menge Länge Breite Höhe Gewicht
Karton 1 253 mm 185 mm 100 mm 0,94 kg

Bilder

Produktbilder

  Dateigröße
322,28 KB
  Bildgröße
2372 px x 2545 px
  Eigenschaften
  •  Eindeutiges Produktbild
  •  Freigestellt
Download

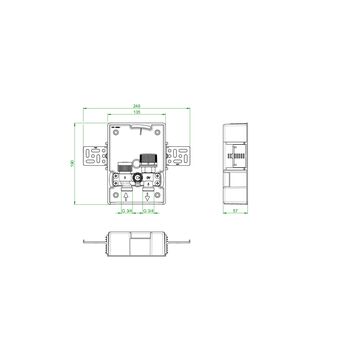

Maßzeichnungen

  Dateigröße
38,87 KB
  Bildgröße
1155 px x 809 px
  Eigenschaften
  •  Eindeutiges Produktbild
  •  Freigestellt
Download

Zeichnungen

  Dateigröße
21,49 KB
  Bildgröße
425 px x 425 px
  Eigenschaften
  •  Eindeutiges Produktbild
  •  Freigestellt
Download

Dokumente

Anleitung

  Name Dateigröße
Einbauanleitung "Unibox TQ RTL" ohne Abdeckung
weitere Sprachen
L_102273680.pdf
L_102273680.pdf
5,95 MB

Datenblatt

  Name Dateigröße
Unibox TQ-RTL vario Datenblatt
weitere Sprachen
Unibox TQ-RTL vario Data sheet
Unibox TQ-RTL vario Fiche technique
„Unibox TQ-RTL vario“ pentru reglarea temperaturii camerei și a temperaturii pe retur
890,21 KB
Zuordnung Unibox - Unibox Abdeckung
23,24 KB

Broschüre

  Name Dateigröße
„Unibox“ Einzelraum-Temperaturregelung und Rücklauftemperaturbegrenzung in Flächenheizungen „Floorbox“ Verteilerlose Installation von Flächenheizungen
weitere Sprachen
“Unibox” Individual room temperature control and return temperature limitation in surface heating systems
«Unibox» Régulation de le température par pièce et limitation de la température de retour dans des installations de surfaces chauffantes
Unibox, regulación de temperatura ambiente individual y limitación de temperatura de retorno para sistemas de calefacción por suelo radiante
"Unibox" Temperatuurregeling voor de individuele ruimte en begrenzing van retourtemperatuur in vloerverwarmingen „Floorbox“ Installatie van vloerverwarmingen zonder verdeler
Unibox - Regulacja temperatury pomieszczeƒ i temperatury czynnika w p ́tli ogrzewania podłogowego
«Unibox» Регулирование систем панельного отопления в отдельных помещениях / «Floorbox» Устройство панельного отопления без использования распределительной гребенки
“Unibox” Controlo de temperatura ambiente e limitação da temperatura de retorno de sistemas de piso radiante / “Floorbox” Instalação de sistemas de piso radiante sem distribuidor / colector
“Unibox” Regolazione della singola zona e limitazione della temperatura di ritorno in impianti di ricaldamento superficiali
„Unibox“ Regulace teploty jednotlivých místností a omezení teploty ve zpátečce v plošném vytápění „Floorbox“ Instalace plošného vytápění bez rozdělovače
Unibox felületfűtési szabályozók és visszatérőhőmérséklet-korlátozók
731,03 KB
Die neue Unibox: Flächentemperierung mit System
weitere Sprachen
Unibox
Unibox Régulation de la température de surfaces
Unibox control de temperatura ambiente y limitación de temperatura de retorno
Unibox контроль температуры в помещении и ограничение температуры обратной линии
Systeemregeling voor vloerverwarming De nieuwe Unibox
Unibox – Reglarea temperaturii camerei și limitarea temperaturii pe retur
Unibox - regulace prostorové teploty a omezení teploty ve zpátečce
Unibox
4,66 MB
Edles Echtglas. Unsere Unibox für Flächenheizungen.
weitere Sprachen
Noble genuine glass. Our Unibox for surface heating systems.
Verre véritable noble. Notre Unibox pour surfaces chauffantes.
Sticlă veritabilă elegantă. Unibox pentru încălzirea prin pardoseală.
Unibox для систем поверхневого опалення
285,4 KB

ETIM

Klassifizierung
ETIM 7.0
Merkmal Wert
Einbautiefe 57
Betriebstemperatur 2 - 100
Max. Arbeitsdruck 10
Abmessung Rohranschluss 3/4 Zoll
