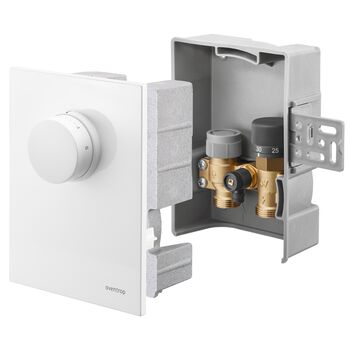

Unibox TQ-RTL Raum- und Rücklauftemperaturregelung
Kunststoff weiß


mit voreinstellbarem Thermostatventil Q-Tech für den automatischen hydraulischen Abgleich, Abdeckung mit integriertem Thermostat Uni FHU und innenliegendem Rücklauftemperaturbegrenzer

Einbauset bestehend aus:
- Wandeinbaukasten mit voreinstellbarem Thermostatventil mit Ventileinsatz QA
- integrierter Rücklauftemperaturbegrenzer
- Entlüftungs- und Spülventil
- Ventilisolierung
- Abdeckung mit integriertem Thermostat
- Ventil mit G ¾ Rohrleitungsanschluss für Oventrop Klemmringverschraubungen

Für den kombinierten Einsatz in Heizungsanlagen mit Radiatorbetrieb

Oberfläche: weiß
Bautiefe: 57 mm
Max. Betriebsdruck ps: 10 bar (PN 10)
Betriebstemperatur ts: 2 °C bis 100 °C
Sollwertbereich: 7-28 °C (Raumtemperatur)
20-40 °C (Rücklauftemperatur)
Art.Nr.: 1022739
EAN: 4026755463255
Hersteller: Oventrop GmbH & Co. KG
Technische Änderungen vorbehalten.

Maße

Artikelmaße

Länge Breite Höhe Gewicht
290 mm 190 mm 155 mm 1,16 kg

Verpackungseinheiten

Art Menge Länge Breite Höhe Gewicht
Karton 1 295 mm 195 mm 164 mm 1,6 kg

Bilder

Produktbilder

  Dateigröße
497,86 KB
  Bildgröße
3392 px x 2846 px
  Eigenschaften
  •  Eindeutiges Produktbild
  •  Freigestellt
Download

Maßzeichnungen

  Dateigröße
36,28 KB
  Bildgröße
1155 px x 809 px
  Eigenschaften
  •  Eindeutiges Produktbild
  •  Freigestellt
Download

Zeichnungen

  Dateigröße
12,29 KB
  Bildgröße
425 px x 425 px
  Eigenschaften
  •  Eindeutiges Produktbild
  •  Freigestellt
Download

Dokumente

Broschüre

  Name Dateigröße
weitere Sprachen

731,03 KB
weitere Sprachen 4,66 MB

ETIM

Klassifizierung
ETIM 7.0
Merkmal Wert
Einbautiefe 57
Betriebstemperatur 2 - 100
Max. Arbeitsdruck 10
Abmessung Rohranschluss 3/4 Zoll
Raumtemperaturregelung
Farbe der Abdeckplatte weiß
Material Abdeckplatte Kunststoff
