Racor de corte escuadra "Combi 3"
G ½ M x G ¾ M, para radiadores con distribuidor integrado


OVENTROP-Racor de corte "Combi 3"

Válvula de latón, cuerpo niquelado. Disco de válvula de latón con junta de EPDM. Tapón protector de latón con junta tórica adicional.

Los racores individuales se utilizan para radiadores con distribuidores bitubo. Para preajustar, cortar, vaciar y llenar el radiador.

El racor "Multiflex" es adecuado para radiadores con distribuidor integrado de los siguientes radiadores:

Agis, Alarko, Arbonia, Baykan, Bemm, Biasi, Borer, Bremo, Caradon-Stelrad, Celikpan, Concept, Cöskünöz, DEF, Delta, Demrad, DiaNorm, Dia-therm, Dunaferr, DURA, Ferroli, HM-Galant, Henrad, Hoval, Hudevad, IMAS, Itemar, Jugoterm, Korado, Manaut, Quinn, Purmo, Radson, Runtal, Schäfer, Starpan, Stelrad, Superia, TermoTeknik, Thor, US-Steel, Vasco, VEHA, Zehnder, Zenith


Material: latón
Superficie: niquelado

Presión nominal: 10 bar
máx. temperatura de funcionamiento: 120 °C

Artículo: 1016577
EAN: 4026755302615
Manufacturer: Oventrop GmbH & Co. KG
Subject to technical modifications without notice.
Dimensión del artículo
Longitud Anchura Altura Peso
60 mm 34 mm 57 mm 0,25 kg
Unidades de embalaje
Tipo Cantidad Longitud Anchura Altura Peso
Caja de cartón 1 60 mm 34 mm 57 mm 0,25 kg
Caja de cartón 25 180 mm 180 mm 148 mm 6,33 kg

Nota sobre CAD-Viewer

Para abrir el CAD-Viewer y descargar datos CAD, descargue e instale la aplicación CAD.

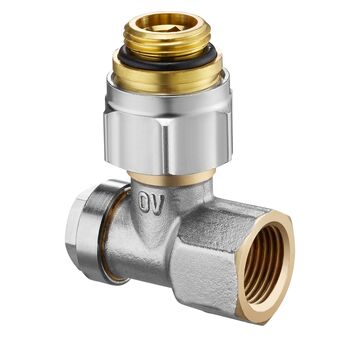

Fotos del producto
  Tamaño del archivo
247,55 KB
  Tamaño
1431 px x 1971 px
  Propiedades
  •  Limpiar imagen de producto
  •  Separar
Download
  Tamaño del archivo
307,22 KB
  Tamaño
1542 px x 2014 px
  Propiedades
  •  Limpiar imagen de producto
  •  Separar
Download

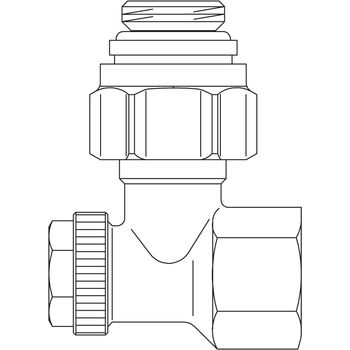

Dibujos
  Tamaño del archivo
34,48 KB
  Tamaño
595 px x 819 px
  Propiedades
  •  Limpiar imagen de producto
  •  Separar
Download
Hojas técnicas
  Nombre Tamaño
db_1016241_1_en.pdf 2,63 MB
Declaración del fabricante
Klassifizierung
ETIM 7.0 EC010866
Radiator foot valve
Característica Valor
Model Inner thread/outer thread
Surface protection Nickel-plated
Operation Allen
Right-angled model
Adjustable
With compression set
With drain
Size of pipe connection 3/4 inch
Size of radiator connection 1/2 inch (15)
Shortened construction length
Reverse direction of flow
Housing material Brass
