Válvula de bola "Optibal", mango mariposa
DN 25, Rp 1 y atornillado con RM, PN 16, latón


OVENTROP-Válvula de bola "Optibal"

Material: latón
Superficie: niquelado

DN: DN 25

Presión nominal: 16 bar
mín. temperatura de funcionamiento: -10 °C
máx. temperatura de funcionamiento: 100 °C

Artículo: 1075808
EAN: 4026755128833
Manufacturer: Oventrop GmbH & Co. KG
Subject to technical modifications without notice.
Dimensión del artículo
Longitud Anchura Altura Peso
116 mm 76,5 mm 51 mm 0,77 kg
Unidades de embalaje
Tipo Cantidad Longitud Anchura Altura Peso
Bolsa 1 116 mm 76,5 mm 51 mm 0,77 kg
Caja de cartón 8 185 mm 185 mm 150 mm 6,29 kg

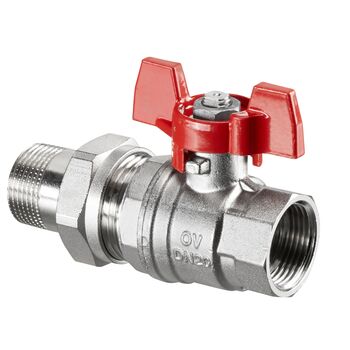

Fotos del producto
  Tamaño del archivo
316,01 KB
  Tamaño
2016 px x 1520 px
  Propiedades
  •  Limpiar imagen de producto
  •  Separar
Download
Dibujos
  Tamaño del archivo
24,69 KB
  Tamaño
595 px x 410 px
  Propiedades
  •  Limpiar imagen de producto
  •  Separar
Download
Hojas técnicas
  Nombre Tamaño
db_1077103_en.pdf 2,03 MB
Declaración del fabricante
Klassifizierung
ETIM 7.0 EC011343
Ball valve
Característica Valor
Model Straight
Surface protection Nickel-plated
Material quality Dezincification resistant brass (DZR)
Operation Lever handle
Article compression class PN 16
Max. medium temperature (continuous) 100 °C
Nominal inner diameter of connection 2 DN 25
KIWA certified
Permitted by NCP
Min. medium temperature (continuous) -10 °C
With drain
Flange compression class PN 16
Angle of the valve 90 °
Housing construction 2-part
Full bore
Handle height 53 mm
Handgrip length 60 mm
With connection 1 coupling
With connection 2 coupling
FM quality mark
VdS quality mark
UL quality mark
ULC quality mark
LPCB quality mark
Fire-safe
DVGW quality mark
Housing material Brass
Spindle material Brass
With drain possibility (connection)
Medically clean
Nominal inner diameter connection 1 DN 25
Grease-free
Material ball seal Polytetrafluoroethylene (PTFE)
Material ball Brass
Primary spindle seal material Fluor caoutchouc (FPM/FKM)
Secondary spindle seal material Fluor caoutchouc (FPM/FKM)
