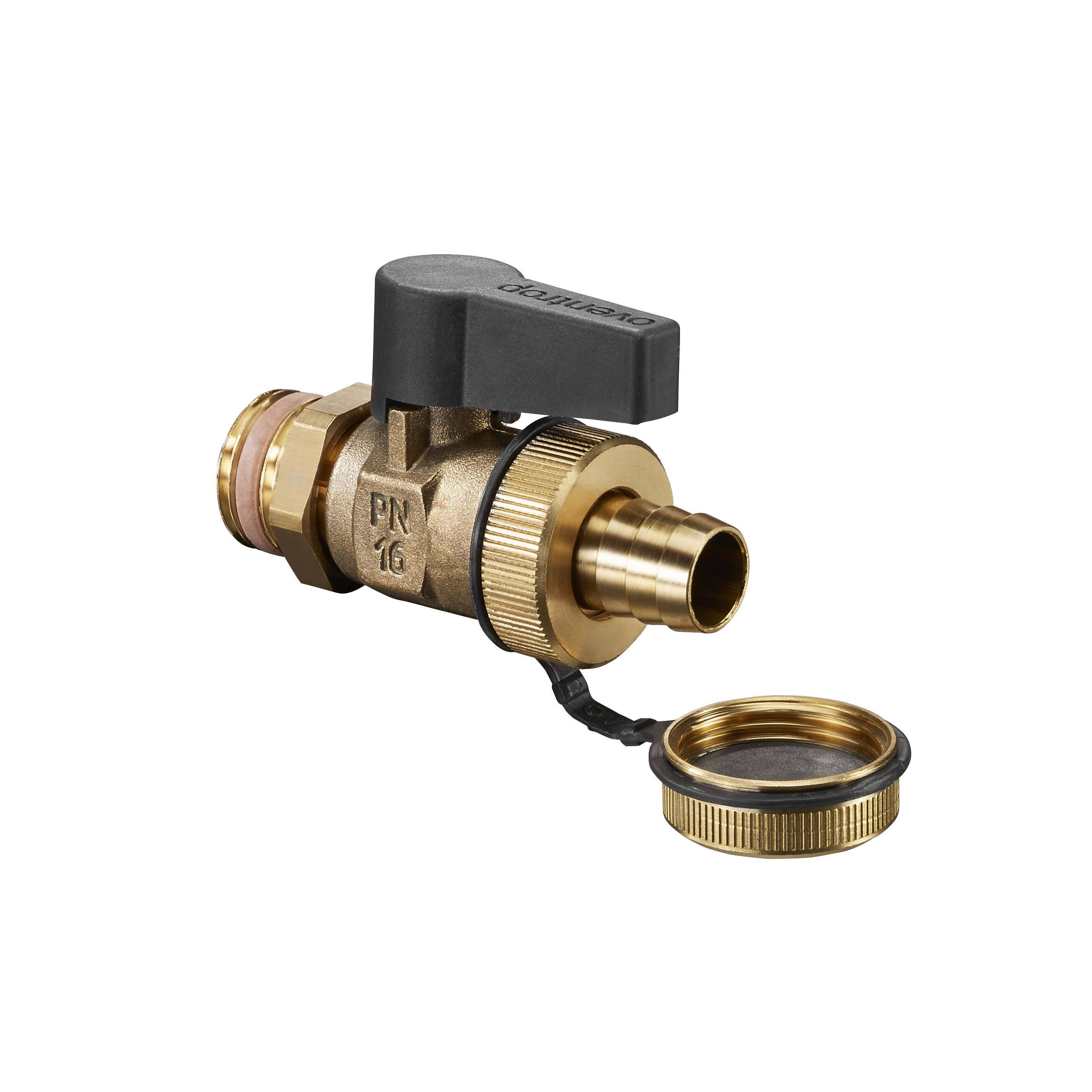

Robinet de vidange et de remplissage à tournant sphérique Optiflex avec filetage mâle PN 16, avec raccord porte-caoutchouc en laiton
DN 15, G ½


Pour le remplissage et la vidange d'installations de chauffage et de rafraîchissement, de chaudières, de radiateurs et de la tuyauterie.
Avec capuchon de fermeture. Manette à butée. Raccords porte-caoutchouc, si inclus, à étanchéité souple.
  • Fonction principale: Robinet de vidange et de remplissage
  • Lieu de montage: Aller ou retour
  • Matériau corps: Laiton
  • Fluide: Eau, Mélange eau-glycol
  • Température de service: 0 - 120 °C
  • Fermeture: Oui
  • Diamètre nominal: DN 15
  • Raccordements: Filetage mâle
  • Dimension de raccordement: G 1/2
  • Kvs: 3.3
Art.-Nr.: 1034315
EAN: 4026755324785
Hersteller: Oventrop GmbH & Co. KG
Technische Änderungen vorbehalten

Dimensions

Dimensions de l’article

Longueur Largeur Hauteur Poids
77 mm 47 mm 32 mm 0,18 kg

Unités de conditionnement

Type Quantité Longueur Largeur Hauteur Poids
Carton 1 77 mm 47 mm 32 mm 0,18 kg
Inconnu 50 295 mm 285 mm 115 mm 9,05 kg

Images

Images de produits

  Taille du fichier
308,4 KB
  Taille de l'image
2857 px x 2857 px
  Caractéristiques
  •  Image claire du produit
  •  Recadré
Téléchargement

Plans

  Taille du fichier
27,32 KB
  Taille de l'image
595 px x 471 px
  Caractéristiques
  •  Image claire du produit
  •  Recadré
Téléchargement

Documents

Brochure

  Nom Taille du fichier
Autres langues 3,48 MB
Autres langues 9,43 MB

ETIM

Klassifizierung
ETIM 7.0 EC010071
Fill and drain valve
Caractéristique Valeur
traitement de surface non traité
raccordement 2 embout à olive dévissable
commande poignée
avec manomètre
avec soupape de trop-plein
élément de fermeture sphère
Température moyenne maximale (fonctionnement continu) 120 °C
avec clé de service
Matériau du boîtier laiton
Pression de service maximale à 20 °C 16 bar
Diamètre intérieur nominal raccordement 1 1/2 pouce (15)
