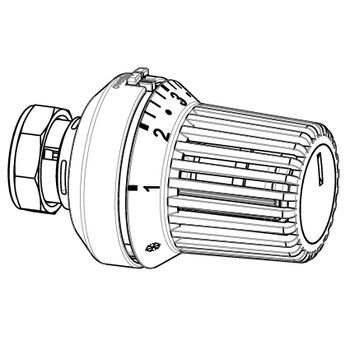

Tête thermostatique Uni XH
M 30 x 1,5, 7-28 °C, 0 * 1-5, bulbe liquide, blanc


Thermostat «Uni XH»

avec bulbe liquide. Limitation et blocage d’une valeur nominale individuelle. Avec fonction hors-gel. Testé et approuvé selon EN 215.

Convient pour robinets avec raccordement fileté M 30 x 1,5 et robinetterie intégrée avec raccordement fileté M 30 x 1,5 des fabricants de radiateurs suivants :

ACOVA, Alarko, Aluplan, Arbonia, Baufa, Bemm, Borer, Bremo, Caradon- Stelrad, Cetra, Cöskünöz, Concept, Dekatherm, DEF, Delta, Demrad, DiaNorm, Dia-therm, Dunaferr, DURA, Ferroli, Gerhard + Rauh, Heatline, Henrad, HM- Heizkörper, Hoval, IMAS, Itemar/Biasi, Jaga, JOCO, Kaitherm, Kalor, Kermi, Korado, Lembacher, Manaut, Merriott, Neria, Purmo, Radson, Rettig, Runtal, Starpan, Stelrad, Superia, Univa, US-Steel, Vasco, VEHA, Winkels, Zehnder, Zenith.

Plage de réglage 7-28°C
Graduation sur la poignée 0 *1-5
Avec position zéro
Réf.: 1011365
EAN: 4026755219845
Fabricant: Oventrop GmbH & Co. KG
Sous réserve de modifications techniques.

Moteurs

Moteur électrothermique Aktor T 2P, réglage tout ou rien 230 V AC, fermé hors tension, raccordement fileté M 30 x 1,5
Réf. 1012415
Moteur électrothermique Aktor T 2P, réglage tout ou rien 24 V AC / DC, fermé hors tension, raccordement fileté M 30 x 1,5
Réf. 1012416
Moteur électrothermique Aktor T 2P, réglage tout ou rien 230 V AC, ouvert hors tension, raccordement fileté M 30 x 1,5
Réf. 1012425
Moteur électrothermique Aktor T 2P, réglage tout ou rien 24 V AC / DC, ouvert hors tension, raccordement fileté M 30 x 1,5
Réf. 1012426
Moteur électrothermique Aktor T 2P, réglage tout ou rien 230 V AC, fermé hors tension, avec interrupteur auxiliaire, raccordement fileté M 30 x 1,5
Réf. 1012435
Moteur électrothermique Aktor T 2P, réglage tout ou rien 24 V AC / DC, fermé hors tension, raccordement fileté M 30 x 1,5, longueur du câble 2 m
Réf. 1012442
Moteur électrothermique Aktor T 2P, réglage tout ou rien 230 V AC, fermé hors tension, raccordement fileté M 30 x 1,5, longueur du câble 2 m
Réf. 1012452
Moteur électrothermique Aktor T 2P, réglage tout ou rien 230 V AC, fermé hors tension, raccordement fileté M 30 x 1,5, longueur du câble 2 m
Réf. 1012455
Moteur électrothermique Aktor T 2P, réglage tout ou rien 230 V AC, fermé hors tension, raccordement fileté M 30 x 1,5, longueur du câble 10 m
Réf. 1012459
Servo-moteur Aktor M, réglage tout ou rien, temps de fonctionnement court 230 V AC, raccordement fileté M 30 x 1,5
Réf. 1012710
Servo-moteur Aktor M, réglage tout ou rien, temps de fonctionnement court 24 V AC / DC, raccordement fileté M 30 x 1.5
Réf. 1012711
Servo-moteur Aktor M ST L NC, réglage progressif avec 0 - 10 V 24 V AC / DC, moteur proportionnel modulant, raccordement fileté M 30 x 1,5
Réf. 1012717
Servo-moteur Aktor M, réglage progressif avec 0 - 10 V, raccordement fileté M 30 x 1,5 24 V AC / DC, moteur proportionnel modulant, raccordement fileté M 30 x 1,5
Réf. 1012725
Servo-moteur Aktor M, réglage progressif avec 0 - 10 V, raccordement fileté M 30 x 1,5 24 V AC / DC, moteur proportionnel modulant avec recopie de position, raccordement fileté M 30 x 1,5
Réf. 1012726
Servo-moteur Aktor M, réglage tout ou rien et trois points 230 V AC, raccordement fileté M 30 x 1,5
Réf. 1012729
Servo-moteur Aktor M avec interface Modbus 24 V AC / DC, raccordement fileté M 30 x 1,5, compatible avec Cocon QTZ
Réf. 1012745
Servo-moteur Aktor M avec interface KNX 21 - 32 V (du bus KNX), raccordement fileté M 30 x 1,5
Réf. 1012746
Moteur électrothermique Aktor T ST 0 - 10 V 24 V AC, fermé hors tension, raccordement fileté M 30 x 1,5
Réf. 1012953
Servo-moteur Aktor M avec interface Modbus RTU 24 V AC / DC, raccordement fileté M 30 x 1,5, compatible avec vannes de contrôle indépendantes de la pression Cocon QTR/QFC DN 40 et DN 50
Réf. 1158014

Dimensions

Dimensions de l’article

Longueur Largeur Hauteur Poids
59 mm 60 mm 100 mm 0,15 kg

Unités de conditionnement

Type Quantité Longueur Largeur Hauteur Poids
Inconnu 1 0 mm 0 mm 0 mm 0 kg
Inconnu 10 0 mm 0 mm 0 mm 0 kg
Inconnu 2100 0 mm 0 mm 0 mm 0 kg

Images

Images de produits

  Taille du fichier
16,42 KB
  Taille de l'image
497 px x 330 px
  Caractéristiques
  •  Image claire du produit
  •  Recadré
Téléchargement
  Taille du fichier
67,68 KB
  Taille de l'image
1024 px x 1024 px
  Caractéristiques
  •  Image claire du produit
  •  Recadré
Téléchargement
  Taille du fichier
195,16 KB
  Taille de l'image
2218 px x 1536 px
  Caractéristiques
  •  Image claire du produit
  •  Recadré
Téléchargement
  Taille du fichier
98,53 KB
  Taille de l'image
1024 px x 1024 px
  Caractéristiques
  •  Image claire du produit
  •  Recadré
Téléchargement
  Taille du fichier
436,2 KB
  Taille de l'image
3276 px x 3276 px
  Caractéristiques
  •  Image claire du produit
  •  Recadré
Téléchargement
  Taille du fichier
756,38 KB
  Taille de l'image
3176 px x 3162 px
  Caractéristiques
  •  Image claire du produit
  •  Recadré
Téléchargement
  Taille du fichier
331,56 KB
  Taille de l'image
1417 px x 1417 px
  Caractéristiques
  •  Image claire du produit
  •  Recadré
Téléchargement
  Taille du fichier
593,9 KB
  Taille de l'image
3072 px x 2048 px
  Caractéristiques
  •  Image claire du produit
  •  Recadré
Téléchargement
  Taille du fichier
610,13 KB
  Taille de l'image
3425 px x 2393 px
  Caractéristiques
  •  Image claire du produit
  •  Recadré
Téléchargement
  Taille du fichier
610,59 KB
  Taille de l'image
2185 px x 2185 px
  Caractéristiques
  •  Image claire du produit
  •  Recadré
Téléchargement
  Taille du fichier
941,92 KB
  Taille de l'image
3449 px x 3543 px
  Caractéristiques
  •  Image claire du produit
  •  Recadré
Téléchargement
  Taille du fichier
550,89 KB
  Taille de l'image
3276 px x 3276 px
  Caractéristiques
  •  Image claire du produit
  •  Recadré
Téléchargement
  Taille du fichier
366,02 KB
  Taille de l'image
3449 px x 3543 px
  Caractéristiques
  •  Image claire du produit
  •  Recadré
Téléchargement
  Taille du fichier
448,09 KB
  Taille de l'image
1417 px x 1853 px
  Caractéristiques
  •  Image claire du produit
  •  Recadré
Téléchargement
  Taille du fichier
79,52 KB
  Taille de l'image
661 px x 661 px
  Caractéristiques
  •  Image claire du produit
  •  Recadré
Téléchargement
  Taille du fichier
159,86 KB
  Taille de l'image
1134 px x 850 px
  Caractéristiques
  •  Image claire du produit
  •  Recadré
Téléchargement
  Taille du fichier
305,53 KB
  Taille de l'image
2128 px x 2128 px
  Caractéristiques
  •  Image claire du produit
  •  Recadré
Téléchargement
  Taille du fichier
98,96 KB
  Taille de l'image
709 px x 709 px
  Caractéristiques
  •  Image claire du produit
  •  Recadré
Téléchargement
  Taille du fichier
535,71 KB
  Taille de l'image
3072 px x 2048 px
  Caractéristiques
  •  Image claire du produit
  •  Recadré
Téléchargement
  Taille du fichier
87,5 KB
  Taille de l'image
756 px x 709 px
  Caractéristiques
  •  Image claire du produit
  •  Recadré
Téléchargement
  Taille du fichier
778,22 KB
  Taille de l'image
2852 px x 3184 px
  Caractéristiques
  •  Image claire du produit
  •  Recadré
Téléchargement
  Taille du fichier
515,83 KB
  Taille de l'image
2327 px x 2327 px
  Caractéristiques
  •  Image claire du produit
  •  Recadré
Téléchargement
  Taille du fichier
101,24 KB
  Taille de l'image
945 px x 945 px
  Caractéristiques
  •  Image claire du produit
  •  Recadré
Téléchargement
  Taille du fichier
752,77 KB
  Taille de l'image
3152 px x 3164 px
  Caractéristiques
  •  Image claire du produit
  •  Recadré
Téléchargement
  Taille du fichier
312,5 KB
  Taille de l'image
2196 px x 2196 px
  Caractéristiques
  •  Image claire du produit
  •  Recadré
Téléchargement
  Taille du fichier
719,56 KB
  Taille de l'image
2591 px x 2590 px
  Caractéristiques
  •  Image claire du produit
  •  Recadré
Téléchargement
  Taille du fichier
129,13 KB
  Taille de l'image
1028 px x 1028 px
  Caractéristiques
  •  Image claire du produit
  •  Recadré
Téléchargement
  Taille du fichier
68,89 KB
  Taille de l'image
709 px x 709 px
  Caractéristiques
  •  Image claire du produit
  •  Recadré
Téléchargement
  Taille du fichier
44,18 KB
  Taille de l'image
2658 px x 2731 px
  Caractéristiques
  •  Image claire du produit
  •  Recadré
Téléchargement
  Taille du fichier
2,25 MB
  Taille de l'image
4960 px x 3508 px
  Caractéristiques
  •  Image claire du produit
  •  Recadré
Téléchargement

Plans

  Taille du fichier
61,05 KB
  Taille de l'image
595 px x 961 px
  Caractéristiques
  •  Image claire du produit
  •  Recadré
Téléchargement
  Taille du fichier
46,32 KB
  Taille de l'image
425 px x 425 px
  Caractéristiques
  •  Image claire du produit
  •  Recadré
Téléchargement

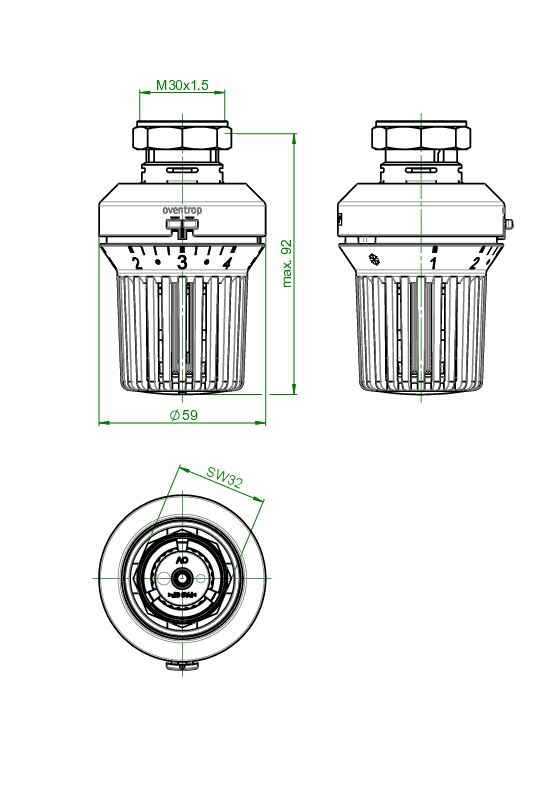

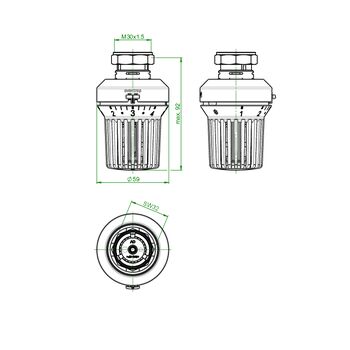

Plans d'encombrement

  Taille du fichier
73,43 KB
  Taille de l'image
560 px x 811 px
  Caractéristiques
  •  Image claire du produit
  •  Recadré
Téléchargement

Documents

Brochure

  Nom Taille du fichier
Autres langues 257,59 KB
Autres langues 2,57 MB
Autres langues 349,66 KB
Autres langues 3,16 MB
Autres langues 147,87 KB
Autres langues 225,56 KB

Certificat

  Nom Taille du fichier
Autres langues 1,54 MB

Plus d'informations

  Nom Taille du fichier

477,37 KB

Exemple d'installation

Radiateurs classiques, monotube
Raccordement par le sol avec robinet monotube à plongeur, avec lance latérale, pour installations de chauffage monotubes
Radiateurs classiques, bitube
Raccordement mural dans installations de chauffage bitubes
Pour radiateurs avec ensemble intégré
Raccordement d’un radiateur avec ensemble intégré pour installations de chauffage monotubes

ETIM

Klassifizierung
ETIM 7.0 EC010064
Radiator thermostat button
Caractéristique Valeur
couleur blanc
modèle droit
numéro RAL 9016
plage de réglage 7 - 28
commandable à distance
protection contre le vandalisme
programmateur horaire
élément de régulation rempli de liquide
capteur pour service à distance
supporte le gel
avec verrouillage mécanique au zéro
raccordement à la vanne M30 x 1,5
blocage / limitation de la plage de réglage
longueur capteur capillaire contrôlé à distance 0 m
longueur élément de commande capillaire contrôlé à distance 0 m
capteur de diamètre contrôlé à distance 0 mm
longueur capteur contrôlé à distance 0 mm
chauffage compact à vanne
Avec protection contre le vol
