Vanne de contrôle indépendante de la pression Cocon QTZ avec raccord et filetage femelle PN 16
DN 40, Rp 1½, 1,5 - 7,5 m³/h, avec deux prises de pression Classic montées, bronze


Vanne de contrôle indépendante de la pression pour l’équilibrage hydraulique dynamique d’échangeurs de chaleurs, tels que ventilo-convecteurs ou appareils de climatisation et de conduites de distribution dans des installations de chauffage et de rafraîchissement à circuits fermés. La combinaison de vanne se composant d'un régulateur de débit à fonctionnement automatique et d'un robinet de réglage peut être équipée d'un moteur.
Vanne à deux voies avec limitation du débit progressive protégée plombable. Réglage direct en m³ par heure. Lisibilité de la valeur de réglage indépendamment de la position de la poignée manuelle.
Corps de la vanne et pièces entrant en contact avec le fluide en bronze, en laiton résistant au dézingage, en acier inoxydable, en EPDM ou en PTFE. Étanchéité de la tige sans entretien. Équipé en standard de deux prises de pression Classic.
Les Cocon QTR se caractérisent par leur facilité de réglage, leurs encombrements réduits et la meilleure qualité de contrôle.
  • Fonction principale: Vanne de contrôle indépendante de la pression
  • Fluide: Eau, Mélange eau-glycol
  • Diamètre nominal: DN 40
  • Raccordements: Filetage femelle
  • Dimension de raccordement: Rp 1 1/2
  • Pression différentielle p1-p3: 20 - 400 kPa
  • Kvs: 11.5
  • Température de service: -10 - 120 °C
  • Niveau de pression: PN 16
  • Pression différentielle max.: 4 bar
  • Préréglage: Oui
  • Préréglage à blocage: Oui, plombable
  • Affichage du préréglage: Oui
  • Fermeture: Oui
  • Raccordement de mesure: Oui
  • Prise de pression: Classic
  • Méthode de mesure: Pression différentielle p1-p3
  • Matériau corps: Bronze
  • Modèle: À siège incliné
  • Raccordement moteur: Oui
  • Course de réglage: 10 mm
  • Lieu de montage: Aller ou retour
  • Coquille d'isolation thermique: Non
Art.-Nr.: 1146112
EAN: 4026755353051
Hersteller: Oventrop GmbH & Co. KG
Technische Änderungen vorbehalten

Dimensions

Dimensions de l’article

Longueur Largeur Hauteur Poids
345 mm 265 mm 125 mm 5,76 kg

Unités de conditionnement

Type Quantité Longueur Largeur Hauteur Poids
Carton 1 400 mm 235 mm 160 mm 6,11 kg
Europalette 50 1200 mm 800 mm 850 mm 308,75 kg

CAO

Téléchargement formats CAO
Format Taille Téléchargement
DXF 463,17 KB
Téléchargement
DXF (3D) 1,86 MB
Téléchargement
DWG 103 KB
Téléchargement
DWG (3D) 362,09 KB
Téléchargement
STEP 445,77 KB
Téléchargement
OBJ / MTL 204,31 KB
Téléchargement

Note visualiseur CAO

Pour ouvrir le visualiseur CAO et télécharger les données CAO, l'« application CAO » doit être installée localement une fois.

Images

Images de produits

  Taille du fichier
493,04 KB
  Taille de l'image
3632 px x 3632 px
  Caractéristiques
  •  Image claire du produit
  •  Recadré
Téléchargement

Plans

  Taille du fichier
49,31 KB
  Taille de l'image
595 px x 666 px
  Caractéristiques
  •  Image claire du produit
  •  Recadré
Téléchargement

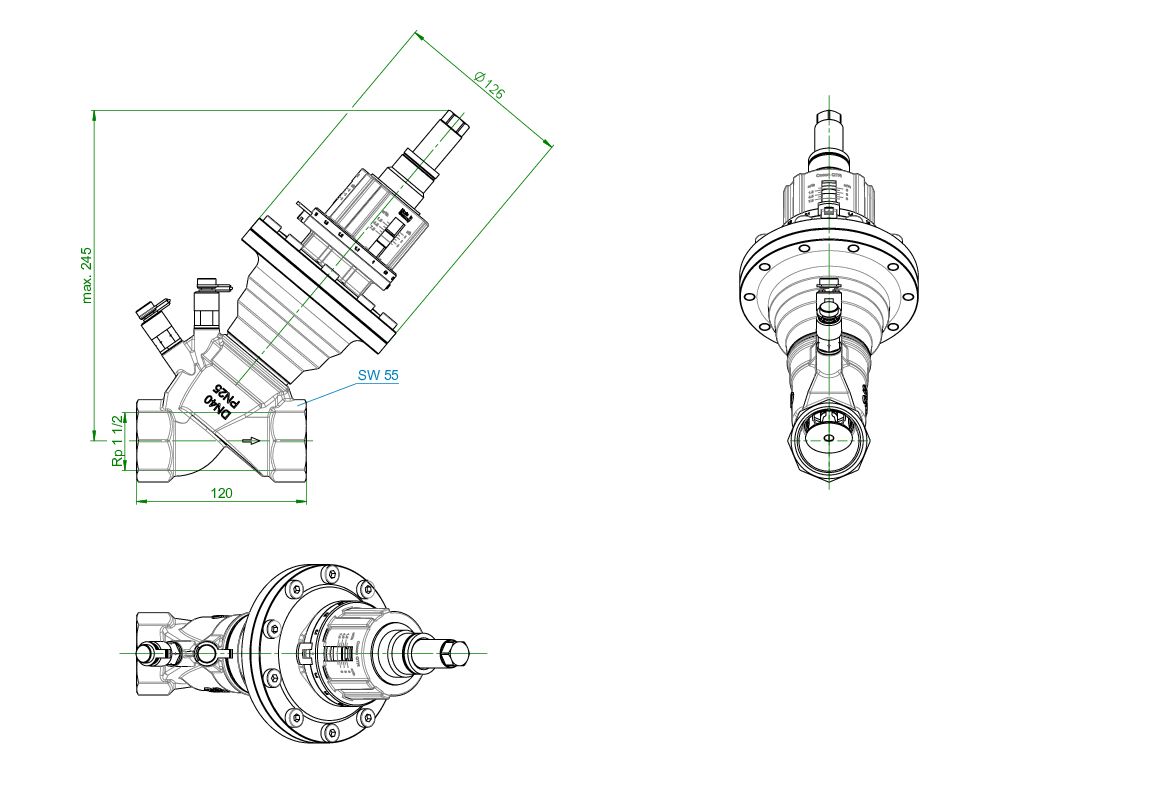

Plans d'encombrement

  Taille du fichier
120,25 KB
  Taille de l'image
1155 px x 809 px
  Caractéristiques
  •  Image claire du produit
  •  Recadré
Téléchargement

Documents

Mode d'emploi

Brochure

  Nom Taille du fichier
Autres langues 156,86 KB
Autres langues 1,82 MB
Autres langues 5,07 MB

Certificat de Conformité CE

ETIM

Klassifizierung
ETIM 7.0 EC011312
Pressure-compensated control valve
Caractéristique Valeur
hauteur 245 mm
qualité du matériau Bronze (Rg 5)
longueur 120 mm
adapté au glycol
pression différentielle max. 400 kPa
flux volumique 1.5 - 7.5
adapté aux liquides
adapté aux gaz
Pression nominale d’article PN 16
Température moyenne maximale (fonctionnement continu) 120 °C
Température moyenne minimale (fonctionnement continu) -20 °C
Adapté à la vapeur
Matériau du boîtier bronze
Valeur Kvs 11.5
Diamètre intérieur nominal DN 40
