Logo Oventrop GmbH & Co. KG

Tête thermostatique Uni LH
M 30 x 1,5, 7-28 °C, 0 * 1-5, bulbe liquide, blanc


Thermostat «Uni LH»

avec bulbe liquide. Limitation et blocage d’une valeur nominale individuelle. Avec pastille de mémoire. Avec fonction hors-gel. Avec dispositifs de réglage palpables pour personnes malvoyantes.

Convient pour robinets avec raccordement fileté M 30 x 1,5 et robinetterie intégrée avec raccordement fileté M 30 x 1,5 des fabricants de radiateurs suivants :

ACOVA, Alarko, Arbonia, Baufa, Baykan, Biasi, boki, Bemm, Borer, Bremo, Brugmann, Caradon-Stelrad, Celikpan, Cöskünöz, Concept, DEF, Delta, Demrad, DiaNorm, Dia-therm, Dunaferr, DURA, Emco, Ferroli, Gerhard + Rauh, Heatline, Henrad, HM-Heizkörper, Hoval, IMAS, Jaga, Jugotherm, Kalor, Kampmann, Kermi, Korado, Manaut, Merriott, Neria, Purmo, Radson, Rettig, Runtal, Starpan, Superia, Termoteknik, US-Steel, Vasco, VEHA, Zehnder, Zenith.

Plage de réglage 7-28°C
Graduation sur la poignée 0 * 1-5
Avec position zéro
Réf.: 1011465
EAN: 4026755114959
Fabricant: Oventrop GmbH & Co. KG
Sous réserve de modifications techniques.

Moteurs

Moteur électrothermique Aktor T 2P, réglage tout ou rien 230 V AC, fermé hors tension, raccordement fileté M 30 x 1,5
Réf. 1012415
Moteur électrothermique Aktor T 2P, réglage tout ou rien 24 V AC / DC, fermé hors tension, raccordement fileté M 30 x 1,5
Réf. 1012416
Moteur électrothermique Aktor T 2P, réglage tout ou rien 230 V AC, ouvert hors tension, raccordement fileté M 30 x 1,5
Réf. 1012425
Moteur électrothermique Aktor T 2P, réglage tout ou rien 24 V AC / DC, ouvert hors tension, raccordement fileté M 30 x 1,5
Réf. 1012426
Moteur électrothermique Aktor T 2P, réglage tout ou rien 230 V AC, fermé hors tension, avec interrupteur auxiliaire, raccordement fileté M 30 x 1,5
Réf. 1012435
Moteur électrothermique Aktor T 2P, réglage tout ou rien 24 V AC / DC, fermé hors tension, raccordement fileté M 30 x 1,5, longueur du câble 2 m
Réf. 1012442
Moteur électrothermique Aktor T 2P, réglage tout ou rien 230 V AC, fermé hors tension, raccordement fileté M 30 x 1,5, longueur du câble 2 m
Réf. 1012452
Moteur électrothermique Aktor T 2P, réglage tout ou rien 230 V AC, fermé hors tension, raccordement fileté M 30 x 1,5, longueur du câble 2 m
Réf. 1012455
Moteur électrothermique Aktor T 2P, réglage tout ou rien 230 V AC, fermé hors tension, raccordement fileté M 30 x 1,5, longueur du câble 10 m
Réf. 1012459
Servo-moteur Aktor M, réglage tout ou rien, temps de fonctionnement court 230 V AC, raccordement fileté M 30 x 1,5
Réf. 1012710
Servo-moteur Aktor M, réglage tout ou rien, temps de fonctionnement court 24 V AC / DC, raccordement fileté M 30 x 1.5
Réf. 1012711
Servo-moteur Aktor M ST L NC, réglage progressif avec 0 - 10 V 24 V AC / DC, moteur proportionnel modulant, raccordement fileté M 30 x 1,5
Réf. 1012717
Servo-moteur Aktor M, réglage progressif avec 0 - 10 V, raccordement fileté M 30 x 1,5 24 V AC / DC, moteur proportionnel modulant, raccordement fileté M 30 x 1,5
Réf. 1012725
Servo-moteur Aktor M, réglage progressif avec 0 - 10 V, raccordement fileté M 30 x 1,5 24 V AC / DC, moteur proportionnel modulant avec recopie de position, raccordement fileté M 30 x 1,5
Réf. 1012726
Servo-moteur Aktor M, réglage tout ou rien et trois points 230 V AC, raccordement fileté M 30 x 1,5
Réf. 1012729
Servo-moteur Aktor M avec interface Modbus 24 V AC / DC, raccordement fileté M 30 x 1,5, compatible avec Cocon QTZ
Réf. 1012745
Servo-moteur Aktor M avec interface KNX 21 - 32 V (du bus KNX), raccordement fileté M 30 x 1,5
Réf. 1012746
Moteur électrothermique Aktor T ST 0 - 10 V 24 V AC, fermé hors tension, raccordement fileté M 30 x 1,5
Réf. 1012953
Servo-moteur Aktor M avec interface Modbus RTU 24 V AC / DC, raccordement fileté M 30 x 1,5, compatible avec vannes de contrôle indépendantes de la pression Cocon QTR/QFC DN 40 et DN 50
Réf. 1158014

Dimensions

Dimensions de l’article

Longueur Largeur Hauteur Poids
54 mm 54 mm 90 mm 0,16 kg

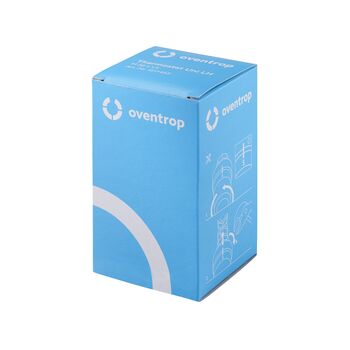

Unités de conditionnement

Type Quantité Longueur Largeur Hauteur Poids
Carton 1 55 mm 55 mm 95 mm 0,17 kg
Carton 10 285 mm 115 mm 105 mm 1,75 kg
Europalette 2860 1200 mm 800 mm 1265 mm 521 kg

Images

Images de produits

  Taille du fichier
21,9 KB
  Taille de l'image
496 px x 348 px
  Caractéristiques
  •  Image claire du produit
  •  Recadré
Téléchargement
  Taille du fichier
238,53 KB
  Taille de l'image
2122 px x 1464 px
  Caractéristiques
  •  Image claire du produit
  •  Recadré
Téléchargement
  Taille du fichier
43,02 KB
  Taille de l'image
709 px x 709 px
  Caractéristiques
  •  Image claire du produit
  •  Recadré
Téléchargement
  Taille du fichier
268,75 KB
  Taille de l'image
5332 px x 5332 px
  Caractéristiques
  •  Image claire du produit
  •  Recadré
Téléchargement
  Taille du fichier
286,62 KB
  Taille de l'image
5555 px x 5554 px
  Caractéristiques
  •  Image claire du produit
  •  Recadré
Téléchargement
  Taille du fichier
393,39 KB
  Taille de l'image
5554 px x 5554 px
  Caractéristiques
  •  Image claire du produit
  •  Recadré
Téléchargement
  Taille du fichier
120,72 KB
  Taille de l'image
709 px x 709 px
  Caractéristiques
  •  Image claire du produit
  •  Recadré
Téléchargement
  Taille du fichier
504,53 KB
  Taille de l'image
1561 px x 2327 px
  Caractéristiques
  •  Image claire du produit
  •  Recadré
Téléchargement
  Taille du fichier
598,34 KB
  Taille de l'image
3486 px x 3486 px
  Caractéristiques
  •  Image claire du produit
  •  Recadré
Téléchargement
  Taille du fichier
82,84 KB
  Taille de l'image
827 px x 1063 px
  Caractéristiques
  •  Image claire du produit
  •  Recadré
Téléchargement
  Taille du fichier
828,82 KB
  Taille de l'image
5350 px x 5349 px
  Caractéristiques
  •  Image claire du produit
  •  Recadré
Téléchargement
  Taille du fichier
448,09 KB
  Taille de l'image
1417 px x 1853 px
  Caractéristiques
  •  Image claire du produit
  •  Recadré
Téléchargement
  Taille du fichier
749,27 KB
  Taille de l'image
1417 px x 1432 px
  Caractéristiques
  •  Image claire du produit
  •  Recadré
Téléchargement
  Taille du fichier
69,09 KB
  Taille de l'image
660 px x 920 px
  Caractéristiques
  •  Image claire du produit
  •  Recadré
Téléchargement
  Taille du fichier
1,33 MB
  Taille de l'image
2005 px x 2362 px
  Caractéristiques
  •  Image claire du produit
  •  Recadré
Téléchargement
  Taille du fichier
1,53 MB
  Taille de l'image
3013 px x 3390 px
  Caractéristiques
  •  Image claire du produit
  •  Recadré
Téléchargement
  Taille du fichier
126,91 KB
  Taille de l'image
676 px x 674 px
  Caractéristiques
  •  Image claire du produit
  •  Recadré
Téléchargement
  Taille du fichier
515,83 KB
  Taille de l'image
2327 px x 2327 px
  Caractéristiques
  •  Image claire du produit
  •  Recadré
Téléchargement
  Taille du fichier
342,83 KB
  Taille de l'image
2196 px x 2196 px
  Caractéristiques
  •  Image claire du produit
  •  Recadré
Téléchargement
  Taille du fichier
7,61 MB
  Taille de l'image
3560 px x 4549 px
  Caractéristiques
  •  Image claire du produit
  •  Recadré
Téléchargement
  Taille du fichier
1,47 MB
  Taille de l'image
4843 px x 4627 px
  Caractéristiques
  •  Image claire du produit
  •  Recadré
Téléchargement
  Taille du fichier
3,16 MB
  Taille de l'image
3526 px x 4509 px
  Caractéristiques
  •  Image claire du produit
  •  Recadré
Téléchargement
  Taille du fichier
204,79 KB
  Taille de l'image
1260 px x 1235 px
  Caractéristiques
  •  Image claire du produit
  •  Recadré
Téléchargement
  Taille du fichier
52,78 KB
  Taille de l'image
832 px x 755 px
  Caractéristiques
  •  Image claire du produit
  •  Recadré
Téléchargement
  Taille du fichier
1,13 MB
  Taille de l'image
2017 px x 2008 px
  Caractéristiques
  •  Image claire du produit
  •  Recadré
Téléchargement
  Taille du fichier
100,33 KB
  Taille de l'image
827 px x 1063 px
  Caractéristiques
  •  Image claire du produit
  •  Recadré
Téléchargement
  Taille du fichier
230,69 KB
  Taille de l'image
1030 px x 1080 px
  Caractéristiques
  •  Image claire du produit
  •  Recadré
Téléchargement
  Taille du fichier
91,69 KB
  Taille de l'image
678 px x 678 px
  Caractéristiques
  •  Image claire du produit
  •  Recadré
Téléchargement
  Taille du fichier
211,46 KB
  Taille de l'image
1063 px x 1002 px
  Caractéristiques
  •  Image claire du produit
  •  Recadré
Téléchargement
  Taille du fichier
665,88 KB
  Taille de l'image
3486 px x 3486 px
  Caractéristiques
  •  Image claire du produit
  •  Recadré
Téléchargement
  Taille du fichier
77,48 KB
  Taille de l'image
680 px x 540 px
  Caractéristiques
  •  Image claire du produit
  •  Recadré
Téléchargement
  Taille du fichier
200,99 KB
  Taille de l'image
1039 px x 1134 px
  Caractéristiques
  •  Image claire du produit
  •  Recadré
Téléchargement
  Taille du fichier
364,45 KB
  Taille de l'image
2128 px x 2128 px
  Caractéristiques
  •  Image claire du produit
  •  Recadré
Téléchargement
  Taille du fichier
2,4 MB
  Taille de l'image
3492 px x 4142 px
  Caractéristiques
  •  Image claire du produit
  •  Recadré
Téléchargement
  Taille du fichier
1,07 MB
  Taille de l'image
2914 px x 2953 px
  Caractéristiques
  •  Image claire du produit
  •  Recadré
Téléchargement
  Taille du fichier
2,08 MB
  Taille de l'image
3810 px x 3044 px
  Caractéristiques
  •  Image claire du produit
  •  Recadré
Téléchargement
  Taille du fichier
1,17 MB
  Taille de l'image
6449 px x 5031 px
  Caractéristiques
  •  Image claire du produit
  •  Recadré
Téléchargement
  Taille du fichier
80,48 KB
  Taille de l'image
661 px x 661 px
  Caractéristiques
  •  Image claire du produit
  •  Recadré
Téléchargement
  Taille du fichier
162,34 KB
  Taille de l'image
1132 px x 1127 px
  Caractéristiques
  •  Image claire du produit
  •  Recadré
Téléchargement
  Taille du fichier
411,2 KB
  Taille de l'image
3368 px x 2512 px
  Caractéristiques
  •  Image claire du produit
  •  Recadré
Téléchargement

Plans

  Taille du fichier
58,71 KB
  Taille de l'image
595 px x 938 px
  Caractéristiques
  •  Image claire du produit
  •  Recadré
Téléchargement
  Taille du fichier
44,35 KB
  Taille de l'image
425 px x 425 px
  Caractéristiques
  •  Image claire du produit
  •  Recadré
Téléchargement

Plans d'encombrement

  Taille du fichier
66,94 KB
  Taille de l'image
560 px x 811 px
  Caractéristiques
  •  Image claire du produit
  •  Recadré
Téléchargement

Documents

Brochure

  Nom Taille du fichier
Autres langues 2,57 MB
Autres langues 349,66 KB
Autres langues 3,16 MB
Autres langues 147,87 KB

4,31 MB

Certificat

  Nom Taille du fichier
Autres langues 1,54 MB

Plus d'informations

Exemple d'installation

Radiateurs classiques, monotube
Raccordement par le sol avec robinet monotube à plongeur, avec lance latérale, pour installations de chauffage monotubes
Radiateurs classiques, bitube
Raccordement mural dans installations de chauffage bitubes
Pour radiateurs avec ensemble intégré
Raccordement d’un radiateur avec ensemble intégré pour installations de chauffage monotubes

ETIM

Klassifizierung
ETIM 7.0 EC010064
Radiator thermostat button
Caractéristique Valeur
couleur blanc
modèle droit
numéro RAL 9016
plage de réglage 7 - 28
commandable à distance
protection contre le vandalisme
programmateur horaire
élément de régulation rempli de liquide
capteur pour service à distance
supporte le gel
avec verrouillage mécanique au zéro
raccordement à la vanne M30 x 1,5
blocage / limitation de la plage de réglage
longueur capteur capillaire contrôlé à distance 0 m
longueur élément de commande capillaire contrôlé à distance 0 m
capteur de diamètre contrôlé à distance 0 mm
longueur capteur contrôlé à distance 0 mm
chauffage compact à vanne
Avec protection contre le vol
