Robinet de vidange et de remplissage à tournant sphérique Optiflex avec filetage mâle PN 16, avec raccord porte-caoutchouc plastique, pour installations solaires
DN 15, G ½, droit, nickelé


Pour le remplissage et la vidange d'installations de chauffage et de rafraîchissement, de chaudières, de radiateurs et de la tuyauterie.
Avec capuchon de fermeture. Manette à butée. Raccords porte-caoutchouc, si inclus, à étanchéité souple.

  • Fonction principale: Robinet de vidange et de remplissage
  • Lieu de montage: Aller ou retour
  • Matériau corps: Laiton
  • Fluide: Eau, Mélange eau-glycol
  • Température de service: 0 - 150 °C
  • Fermeture: Oui
  • Diamètre nominal: DN 15
  • Raccordements: Filetage mâle
  • Dimension de raccordement: G 1/2
  • Niveau de pression: PN 16
  • Kvs: 3.3
Art.-Nr.: 1033372
EAN: 4026755394764
Fabricant: Oventrop GmbH & Co. KG
Sous réserve de modifications techniques

Dimensions

Dimensions de l’article

Longueur Largeur Hauteur Poids
83 mm 47 mm 32 mm 0,15 kg

Unités de conditionnement

Type Quantité Longueur Largeur Hauteur Poids
Inconnu 1 90 mm 50 mm 35 mm 0,16 kg
Carton 50 295 mm 195 mm 212 mm 8,08 kg

Images

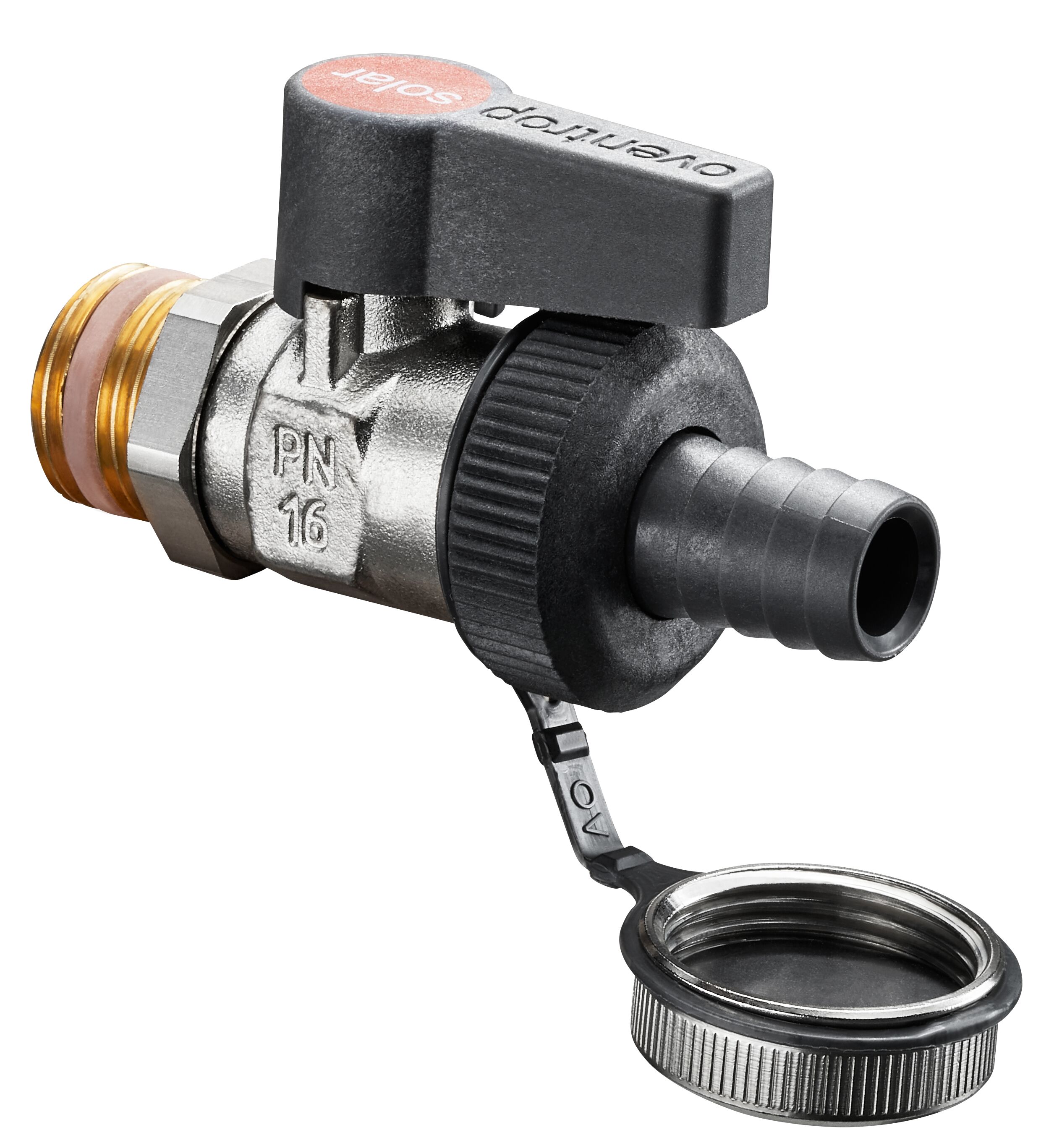

Images de produits

  Taille du fichier
521,93 KB
  Taille de l'image
2480 px x 2736 px
  Caractéristiques
  •  Image claire du produit
  •  Recadré
Téléchargement
  Taille du fichier
625,19 KB
  Taille de l'image
3152 px x 2432 px
  Caractéristiques
  •  Image claire du produit
  •  Recadré
Téléchargement

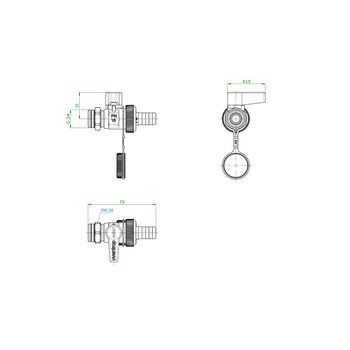

Plans

  Taille du fichier
24,71 KB
  Taille de l'image
595 px x 471 px
  Caractéristiques
  •  Image claire du produit
  •  Recadré
Téléchargement

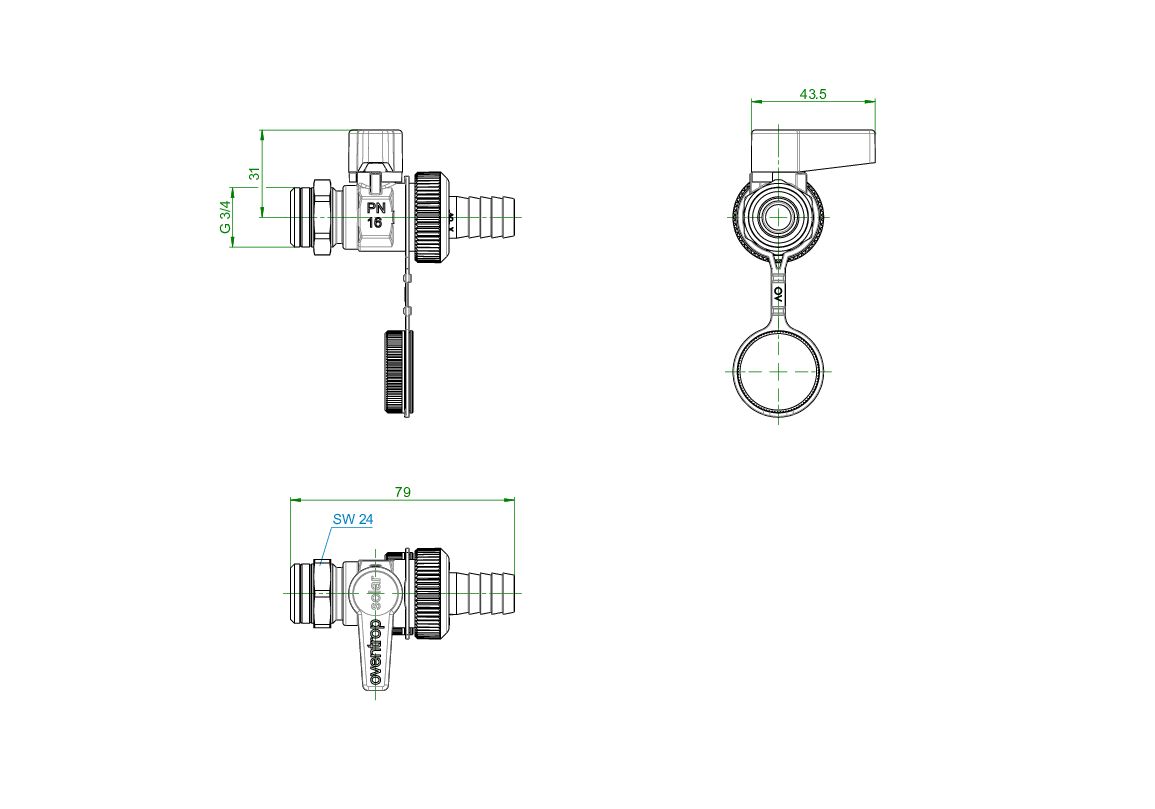

Plans d'encombrement

  Taille du fichier
36,01 KB
  Taille de l'image
1155 px x 809 px
  Caractéristiques
  •  Image claire du produit
  •  Recadré
Téléchargement

ETIM

Klassifizierung
ETIM 7.0
Caractéristique Valeur
traitement de surface nickelé
raccordement 2 embout à olive dévissable
commande poignée
avec manomètre
avec soupape de trop-plein
élément de fermeture sphère
Température moyenne maximale (fonctionnement continu) 150 °C
avec clé de service
Matériau du boîtier laiton
Pression de service maximale à 20 °C 16 bar
Diamètre intérieur nominal raccordement 1 DN 15
