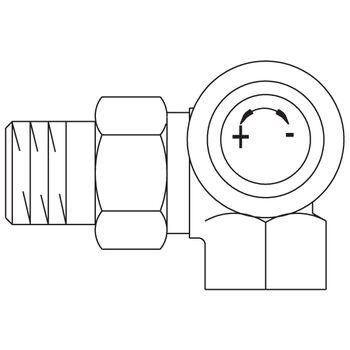

Robinet thermostatique AV 9, angle gauche
DN 15, Rp ½ x R ½, PN 10


Thermostatic radiator valve "Series AV 9"

For use in two pipe central heating systems with circulation pump.

With infinitely adjustable presetting visible from outside.

Presetting is carried out under working conditions by using the presetting key or a spanner 13 mm. Replacement of the valve insert without draining the system.

Brass valve with nickel plated body, stem made of stainless steel. For threaded and compression connection. Tested and approved according to EN 215.

All valves of the "Series AV 9" have a white protection cap with 3 frontal lugs.

Thermostat connection thread: M 30 x 1.5
Réf.: 1183472
EAN: 4026755407235
Fabricant: Oventrop GmbH & Co. KG
Sous réserve de modifications techniques.

Moteurs

Moteur électrothermique Aktor T 2P, réglage tout ou rien 230 V AC, fermé hors tension, raccordement fileté M 30 x 1,5
Réf. 1012415
Moteur électrothermique Aktor T 2P, réglage tout ou rien 24 V AC / DC, fermé hors tension, raccordement fileté M 30 x 1,5
Réf. 1012416
Moteur électrothermique Aktor T 2P, réglage tout ou rien 230 V AC, ouvert hors tension, raccordement fileté M 30 x 1,5
Réf. 1012425
Moteur électrothermique Aktor T 2P, réglage tout ou rien 24 V AC / DC, ouvert hors tension, raccordement fileté M 30 x 1,5
Réf. 1012426
Moteur électrothermique Aktor T 2P, réglage tout ou rien 230 V AC, fermé hors tension, avec interrupteur auxiliaire, raccordement fileté M 30 x 1,5
Réf. 1012435
Moteur électrothermique Aktor T 2P, réglage tout ou rien 24 V AC / DC, fermé hors tension, raccordement fileté M 30 x 1,5, longueur du câble 2 m
Réf. 1012442
Moteur électrothermique Aktor T 2P, réglage tout ou rien 230 V AC, fermé hors tension, raccordement fileté M 30 x 1,5, longueur du câble 2 m
Réf. 1012452
Moteur électrothermique Aktor T 2P, réglage tout ou rien 230 V AC, fermé hors tension, raccordement fileté M 30 x 1,5, longueur du câble 2 m
Réf. 1012455
Moteur électrothermique Aktor T 2P, réglage tout ou rien 230 V AC, fermé hors tension, raccordement fileté M 30 x 1,5, longueur du câble 10 m
Réf. 1012459
Servo-moteur Aktor M, réglage tout ou rien, temps de fonctionnement court 230 V AC, raccordement fileté M 30 x 1,5
Réf. 1012710
Servo-moteur Aktor M, réglage tout ou rien, temps de fonctionnement court 24 V AC / DC, raccordement fileté M 30 x 1.5
Réf. 1012711
Servo-moteur Aktor M, réglage progressif avec 0 - 10 V 24 V AC / DC, moteur proportionnel modulant, raccordement fileté M 30 x 1,5
Réf. 1012717
Servo-moteur Aktor M, réglage progressif avec 0 - 10 V, raccordement fileté M 30 x 1,5 24 V AC / DC, moteur proportionnel modulant, raccordement fileté M 30 x 1,5
Réf. 1012725
Servo-moteur Aktor M, réglage progressif avec 0 - 10 V, raccordement fileté M 30 x 1,5 24 V AC / DC, moteur proportionnel modulant, raccordement fileté M 30 x 1,5
Réf. 1012726
Servo-moteur Aktor M, réglage tout ou rien et trois points 230 V AC, raccordement fileté M 30 x 1,5
Réf. 1012729
Servo-moteur Aktor M avec interface KNX 21 - 32 V (du bus KNX), raccordement fileté M 30 x 1,5
Réf. 1012746
Moteur électrothermique Aktor T ST 0 - 10 V 24 V AC, fermé hors tension, raccordement fileté M 30 x 1,5
Réf. 1012953
mote 320 Moteur radio (communication radio propriétaire) alimenté par piles, raccordement fileté M 30x 1,5, pour «R-Tronic RT B/ RTF B/ RTFC K»
Réf. 1150665

Dimensions

Dimensions de l’article

Longueur Largeur Hauteur Poids
70 mm 55 mm 65 mm 0,31 kg

Unités de conditionnement

Type Quantité Longueur Largeur Hauteur Poids
Sachet 1 72 mm 56 mm 67 mm 0,31 kg
Carton 25 295 mm 285 mm 105 mm 8,26 kg
Europalette 2000 1200 mm 800 mm 1100 mm 681,96 kg

CAO

Note visualiseur CAO

Pour ouvrir le visualiseur CAO et télécharger les données CAO, l'« application CAO » doit être installée localement une fois.

Images

Images de produits

  Taille du fichier
292,68 KB
  Taille de l'image
2544 px x 1404 px
  Caractéristiques
  •  Image claire du produit
  •  Recadré
Téléchargement

Plans

  Taille du fichier
24,47 KB
  Taille de l'image
595 px x 393 px
  Caractéristiques
  •  Image claire du produit
  •  Recadré
Téléchargement
  Taille du fichier
24,14 KB
  Taille de l'image
595 px x 393 px
  Caractéristiques
  •  Image claire du produit
  •  Recadré
Téléchargement

Documents

Dimensionnement du robinet

Dimensionnement du robinet

°C
°C
Watt

ETIM

Klassifizierung
ETIM 7.0 EC010136
Radiator stop valve
Caractéristique Valeur
modèle pièce de fermeture / filetage intérieur
forme coude double à gauche
traitement de surface nickelé
couleur du bouton blanc
commande Fonctionnement manuel
commande automatique du processus
avec couvercle antipoussière
Avec jeu de compression
convient pour système à un tuyau
convient pour système à deux tuyaux
raccordement radiateur de grande taille 1/2 pouce (15)
valeur KV 0.36 - 0.67
longueur hors tout raccourcie
sens d'écoulement contraire
dimensions élément de régulation thermostatique M30 x 1,5
ajustable au préalable
Matériau du boîtier laiton
Valeur Kvs 1
préparation thermostatique
avec embout coudé
