Name: Station d'eau chaude sanitaire Regumaq X-70 échangeur de chaleur brasé au cuivre, avec revêtement protecteur Sealix®
Brand: OVENTROP
SKU: 1381482

Description Dimensions Images Documents ETIM

Station d'eau chaude sanitaire Regumaq X-70
échangeur de chaleur brasé au cuivre, avec revêtement protecteur Sealix®

Fonction de bouclage: Extensible
Échangeur de chaleur: Brasé au cuivre, Sealix
Raccordement circuit E.C.S.: G 1 1/2 filetage mâle, à joint plat
Raccordement circuit ballon d'eau chaude:
G 1 1/2 filetage mâle, à joint plat
Longueur: 300 mm
Largeur: 660 mm
Hauteur: 875 mm
Entraxe circuit E.C.S.: 205 mm
Entraxe circuit ballon d'eau chaude: 220 mm
Type de réglage de la température: Réglage de vitesse du circulateur pour le circuit ballon d'eau chaude avec robinet d'étranglement
Signal de commande du circulateur: PWM
Capteur de débit: Turbine
Capteur de température: PT 1000
Plage de réglage température E.C.S.: 20 - 75 °C
Isolation thermique: Oui
Soupape de sécurité dans le circuit E.C.S.: Oui
Robinet d'arrêt à tournant sphérique circuit E.C.S.: Oui
Robinet d'arrêt à tournant sphérique circuit ballon d'eau chaude: Oui
Robinet de vidange et de remplissage circuit E.C.S.: Oui
Nombre de robinets de vidange et de remplissage ciruit E.C.S.: 2
Robinet de vidange et de remplissage circuit ballon d'eau chaude: Oui
Nombre de robinets de vidange et de remplissage ciruit ballon d'eau chaude: 2
Exemples de systèmes préprogrammés: Non
Fonctions additionnelles du régulateur: Oui
Débit de soutirage de consigne préparation d'eau chaude sanitaire 10 °C/60 °C avec ∆T 15 K (selon procédé de test SPF): 67 l/min
Valeur kv circuit E.C.S.: 6.6
Valeur kv circuit ballon d'eau chaude: 6.9
Température de service max.: 95 °C
Pression de service max.: 10 bar
Étanchéité testée en usine: Oui

La production sera arrêtée

Art.-Nr.: 1381482
EAN: 4026755495010
Fabricant: Oventrop GmbH & Co. KG
Sous réserve de modifications techniques

Téléchargement GAEB

Téléchargement texte d’appel d’offres

Dimensions

Dimensions de l’article

Longueur	Largeur	Hauteur	Poids
300 mm	660 mm	875 mm	38,06 kg

Unités de conditionnement

Type	Quantité	Longueur	Largeur	Hauteur	Poids
Carton	1	899 mm	776 mm	335 mm	41,2 kg
Europalette	3	1200 mm	800 mm	1122 mm	203,6 kg

Images

Images de produits

	Taille du fichier 3,34 MB Taille de l'image 5906 px x 5906 px Caractéristiques Image claire du produit Recadré Téléchargement
	Taille du fichier 3,89 MB Taille de l'image 5906 px x 5906 px Caractéristiques Image claire du produit Recadré Téléchargement

Plans

	Taille du fichier 11,75 KB Taille de l'image 375 px x 497 px Caractéristiques Image claire du produit Recadré Téléchargement
	Taille du fichier 13,31 KB Taille de l'image 425 px x 425 px Caractéristiques Image claire du produit Recadré Téléchargement

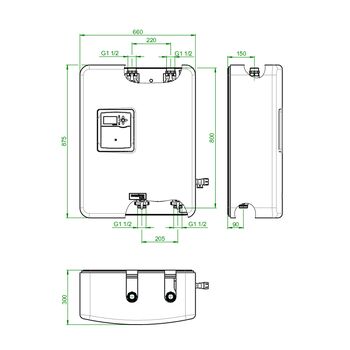

Plans d'encombrement

Taille du fichier

36,5 KB

Taille de l'image

560 px x 811 px

Caractéristiques

Image claire du produit
Recadré

Téléchargement

Documents

Mode d'emploi

	Nom	Taille du fichier
	L_101271080.pdf Autres langues L_101271080.pdf EINBAUANLEITUNG L_101271080.pdf L_101271080.pdf L_101271080.pdf L_101271080.pdf L_101271080.pdf L_101271080.pdf L_101271080.pdf L_101271080.pdf L_101271080.pdf	447,3 KB
	Avertissement Regumaq X/XZ/XH Autres langues Warning sheet Regumaq X/XZ/XH Beiblatt Warnhinweis Regumaq X/XZ/XH Avviso di avvertenza Regumaq X/XZ/XH	1,49 MB
	L_135727081.pdf Autres langues L_135727081.pdf Beiblatt Sicherheitshinweise für Stationen L_135727081.pdf	616,17 KB
	Regumaq X-70 Notice d'installation Autres langues Regumaq X-70 Installation instructions Montageanleitung Regumaq X-70 Regumaq X-70 Instrucțiuni de montaj	4,9 MB

Fiche technique

	Nom	Taille du fichier
	Regumaq X-70 Fiche technique Autres langues Regumaq X-70 Product Data Regumaq X-70 Datenblatt ES-06202-13814-DB-V2347-Regumaq-X-70-Datos_de_Producto.pdf Regumaq X-70 Datablad	1,37 MB

ETIM

Klassifizierung
ETIM 7.0

Caractéristique	Valeur
largeur	660
hauteur	875
profondeur	300
qualité du matériau	acier inoxydable 316 (1.4401)
raccordement avance	filetage extérieur
raccordement retour	filetage extérieur
température max.	75
Diamètre intérieur nominal raccordement d'eau chaude	1 1/2 pouce (40)
Diamètre intérieur nominal, eau potable froide	1 1/2 pouce (40)
matériau interchangeable	acier inoxydable
Raccord eau potable froide	filetage extérieur
Raccord eau chaude	filetage extérieur
Diamètre intérieur nominal alimentation	1 1/2 pouce (40)
Diamètre intérieur nominal retour	1 1/2 pouce (40)
