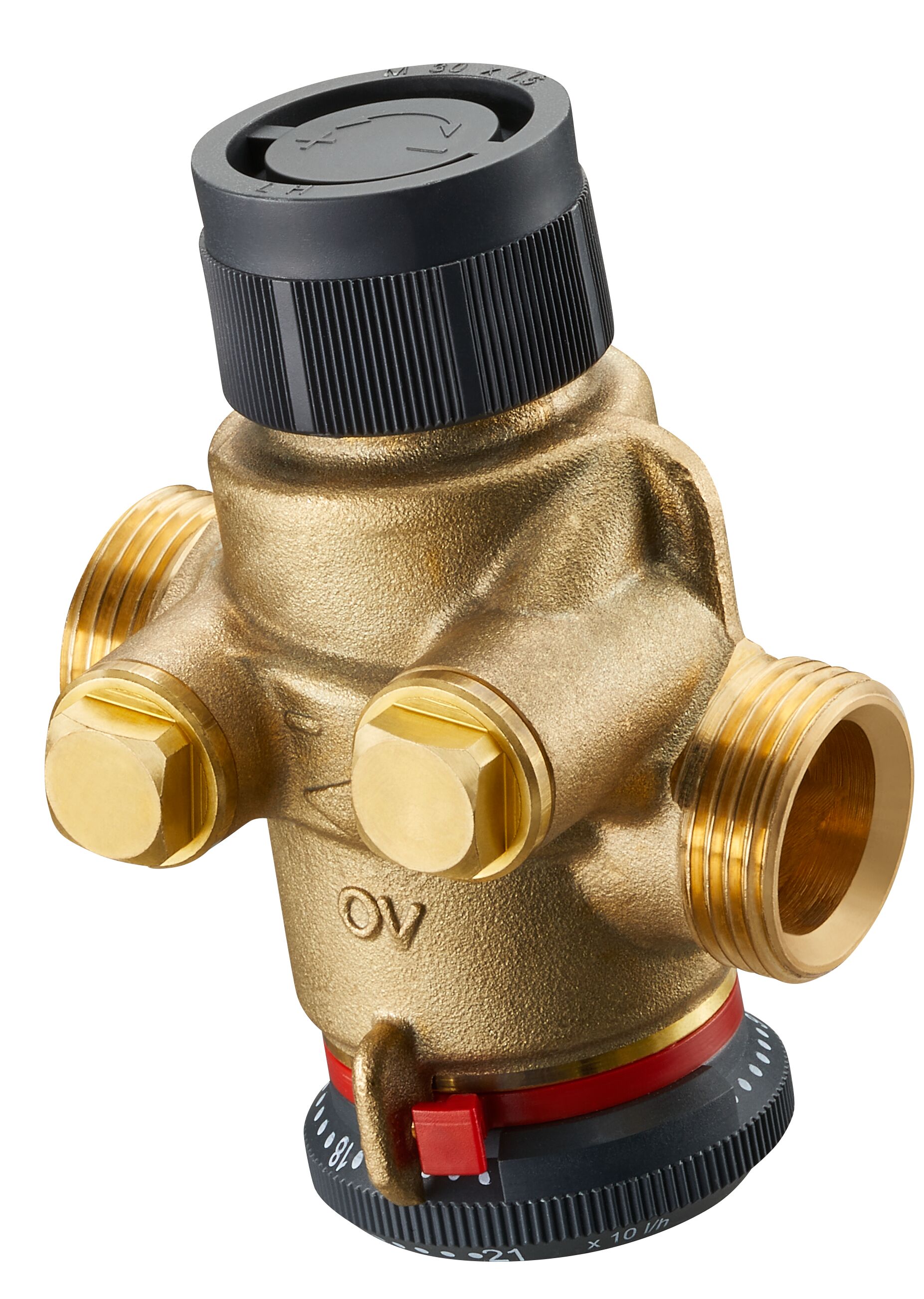

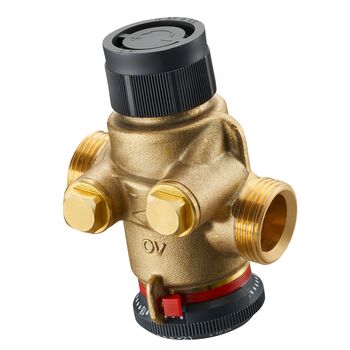

Cocon QTZ inregelafsluiter, zonder meetnippels
PN 25, , Buitendraad, 150 - 700 l/h, kvs: 1.7


Drukonafhankelijke regelklep voor het dynamisch hydraulisch inregelen van warmtewisselaars, bijv. ventilatorconvectoren of koelplafonds en distributieleidingen in verwarmings- en koelinstallaties met gesloten circuits. De klepcombinatie bestaat uit een automatische debietregelaar en een regelklep en kan worden uitgerust met een servomotor of een handmatige regelkop.
Afsluiter in 2-weg uitvoering, met beveiligde, afsluitbare, traploze stroombegrenzing. Directe instelling in liters per uur. De instelwaarde kan van buitenaf worden afgelezen, ongeacht de handwielstand, zelfs als de aandrijving is geïnstalleerd. Afsluiters met blindstoppen kunnen achteraf worden uitgerust met Classic-meetventielen. Alle afsluiters DN 15 en DN 20 met binnendraad zijn geschikt voor de montage van koperen leidingen met knelkoppelingen.
Ventielhuis en bevochtigde delen van ontzinkingsbestendig messing, kunststof, rvs, EPDM of PTFE. Onderhoudsvrije spindelafdichting
Cocon QTZ kenmerkt zich door eenvoudige verstelbaarheid, compacte afmetingen en de beste regelkwaliteit.

  • Hoofdfunctie: Drukonafhankelijke regelklep
  • Medium: Water, Water-glycol mengsel
  • Drukniveau: PN 25
  • Verbindingen: Buitendraad
  • Aansluitgrote: G 3/4
  • Regelbereik: 150 - 700 l/h
  • Drukverschil p1-p3: 13 - 600 kPa
  • kvs: 1.7
  • Bedrijfstemperatuur: -10 - 120 °C
  • Max. drukverschil: 6 bar
  • Voorinstelling kan worden geblokkeerd: Ja, afsluitbaar
  • Meetverbinding: Afgedicht met blindstoppen
  • Materiaal behuizing: Ontzinkingsvrij messing
  • Model: Twee manieren
  • Aansluiting aandrijving: M 30 x 1,5
  • Besturingshub: 4 mm
  • Inbouwlocatie: Aanvoer of retour
  • Thermische isolatieschaal: verkrijgbaar als accessoire
Art.-Nr.: 1143664
EAN: 4026755421828
Fabrikant: Oventrop GmbH & Co. KG
Technische wijzigingen voorbehouden

Aandrijving

Aktor T 2P elektrothermische aandrijvingen H NC, 230 V, stroomloos gesloten, 2-punts, M 30 x 1,5
Artikelnummer 1012415
Aktor T 2P elektrothermische aandrijvingen 24 V AC/DC, normaal gesloten, schroefdraadaansluiting M 30 x 1,5
Artikelnummer 1012416
Aktor T 2P elektrothermische aandrijvingen H NO, 230 V, stroomloos geopend, 2-punts, M 30 x 1,5
Artikelnummer 1012425
Aktor T 2P elektrothermische aandrijvingen L NO, 24 V, stroomloos geopend, 2-punts, M 30 x 1,5
Artikelnummer 1012426
Aktor T 2P elektrothermische aandrijvingen H NC, 230 V, stroomloos gesloten, 2-punts, met hulpschakelaar, M 30 x 1,5,
Artikelnummer 1012435
Aktor T 2P elektrothermische aandrijvingen L NC, 24 V, stroomloos gesloten, kabellengte 2 m
Artikelnummer 1012442
Aktor T 2P elektrothermische aandrijvingen H NC, 230 V, stroomloos gesloten, 2-punts, kabellengte 2 m, M 30 x 1,5
Artikelnummer 1012452
Aktor T 2P elektrothermische aandrijvingen H NC, 230 V, stroomloos gesloten, 2-punts, kabellengte 5 m, M 30 x 1,5
Artikelnummer 1012455
Aktor T 2P elektrothermische aandrijvingen H NC, 230 V, stroomloos gesloten, kabellengte 10 m
Artikelnummer 1012459
Aktor M elektromotorische aandrijving 2P H, 230 V, 2-punts aandrijving
Artikelnummer 1012710
Aktor M elektromotorische aandrijving 2P L, 24 V, 2-punts aandrijving
Artikelnummer 1012711
Aktor M elektromotorische aandrijving 24 V AC/DC, modulerende proportionele aandrijving, schroefdraadaansluiting M 30 x 1,5
Artikelnummer 1012717
Elektromotorische aandrijving Aktor M traploos 0-10 V 24 V AC/DC, modulerende proportionele aandrijving, schroefdraadaansluiting M 30 x 1,5
Artikelnummer 1012725
Elektromotorische aandrijving Aktor M traploos 0-10 V 24 V AC/DC, modulerende proportionele aandrijving met standterugmelding, schroefdraadaansluiting M 30 x 1,5
Artikelnummer 1012726
Elektromotorische aandrijving Aktor M 3P H, 230 V, 3-punts aandrijving
Artikelnummer 1012729
Elektromotorische aandrijving Aktor M met Modbus RTU-interface 24 V AC/DC, schroefdraadaansluiting M 30 x 1,5, geschikt voor Cocon QTZ
Artikelnummer 1012745
Elektromotorische aandrijving 21 - 32 V (van KNX-bus), schroefdraadaansluiting M 30 x 1,5
Artikelnummer 1012746
Aktor T 2P elektrothermische aandrijvingen M NC, 120 V, stroomloos gesloten, 2-punts, export, M 30 X 1,5
Artikelnummer 1012420

Afmetingen

Afmetingen van het artikel

Lengte Breedte Hoogte Gewicht
70 mm 95 mm 60 mm 0,55 kg

Verpakkingseenheden

Type Aantal Lengte Breedte Hoogte Gewicht
Doos 1 110 mm 80 mm 60 mm 0,59 kg
Doos 10 570 mm 180 mm 80 mm 6,05 kg

CAD

Opmerking CAD Viewer

Om de CAD-viewer te openen en de CAD-gegevens te kunnen downloaden, moet de "CAD-app" eenmaal lokaal worden geïnstalleerd.

Afbeeldingen

Productafbeeldingen

  Bestandsgrootte
511,14 KB
  Afbeeldingsgrootte
1853 px x 2605 px
  Eigenschappen
  •  Productafbeelding
  •  Vrijstaand
Download

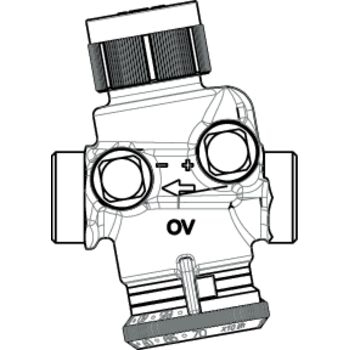

Tekeningen

  Bestandsgrootte
14,43 KB
  Afbeeldingsgrootte
203 px x 288 px
  Eigenschappen
  •  Productafbeelding
  •  Vrijstaand
Download

ETIM

Klassifizierung
ETIM 7.0
Kenmerken Waarde
Hoogte 57 mm
Kwaliteitsklasse Messing, ontzinkingsbestendig (DZR)
Geschikt voor glycol
Volumestroom 0.15 - 0.7
Geschikt voor vloeistoffen
Geschikt voor gassen
Drukniveau artikel PN 25
Max. mediumtemperatuur (continu bedrijf) 120 °C
Min. mediumtemperatuur (continu bedrijf) -10 °C
Geschikt voor damp
Materiaal behuizing Messing
Nominale binnendiameter DN 15
